198,88 €
Sofort verfügbar, Lieferzeit: ca. 2-4 Werktage (Speditionsversand)
Produktinformationen "protec Tackersystem: 10 qm, 20-2 mm, 20 cm"
protec Tackersystem für Fußbodenheizung
Premium-Systempaket des deutschen Herstellers thermodämm - bestehend aus:
- protec Tackerplatte
- protec Heizrohr PE-RT 17 x 2,0 mm (auf Wunsch auch in 16 x 2,0 oder 14 x 2,0 mm ohne Aufpreis lieferbar)
- protec Rohrclips FirstClass (mit erhöhter Haltekraft durch Folienkrallen-System)
- protec Randdämmstreifen 8 x 150 mm mit Folienflansch, hinterschnitten
- protec Klebeband SUPERGRIP
Verschiedene Auswahlmöglichkeiten:
- Fläche
- Stärke der Tackerplatte
- Verlegeabstand der Heizrohre
Lieferung per Spedition: Bitte geben Sie uns nach dem Kauf eine Telefonnummer an, unter der Sie tagsüber zu erreichen sind, da die Spedition den genauen Zustelltermin mit Ihnen absprechen wird!
![]() |
XXL-Ansicht |

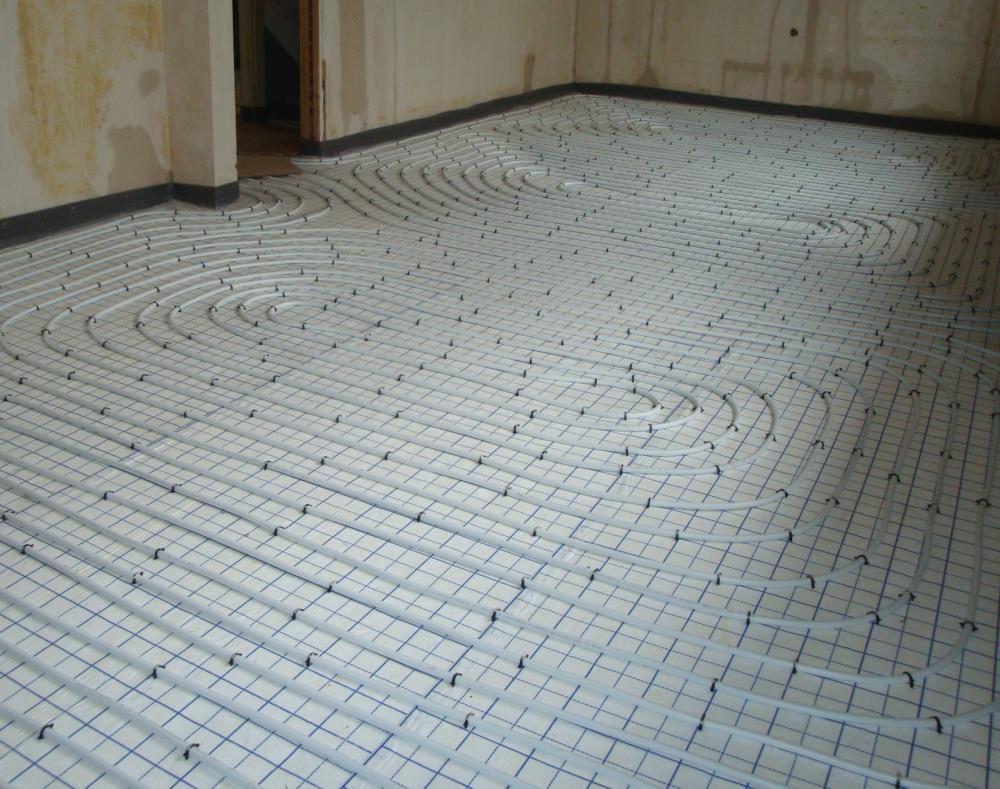

Anwendungsbeispiel
![]() |
XXL-Ansicht |
Fußbodenheizung als Tackersystem für Nassestriche. Bestehend aus Tackerplatte mit einseitigem Folienüberstand, sauerstoffdichtem Heizrohr, Rohrclips (magaziniert), Randdämmstreifen mit angeschweißter Folienlasche und Klebeband zur Verklebung der Stöße. Alle Komponenten stammen von einem deutschen Hersteller.
Verschiedene Paketgrößen, Isolierstärken und Verlegeabstände der Heizrohre lieferbar. Die genauen Paketinhalte sowie den rechnerischen Materialbedarf können Sie den unten stehenden Tabellen entnehmen.
Aufbauhöhe:
Die gesamte Aufbauhöhe ergibt sich aus der Stärke der Tackerplatte, der Estrichschicht und der Gesamtstärke des Oberbelags. Sofern unterhalb der Tackerplatte noch eine Zusatzdämmung verwendet wird, muss diese ebenfalls berücksichtigt werden. Die Estrichüberdeckung der Heizrohre muss mindestens 45 mm betragen, so dass sich bei Verwendung eines Heizrohres 17 x 2 eine Gesamtstärke des Estrichs von mindestens 62 mm ergibt. Bei Verwendung einer Tackerplatte 30-3 würde sich so ein Gesamtaufbau von 92 mm zzgl. Oberbelag und ggf. Zusatzdämmung ergeben.
Zur Reduzierung der Aufbauhöhe kann die Estrichstärke mit einem speziellen Estrichzusatz um ca. 20mm reduziert werden. Diesen können wir Ihnen separat anbieten. Sofern hier Bedarf besteht, sprechen Sie uns diesbezüglich einfach an.
Orientierungswerte zu den Verlegeabständen:
Beim Einsatz einer Wärmepumpe als Wärmeerzeuger ist aufgrund der geringen Vorlauftemperatur meistens ein Verlegeabstand von höchstens 10 cm erforderlich. Bei Einzatz eines konventionellen Heizkessels reichen meist 15 oder 20 cm. In Badezimmern sollte wegen der höheren Raumtemperatur generell mit höchstens 10 cm Verlegeabstand gearbeitet werden. Bitte beachten Sie jedoch, dass es sich bei diesen Angaben um unverbindliche Richtwerte handelt. Die erforderlichen Verlegeabstände sind immer bauseits zu prüfen!
Informationen zum Hersteller:
Mit über 25-jähriger Erfahrung handelt es sich bei dem Familienunternehmen thermodämm aus Übach-Palenberg um einen deutschen Hersteller von Flächenheizungssystemen, der Komplettlösungen für den Neubau sowie für die Sanierungen oder Renovierung von bestehenden Flächen bietet. Mit einem hohen Bekanntheitsgrad und großer Akzeptanz durch sehr gute Qualität zu fairen Preisen hat sich das Label „protec Flächenheizung“ im Markt etabliert. Die Produktion findet an zwei deutschen Standorten in Übach-Palenberg und Schkopau statt. Durch kompetente Mitarbeiter, kurze Entscheidungswege und hohe logistische Flexibilität werden schnelle und zuverlässige Betriebsabläufe sowie eine attraktive Preisgestaltung ermöglicht.
Beschreibung der einzelnen Komponenten

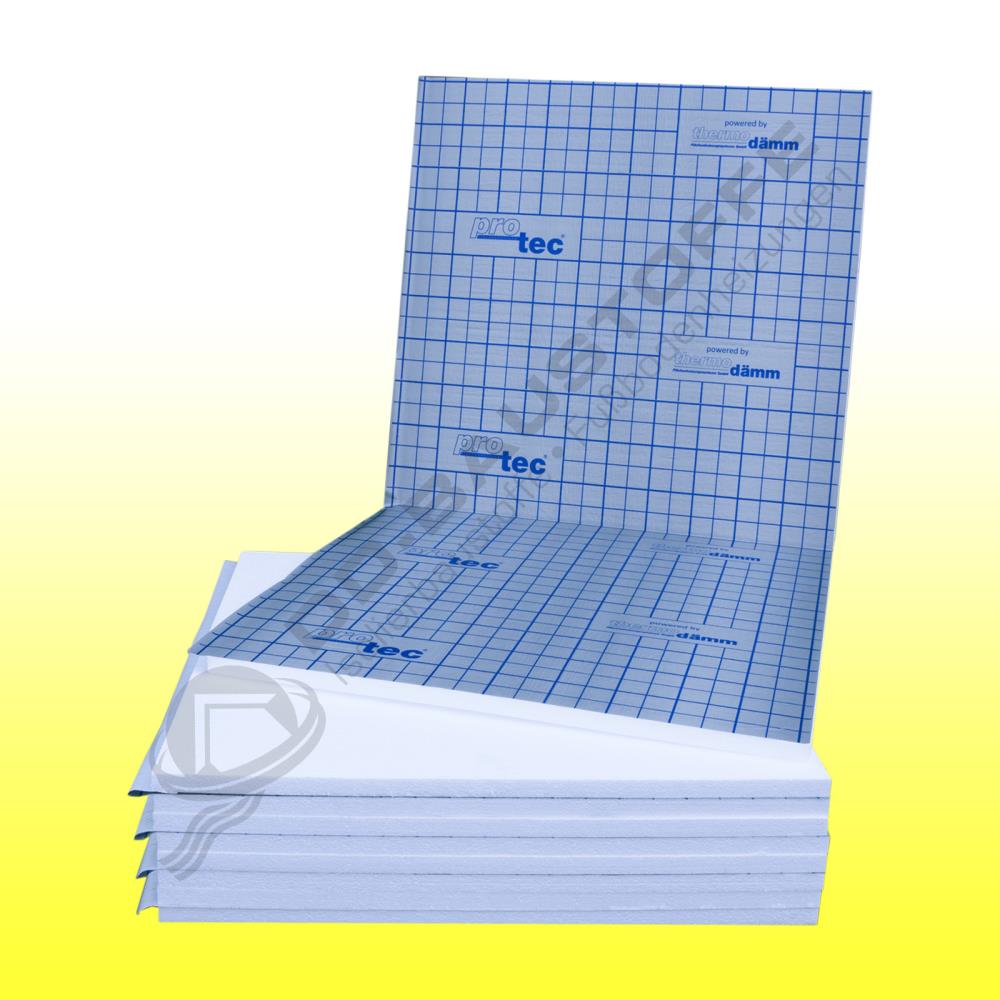

1. protec Tackerplatte:
![]() |
XXL-Ansicht |
Silberfarbene, kombinierte Wärme- und Trittschalldämmung aus elastifiziertem Polystyrol nach DIN-EN 13163 und DIN 4108-10 mit aufkaschierter, hochreißfester, dichtgewebter Bändchengewebefolie mit Rasterdruck zum Befestigen der Rohre mit Rohrclips. Mit einseitigem Folienüberstand. Das aufgedruckte Raster erleichtert das Zuschneiden und dient als Orientierungshilfe bei der Heizrohrverlegung.
Eigenschaften:
- Dämmung aus EPS-FCKW-freiem Polystyrolschaum
- Entspricht der DIN 18560/Estrichfeuchte
- Gemäß DIN 13163 und DIN 4108 EPS B-2 für Innendämmung auf Decken oder Bodenplatten vorgesehen
- Hervorragendes Liegeverhalten der Tackerplatten auf dem Untergrund (kein Hochstehen bzw. "Schüsseln" an den Seiten)
- Aufgedruckte, einheitliche Rasterung in 5 cm - Schritten zum präzisen Einhalten der Verlegeabstände
- Dichtgewebte, hochreißfeste Bändchengewebefolie
- Minimale Lochbildung beim Durchstechen der Folienoberfläche durch Flachgewebe
Technische Daten:
Dimension | 20-2 | 25-2 | 30-3 | 35-3 |
Dämmstärke | 20 mm | 25 mm | 30 mm | 35 mm |
Zusammendrückbarkeit c | = 2 mm | = 2 mm | = 3 mm | = 3 mm |
Nettolänge | 2 m | 2 m | 2 m | 2 m |
Nettobreite | 1 m | 1 m | 1 m | 1 m |
Überlappung Folie | 30 mm | 30 mm | 30 mm | 30 mm |
Fläche | 10 m² | 10 m² | 10 m² | 10 m² |
Dämmstoff: Bezeichnung lt. DIN | EPS 045 DES sm | EPS 045 DES sm | EPS 045 DES sm | EPS 045 DES sm |
Belastbarkeit | 4 kN/m² | 4 kN/m² | 4 kN/m² | 4 kN/m² |
Wärmeleitgruppe gem. DIN 18164 | WLG 045 | WLG 045 | WLG 045 | WLG 045 |
Trittschallverbesserungsmaß | 28 db | 28 db | 29 db | 29 db |
Dynamische Steifigkeit | = 20MN/m³ | = 20MN/m³ | = 15MN/m³ | = 15MN/m³ |
R Lambda (m² * K/W) | 0,44 | 0,63 | 0,67 | 0,78 |
Rastermaß | 50 mm | 50 mm | 50 mm | 50 mm |
Verpackungseinheit | 10 m² | 10 m² | 10 m² | 10 m² |
Verpackung | PE-Folienbeutel | PE-Folienbeutel | PE-Folienbeutel | PE-Folienbeutel |

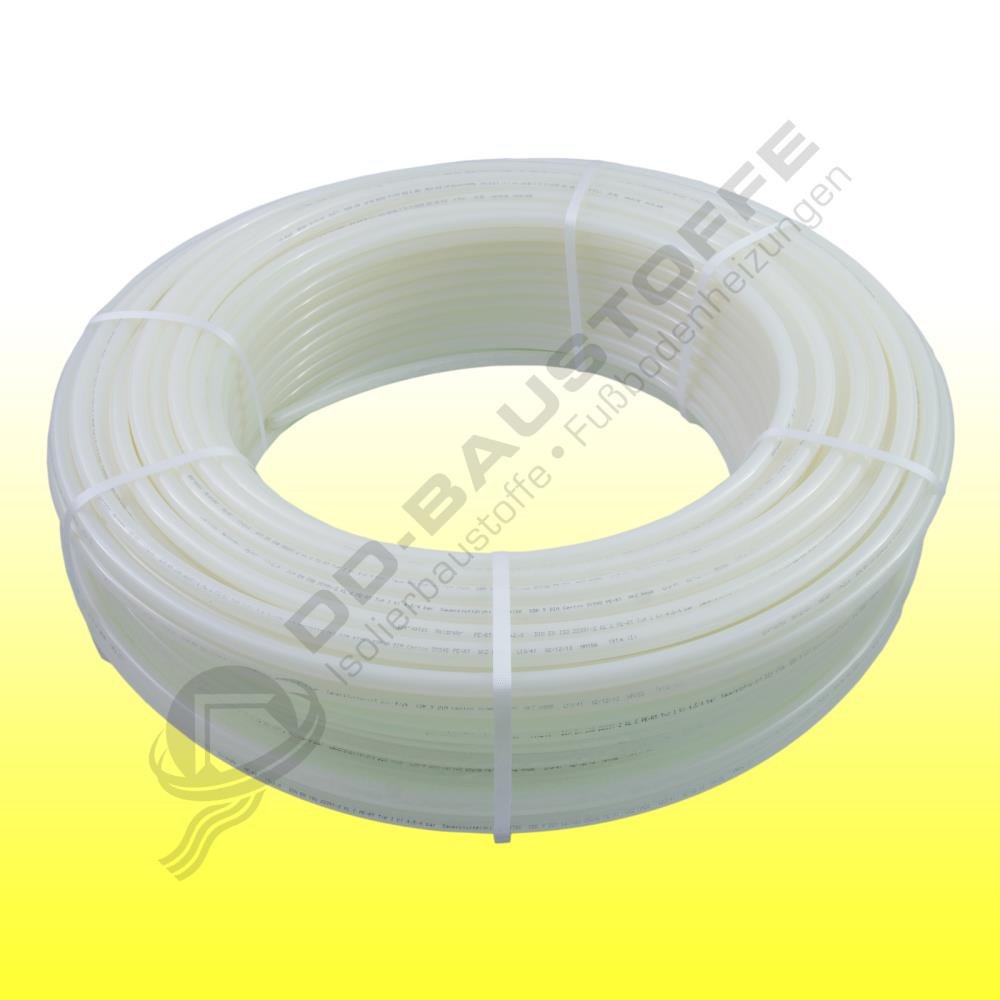

2. protec Heizrohr PE-RT 17 x 2,0 mm:
Hochwertige 5-Schicht-Ausführung (PE-RT Typ II) mit innenliegender EVOH-Sauerstoffsperrschicht!
![]() |
XXL-Ansicht |

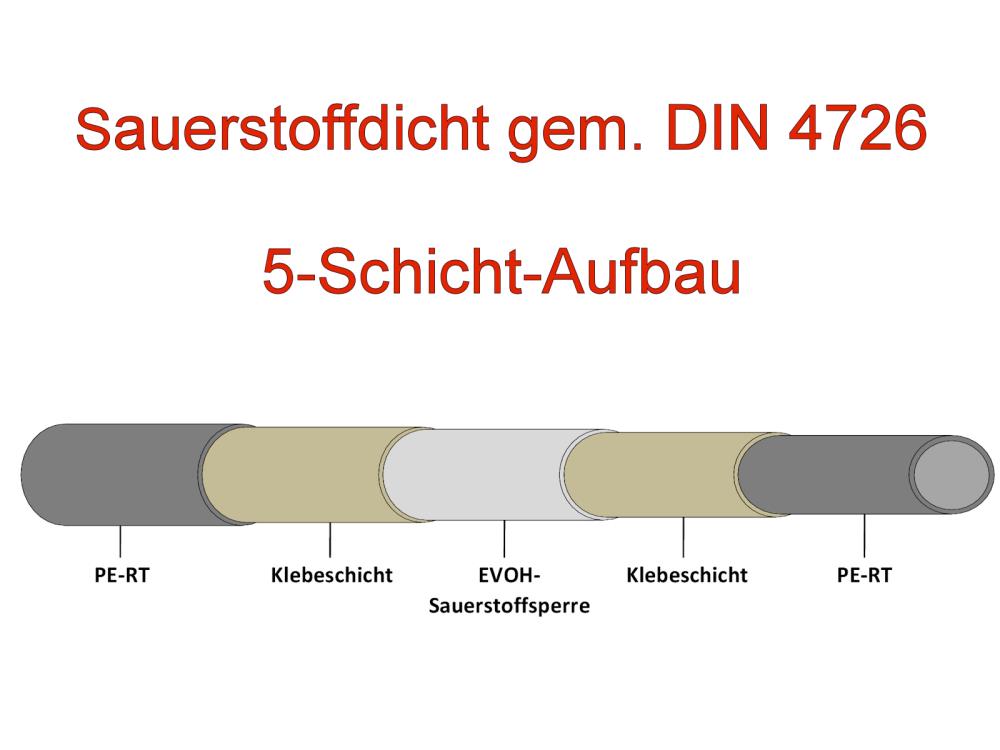

Schichtaufbau:
![]() |
XXL-Ansicht |
Die Lieferung erfolgt grundsätzlich in 200m-Ringen, ggf. wird die Menge um einen 100m-Ring ergänzt. Wenn Ihr Paket beispielsweise 900m Heizrohr enthält, erhalten Sie 4x200m und 1x100m. Bitte beachten Sie, dass aufgrund der entstehenden Leitungswiderstände eine Länge von max. 120 m pro Heizkreis nicht überschritten werden sollte.
Zusätzliche aufpreisfreie Optionen - bitte bei Bedarf in der Kaufabwicklung angeben:
- 600m-Großrollen ab einer Paketgröße, die mind. 600m Heizrohr enthält (s. unten stehende Tabelle)
- Rohrdimension 16 x 2,0 oder 14 x 2,0 mm anstatt 17 x 2,0 mm
- Leihtacker für max. 2 Wochen gegen Kaution
- Rohrabroller für Großrollen für max. 2 Wochen gegen Kaution
Eigenschaften:
- Made in Germany
- Neuester PE-RT Rohrwerkstoff Typ II mit erhöhter Temperaturbeständigkeit
- Sauerstoffdicht gem. DIN 4726 zur Vorbeugung von Inkrustation im Heizsystem
- Schutz der Sauerstoffsperrschicht vor mechanischen Beschädigungen durch 5-Schicht-Technologie
- Langzeittemperaturbeständig durch einzigartigen Molekülaufbau
- Homogener und dauerhafter Materialverbund durch Herstellung im Coextrusionsverfahren
- Korrosionsfrei und unempfindlich gegenüber Oxidation
- Konstante Fließgeschwindigkeit und Vermeidung von Schmutzablagerungen durch glatte Oberflächen
- Hochflexibel und leicht zu verarbeiten, auch bei Minustemperaturen
- Geeignet für Fußbodenheizung, Wandheizung, Fußbodenkühlung, Deckenkühlung
- Erfüllt die DIN 16833
- Zugelassen gemäß SKZ A 704
Technische Daten:
- Aussendurchmesser: 17 mm
- Innendurchmesser: 13 mm
- Wandstärke: 2,0 mm
- Wasserinhalt: 0,133 l/m
- Gewicht: 0,09 kg/m
- Max. Betriebsdruck: 6 bar
- Betriebstemperatur: 70 °C (Höchsttemperatur 95 °C)
- Ausdehnungskoeffizient: 1,5 x 10-4K-1 mm/mK
- Dichte: ca. 0,933 g/cm³
- Wärmeleitfähigkeit: 0,35 W/mK
Maximale Fläche pro Heizkreis (bei Verlegung von 120 m Rohrlänge):
- Ca. 13,64 m² bei Verlegeabstand 10 cm
- Ca. 20,69 m² bei Verlegeabstand 15 cm
- Ca. 26,09 m² bei Verlegeabstand 20 cm

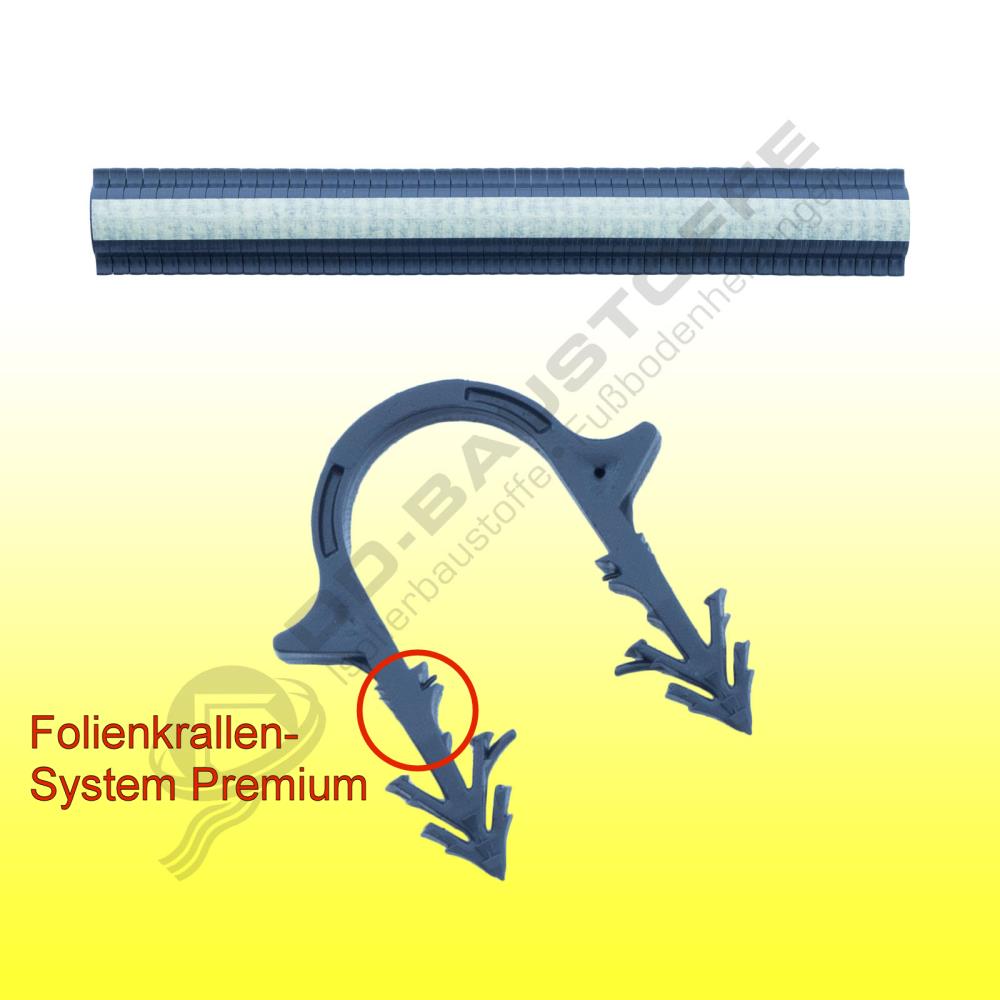

3. protec Rohrclips FirstClass:
![]() |
XXL-Ansicht |
Sehr stabiler und robuster Kunsstoff-Rohrclip in Premium-Qualität. Im Gegensatz zu handelsüblichen Standard-Tackernadeln deutlich höhere Haltekraft durch Folienkrallen-System zur Erfüllung der EU-Norm 1264-4*. Die Haltekraft (0-5 mm) des protec Rohrclip FirstClass liegt bei 4,5 kg, bei einer handelsübliche Standard-Tackernadel aus Thermoplast beträgt die Haltekraft (0-5 mm) lediglich 1,5 kg. Dadurch sorgt der protec Rohrclip FirstClass für perfekten und sicheren Halt des Heizrohres direkt auf der Systemdämmung mit Gewebefolie. Passend für den protec Systemtacker und andere handelsübliche Tackergeräte.
Auszug aus EN 1264-4:
„... Die vertikale Abweichung der Rohre nach oben darf vor und nach dem Einbringen des Estrichs an keiner Stelle mehr als 5 mm betragen. ...“
*Vorgabe der DIN EN 1264-4 Raumflächenintegrierte Heiz- und Kühlsysteme mit Wasserdurchströmung, Teil 4: Installation, Deutsche Fassung, 11/2009, DIN Deutsches Institut für Normung e.V.
Technische Daten:
- Material: B500
- Anwendung: 14-20 mm Rohr
- Länge: 42 mm
- Haltekraft (0-5 mm): 4,5 kg (EU-Norm)
- Magaziniert zu je 50 Stück

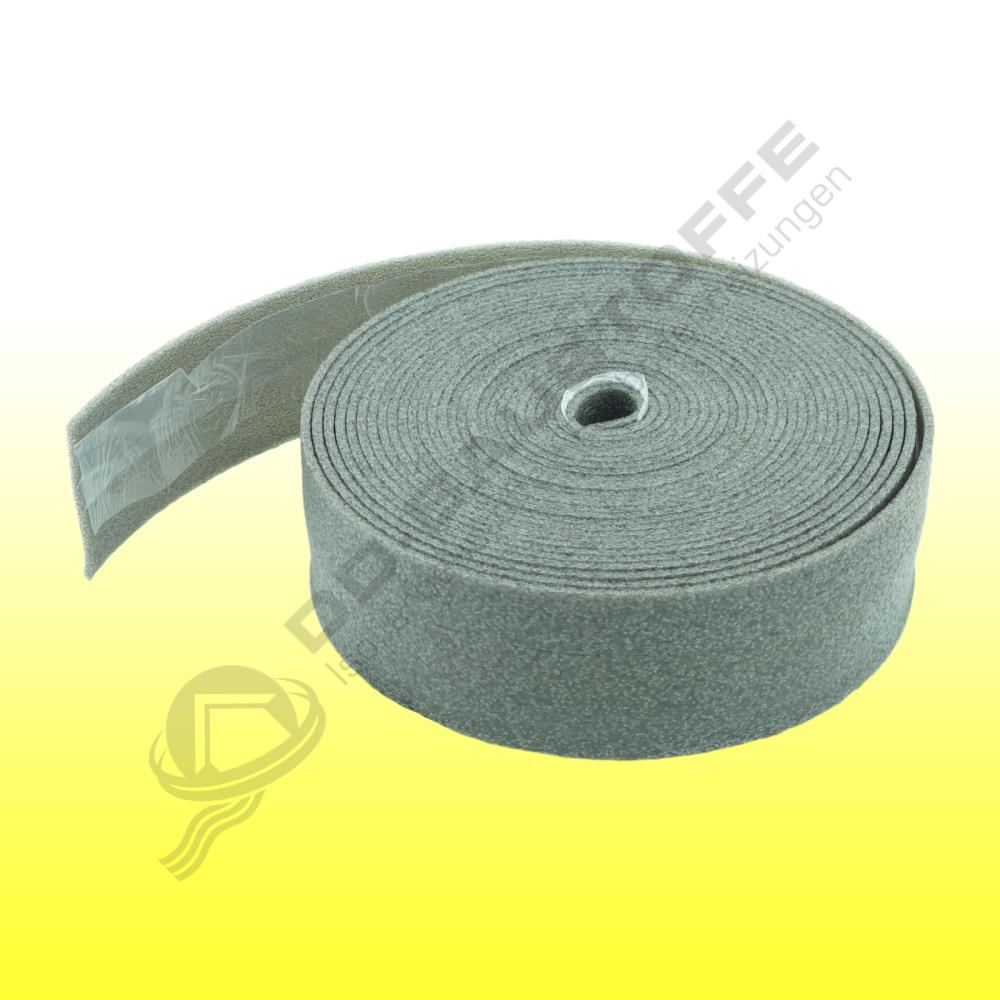

4. protec Randdämmstreifen 8 x 150 mm mit Folienflansch, hinterschnitten:
![]() |
XXL-Ansicht |
Randdämmstreifen mit Folienlasche zur schallbrückenfreien Verlegung von schwimmenden Estrichen, Fließestrichen und Estrichen mit FBH. Aus extrudiertem Polyethylen-Schaumstoff, geschlossenzellig.
- Höchste Elastizität, reißfest, keine Wasseraufnahme.
- Mit angeschweißter Lasche aus PE-Folie. 100 % HFCKW- und HFKW-frei.
- Breite: 150 mm
- Stärke: 8 mm
- Rollenlänge: 25 m
5. protec Klebeband SUPERGRIP:
![]() |
XXL-Ansicht |
Sehr gut haftendes Klebeband zur estrichdichten Verklebung der Tackerplatte an Überlappungen sowie Verklebung der Tackerplatte mit der Folienlasche des Randdämmstreifens.
- Farbe: Weiß, mit aufgedrucktem Hersteller-Logo
- Breite: 50 mm
- Rollenlänge: 66 m
Verarbeitungshinweise
Hinweis: Alle Arbeiten sind durch zugelassene Fachbetriebe unter Berücksichtigung der gültigen Vorschriften auszuführen!
- Verlegung des Randdämmstreifens:
Zuerst wird der Randdämmstreifen an der Wand befestigt. Der angeschweißte Folienflansch muss sichtbar nach vorne ragen, damit er bei der anschließenden Verlegung der Tackerplatte auf diese aufgelegt werden kann.
- Verlegung der Tackerplatte:
Anschließend erfolgt die Verlegung der Tackerplatte. Diese muss stets bündig mit dem Randdämmstreifen abschließen und die Folienüberlappung muss auf der zuvor verlegten Bahn aufliegen und darf keine Hohlräume hinterlassen.
- Verklebung der Überlappungen:
Nach vollständiger Verklebung aller Stoßkanten mit dem Klebeband ergibt sich eine geschlossene, estrichdichte Dämmschichtoberfläche.
- Fixierung des Heizrohrs:
Mit einem geeigneten Tackergerät werden die Tackernadeln zügig und präzise auf dem aufgedruckten Verlegeraster spiral- oder mäanderförmig fixiert. Die Befestigung nach DIN sollte mind. alle 50 cm erfolgen. Vor und nach einem Bogen sind zwei Tackernadeln anzusetzen. Der Biegeradius von 5 x d darf in den Bogenbereichen nicht unterschritten werden. Auf eine drallfreie Verlegung ist zu achten.
- Zusätzliche Hinweise:
- Falls gemäß EnEV eine zusätzliche Dämmschicht (z .B. Dämmung gegen Erdreich) erforderlich ist, so ist diese vor der Verlegung der Systemdämmung vollflächig einzubringen.
- Sollte der Einbau von Verbindungskupplungen im Reparaturfall erforderlich sein (nur in geraden Rohrstücken), müssen diese in der Revisionszeichnung genau positioniert und bezeichnet werden.
- Bei der Kreuzung von Dehnfugen durch die Rohre sind diese an dieser Stelle mit Schutzrohren von mind. 300 mm Länge zu versehen. Dehnfugen dürfen nur in einer Ebene und nur von Zuleitungen gekreuzt werden.
Paketinhalte
Paketgröße | Komponente | Verlegeabstand | ||
10 cm | 15 cm | 20 cm | ||
10 m² | Tackerplatte | 10 m² | 10 m² | 10 m² |
Heizrohr | 100 m | 100 m | 100 m | |
Rohrclips | 200 Stk. | 100 Stk. | 100 Stk. | |
Randdämmstreifen | 25 m | 25 m | 25 m | |
Klebeband | 1 Ro. | 1 Ro. | 1 Ro. | |
20 m² | Tackerplatte | 20 m² | 20 m² | 20 m² |
Heizrohr | 200 m | 200 m | 100 m | |
Rohrclips | 350 Stk. | 200 Stk. | 200 Stk. | |
Randdämmstreifen | 25 m | 25 m | 25 m | |
Klebeband | 1 Ro. | 1 Ro. | 1 Ro. | |
30 m² | Tackerplatte | 30 m² | 30 m² | 30 m² |
Heizrohr | 300 m | 200 m | 200 m | |
Rohrclips | 500 Stk. | 300 Stk. | 300 Stk. | |
Randdämmstreifen | 50 m | 50 m | 50 m | |
Klebeband | 2 Ro. | 2 Ro. | 2 Ro. | |
40 m² | Tackerplatte | 40 m² | 40 m² | 40 m² |
Heizrohr | 400 m | 300 m | 200 m | |
Rohrclips | 650 Stk. | 400 Stk. | 400 Stk. | |
Randdämmstreifen | 50 m | 50 m | 50 m | |
Klebeband | 2 Ro. | 2 Ro. | 2 Ro. | |
50 m² | Tackerplatte | 50 m² | 50 m² | 50 m² |
Heizrohr | 500 m | 300 m | 300 m | |
Rohrclips | 800 Stk. | 500 Stk. | 450 Stk. | |
Randdämmstreifen | 50 m | 50 m | 50 m | |
Klebeband | 3 Ro. | 3 Ro. | 3 Ro. | |
60 m² | Tackerplatte | 60 m² | 60 m² | 60 m² |
Heizrohr | 600 m | 400 m | 300 m | |
Rohrclips | 1000 Stk. | 600 Stk. | 550 Stk. | |
Randdämmstreifen | 75 m | 75 m | 75 m | |
Klebeband | 3 Ro. | 3 Ro. | 3 Ro. | |
70 m² | Tackerplatte | 70 m² | 70 m² | 70 m² |
Heizrohr | 700 m | 500 m | 400 m | |
Rohrclips | 1150 Stk. | 700 Stk. | 650 Stk. | |
Randdämmstreifen | 75 m | 75 m | 75 m | |
Klebeband | 4 Ro. | 4 Ro. | 4 Ro. | |
80 m² | Tackerplatte | 80 m² | 80 m² | 80 m² |
Heizrohr | 800 m | 500 m | 400 m | |
Rohrclips | 1300 Stk. | 800 Stk. | 750 Stk. | |
Randdämmstreifen | 100 m | 100 m | 100 m | |
Klebeband | 4 Ro. | 4 Ro. | 4 Ro. | |
90 m² | Tackerplatte | 90 m² | 90 m² | 90 m² |
Heizrohr | 800 m | 600 m | 500 m | |
Rohrclips | 1450 Stk. | 900 Stk. | 850 Stk. | |
Randdämmstreifen | 100 m | 100 m | 100 m | |
Klebeband | 5 Ro. | 5 Ro. | 5 Ro. | |
100 m² | Tackerplatte | 100 m² | 100 m² | 100 m² |
Heizrohr | 900 m | 600 m | 500 m | |
Rohrclips | 1600 Stk. | 1000 Stk. | 900 Stk. | |
Randdämmstreifen | 100 m | 100 m | 100 m | |
Klebeband | 5 Ro. | 5 Ro. | 5 Ro. | |
120 m² | Tackerplatte | 120 m² | 120 m² | 120 m² |
Heizrohr | 1100 m | 700 m | 600 m | |
Rohrclips | 1950 Stk. | 1200 Stk. | 1100 Stk. | |
Randdämmstreifen | 125 m | 125 m | 125 m | |
Klebeband | 6 Ro. | 6 Ro. | 6 Ro. | |
140 m² | Tackerplatte | 140 m² | 140 m² | 140 m² |
Heizrohr | 1300 m | 900 m | 700 m | |
Rohrclips | 2250 Stk. | 1400 Stk. | 1300 Stk. | |
Randdämmstreifen | 150 m | 150 m | 150 m | |
Klebeband | 7 Ro. | 7 Ro. | 7 Ro. | |
160 m² | Tackerplatte | 160 m² | 160 m² | 160 m² |
Heizrohr | 1500 m | 1000 m | 800 m | |
Rohrclips | 2600 Stk. | 1600 Stk. | 1450 Stk. | |
Randdämmstreifen | 175 m | 175 m | 175 m | |
Klebeband | 8 Ro. | 8 Ro. | 8 Ro. | |
180 m² | Tackerplatte | 180 m² | 180 m² | 180 m² |
Heizrohr | 1600 m | 1100 m | 900 m | |
Rohrclips | 2900 Stk. | 1800 Stk. | 1650 Stk. | |
Randdämmstreifen | 200 m | 200 m | 200 m | |
Klebeband | 9 Ro. | 9 Ro. | 9 Ro. | |
200 m² | Tackerplatte | 200 m² | 200 m² | 200 m² |
Heizrohr | 1800 m | 1200 m | 1000 m | |
Rohrclips | 3200 Stk. | 2000 Stk. | 1800 Stk. | |
Randdämmstreifen | 200 m | 200 m | 200 m | |
Klebeband | 10 Ro. | 10 Ro. | 10 Ro. | |
220 m² | Tackerplatte | 220 m² | 220 m² | 220 m² |
Heizrohr | 2000 m | 1300 m | 1100 m | |
Rohrclips | 3550 Stk. | 2200 Stk. | 2000 Stk. | |
Randdämmstreifen | 225 m | 225 m | 225 m | |
Klebeband | 10 Ro. | 10 Ro. | 10 Ro. | |
240 m² | Tackerplatte | 240 m² | 240 m² | 240 m² |
Heizrohr | 2200 m | 1400 m | 1200 m | |
Rohrclips | 3850 Stk. | 2400 Stk. | 2200 Stk. | |
Randdämmstreifen | 250 m | 250 m | 250 m | |
Klebeband | 11 Ro. | 11 Ro. | 11 Ro. | |
260 m² | Tackerplatte | 260 m² | 260 m² | 260 m² |
Heizrohr | 2300 m | 1600 m | 1200 m | |
Rohrclips | 4200 Stk. | 2600 Stk. | 2350 Stk. | |
Randdämmstreifen | 275 m | 275 m | 275 m | |
Klebeband | 12 Ro. | 12 Ro. | 12 Ro. | |
280 m² | Tackerplatte | 280 m² | 280 m² | 280 m² |
Heizrohr | 2500 m | 1700 m | 1300 m | |
Rohrclips | 4500 Stk. | 2800 Stk. | 2550 Stk. | |
Randdämmstreifen | 300 m | 300 m | 300 m | |
Klebeband | 13 Ro. | 13 Ro. | 13 Ro. | |
300 m² | Tackerplatte | 300 m² | 300 m² | 300 m² |
Heizrohr | 2700 m | 1800 m | 1400 m | |
Rohrclips | 4800 Stk. | 3000 Stk. | 2700 Stk. | |
Randdämmstreifen | 300 m | 300 m | 300 m | |
Klebeband | 14 Ro. | 14 Ro. | 14 Ro. |
Materialbedarf pro m² Fußbodenheizung (ca.-Angaben)
Komponente | Verlegeabstand | ||
10 cm | 15 cm | 20 cm | |
Tackerplatte | 1,0 m² | 1,0 m² | 1,0 m² |
Heizrohr | 8,8 m | 5,8 m | 4,6 m |
Rohrclips | 16 Stk. | 10 Stk. | 9 Stk. |
Randdämmstreifen | 1,0 m | 1,0 m | 1,0 m |
Klebeband | 3,0 m | 3,0 m | 3,0 m |
Achtung: Bitte geben Sie uns nach dem Kauf unbedingt eine Telefonnummer an, unter der Sie tagsüber zu erreichen sind, da die Spedition den genauen Zustelltermin mit Ihnen absprechen wird!
Weitere Systemkomponenten für Fußbodenheizungen finden Sie in unserem Shop!
