ratiodämm Tackersystem Fußbodenheizung Komplettpaket Set Tackerplatte Multidämmrolle

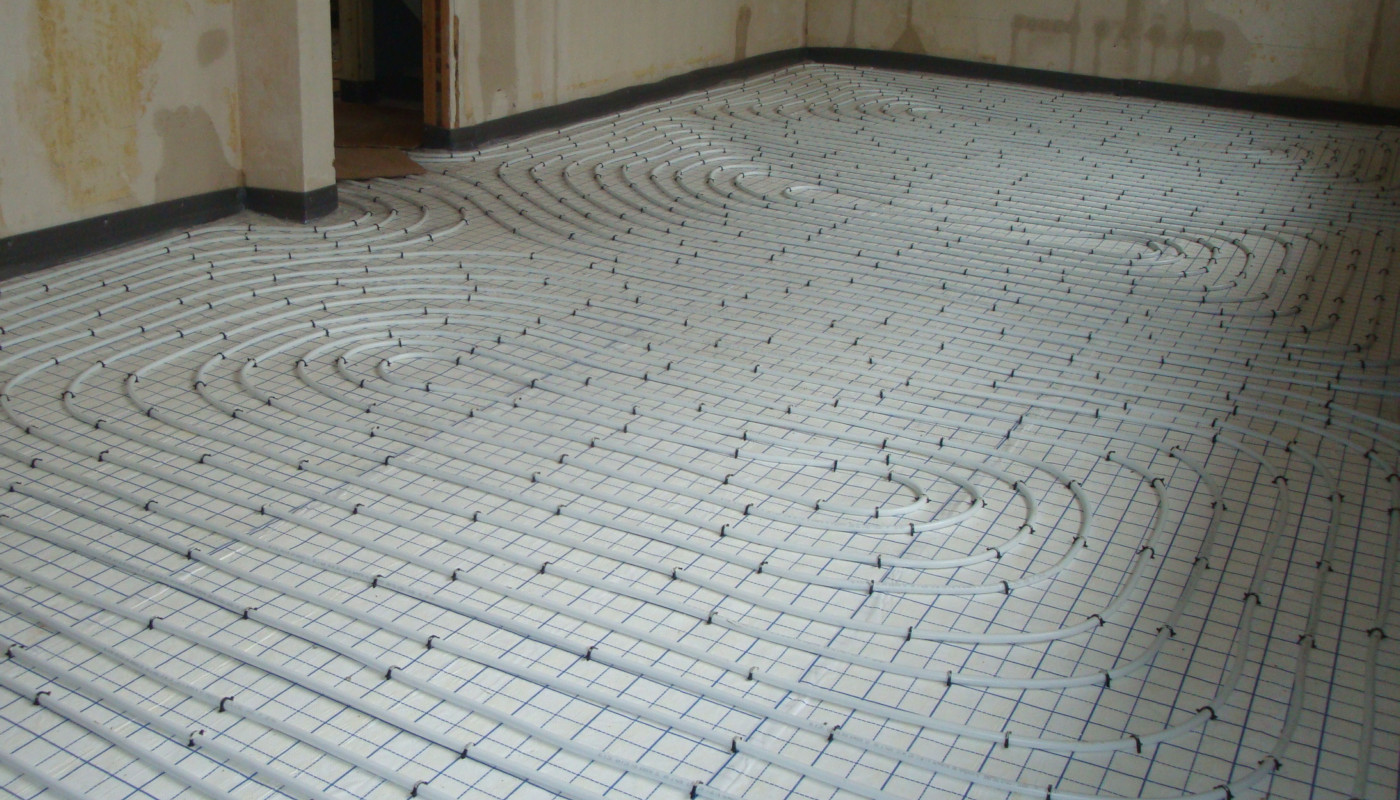

  ratiodämm Tackersystem für Fußbodenheizung Systempaket des deutschen Produktionsunternehmens ratiodämm - bestehend aus: ratiodämm Multidämmrolle mit Gewebefolie (auswählbare Isolierstärken von 20 bis 35 mm)ratiodämm 5-Schicht Heizrohr PE-RT 17 x 2,0 mm (auf Wunsch auch in 16 x 2,0 oder 14 x 2,0 mm ohne Aufpreis lieferbar)ratiodämm Tackernadeln «Premium» (mit erhöhter Haltekraft durch Folienkrallen- und aktivem 8-Anker-System)ratiodämm Randdämmstreifen 8 x 150 mm, mit angeschweißter Lasche aus PE-Folieratiodämm Klebeband (extrem reißfest)   Verschiedene Auswahlmöglichkeiten: FlächeStärke der MultidämmrolleVerlegeabstand der Heizrohre   Empfohlene Ergänzungsprodukte: Sofern Sie noch Komponenten zur Regelung der Fußbodenheizung benötigen, können wir Ihnen folgende Artikel aus unserem Sortiment anbieten: Heimeier Multibox für kleinere Flächen bzw. einzelne Räumeratiodämm Verteiler-Set für größere Flächen bzw. mehrere Räume  XXL-Ansicht Anwendungsbeispiel XXL-Ansicht Die DIN-geprüfte ratiodämm Tackertechnik hat sich millionenfach bewährt und ergibt mit den ideal aufeinander abgestimmten Komponenten eine perfekte Heizebene. Das Heizrohr wird durch die Tackernadeln mit Doppelhaken auf der mit hochreißfester Gewebefolie kaschierten Trittschalldämmung zuverlässig befestigt. Das aufgedruckte Raster erleichtert das Zuschneiden und dient als Orientierungshilfe bei der Heizrohrverlegung. Verschiedene Paketgrößen, Isolierstärken und Verlegeabstände der Heizrohre lieferbar. Die genauen Paketinhalte sowie den rechnerischen Materialbedarf können Sie den unten stehenden Tabellen entnehmen. Eigenschaften und Vorteile des Sytems: Alle Komponenten von einem deutschen SystemanbieterMillionenfach bewährte und kostenorientierte VerlegetechnikEinfache Ein-Mann-MontageFlexible VerlegerasterFlexible Heizrohrverlegung (Dim. 14 - 20 mm) mit verschiedenen Rohrqualitäten zu realisierenSichere Haltkraft der Tackernadeln in der hochreissfesten Gewebefolie der SystemdämmungPremium-Tackernadeln mit erhöhter Haltekraft durch Folienkrallen- und aktivem 8-Anker-System zur Erfüllung der EU-Norm 1264-4   Orientierungswerte zu den Verlegeabständen: Beim Einsatz einer Wärmepumpe als Wärmeerzeuger ist aufgrund der geringen Vorlauftemperatur meistens ein Verlegeabstand von höchstens 10 cm erforderlich. Bei Einzatz eines konventionellen Heizkessels reichen meist 15 oder 20 cm. In Badezimmern sollte wegen der höheren Raumtemperatur generell mit höchstens 10 cm Verlegeabstand gearbeitet werden. Bitte beachten Sie jedoch, dass es sich bei diesen Angaben um unverbindliche Richtwerte handelt. Die erforderlichen Verlegeabstände sind immer bauseits durch genaue Berechnungen zu ermitteln! Informationen zum Hersteller: ratiodämm hat sich als kunststoff- und metallverarbeitendes Familienunternehmen auf die Produktion der Komponenten für die Flächenheizung, der Bodendämmung mit Systemplatten sowie Verteilertechnik und Heizrohre spezialisiert. Die Begriffe "ratio" (lateinisch für Vernunft) und "dämm" (in Anlehnung an den wärmedämmenden Rohstoff) bilden die Basis für die Namensgebung und untermauern die klare strategische Ausrichtung, individuelle Produktlösungen für Kunden aus Industrie und Handel (OEM) zu fertigen. Der hohe Qualitätsanspruch erstreckt sich vom Roh- und Vormaterialeinkauf, über die Verarbeitung bis hin zur gütegeprüften Warenauslieferung und wird durch das BVF-Siegel zusätzlich unterstrichen. Mit dem BVF-Siegel macht ratiodämm deutlich, dass die Markenkunden von einem qualitätsorientierten Zulieferer ausgestattet werden. Der Bundesverband Flächenheizung und Flächenkühlung e.V. kurz BVF genannt, ist der Zusammenschluss von 49 namhafter System- sowie Komponentenanbieter. Sein Ziel ist nicht nur die Verbesserung der Branchenkompetenz, sondern auch die Förderung von Flächenheizungen und Flächenkühlungen im Allgemeinen. Der BVF gilt seit über 40 Jahren als anerkannter Ansprechpartner für Planer, das verarbeitende Gewerbe, interessierte Bauherren sowie Modernisierer. Besonderen Wert legt der Verband dabei auf die sachliche und produktneutrale Informationspolitik in allen Themenbereichen rund um Flächenheizung und -kühlung. Aufbaubeispiel A. BodenbelagB. Rohrüberdeckung (45 mm)C. ratiodämm Heizrohr PE-RT 17 x 2,0 (17 mm)D. ratiodämm Multidämmrolle 30-3 (27 mm)E. Zusatzdämmung EPS (20 mm)F. Bodenplatte / BetondeckeKonstruktionshöhe: 109 mm (zzgl. Oberbelag) Hinweis: Sofern unterhalb der Multidämmrolle noch eine Zusatzdämmung verwendet wird, muss diese ebenfalls berücksichtigt werden. Verlegearten Schneckenförmige Verlegung: Die spiralige, bifilare oder auch schneckenförmige Rohrführung ist so konzipiert, dass Vor- und Rücklauf konsequent nebeneinander verlaufen. Das Heizwasser tritt also über den Vorlauf in den Heizkreis ein, gibt seine Wärme gleichmäßig an den Raum ab und verlässt den Heizkreis nach dem „Wendepunkt“ mit stetig abnehmender Temperatur. Durch die Parallelführung von Vor- und Rücklauf wird eine weitgehende, gleichmäßig im Raum verteilte Oberflächentemperatur erreicht. Ein Temperaturgefälle wie bei der mäanderförmigen Rohrführung ist hierbei nicht zu erkennen, obwohl die Heizleistung bei beiden Verlegearten gleich ist. Die durch die Heizlastberechnung für jeden einzelnen Wohnraum geforderte Heizleistung wird durch den unterschiedlichen Verlegeabstand der Heizrohre erbracht. Mäanderförmige Verlegung: Bei der mäanderförmigen Verlegeart tritt das Heizwasser mit der entsprechenden Vorlauftemperatur, zweckmäßigerweise im Außenwandbereich, in den Heizkreis ein und überträgt die Wärme auf den Heizestrich. Mit zunehmender Raumtiefe kühlt sich das Wasser kontinuierlich ab. Hieraus resultiert eine Abnahme der Oberflächentemperatur von Beginn des Heizkreises, in diesem Fall von Raumanfang bis zum Ende des Heizkreises am Ende des Raumes. Kennlinienfelder nach DIN 18560 XXL-Ansicht Verarbeitungshinweise Hinweis: Alle Arbeiten sind durch zugelassene Fachbetriebe unter Berücksichtigung der gültigen Vorschriften auszuführen! XXL-Ansicht 1. Randdämmsteifen: Zunächst wird der Randdämmstreifen an der Wand befestigt. Der angeschweißte Folienflansch muss sichtbar nach vorne ragen, damit er bei der anschließenden Verlegung der Systemdämmung auf diese aufgelegt werden kann. XXL-Ansicht 2. Verlegung Multidämmrolle: Die Multidämmrolle als Systemtrittschall- und Wärmedämmung ermöglicht einen raschen Aufbau der Fußbodenheizung. Die Dämmplatten müssen stets bündig mit dem Randdämmstreifen abschließen (Tipp: Raumlänge +1 cm) und die Folienüberlappung muss auf der zuvor verlegten Bahn aufliegen und darf keine Hohlräume hinterlassen. XXL-Ansicht 3. Verklebung Systemdämmung: Nach vollständiger Verklebung aller Stoßkanten mit dem Klebeband ergibt sich eine geschlossene, estrichdichte Dämmschichtoberfläche. XXL-Ansicht 4. Fixierung des Systemrohrs: Mit dem Tackergerät werden die Tackernadeln zügig und präzise auf dem aufgedruckten Verlegeraster gemäß Projektierung fixiert (schnecken- oder mäanderförmig. Die Befestigung nach DIN sollte mind. alle 50 cm erfolgen; vor und nach einem Bogen sind zwei Tackernadeln anzusetzen. Der Biegeradius von 5 x D darf in den Bogenbereichen nicht unterschritten werden. Auf eine drallfreie Verlegung ist zu achten. Zusätzliche Hinweise: Falls gemäß EnEV eine zusätzliche Dämmschicht (z .B. Dämmung gegen Erdreich) erforderlich ist, so ist diese vor der Verlegung der Systemdämmung vollflächig einzubringen.Sollte der Einbau von Verbindungskupplungen im Reparaturfall erforderlich sein (nur in geraden Rohrstücken) müssen diese in der Revisionszeichnung genau positioniert und bezeichnet werden.Bei der Kreuzung von Dehnfugen durch die Rohre sind diese an dieser Stelle mit Schutzrohren von mind. 300 mm Länge zu versehen. Dehnfugen dürfen nur in einer Ebene und nur von Zuleitungen gekreuzt werden.   Beschreibung der einzelnen Komponenten 1. ratiodämm Multidämmrolle mit Gewebefolie: XXL-Ansicht Die ratiodämm Multidämmrolle deckt in Dimension, Dicke und Ausführung jeden Kundenwunsch ab. Zur Produktion wird nur erstklassige Ware verwendet, so besteht die Dämmung aus EPS-FCKW-freiem Polystyrolschaum, der vollflächig und mit hochreißfester Foliendeckschickt verklebt ist und der DIN 18560/Estrichfeuchte entspricht. Die Dämmung ist mit einem einseitigen, 30 mm breiten Folienüberstand zur Fugenabdeckung versehen und gemäß DIN13163 für Innendämmung auf Decken oder Bodenplatten nach DIN 4108 EPS B-2 vorgesehen. Die ratiodämm Multidämmrolle ist für die Verlegung von Flächenheizsystemen mit Zement- und Fließestrich abgestimmt und garantiert eine schnelle und verschnittarme Verlegung. Darüber hinaus sorgt das aufgedruckte Verlegeraster für eine einfache, systemgerechte Verlegung der Heizrohre. Technische Daten: Dicke20-2 mm25-2 mm30-3 mm35-3 mmNenndicke dL20 mm25 mm30 mm35 mmZusammendrückbarkeit≤ 2 mm≤ 2 mm≤ 3 mm≤ 3 mmBemessungswert gemäß DIN 4108-40,045 W/mK0,045 W/mK0,045 W/mK0,045 W/mKWärmedurchlasswiderstand0,444 m²KW0,556 m²KW0,667 m²KW0,778 m²KWSteifigkeitsgruppe20201515Trittschallverbesserung28 dB28 dB29 dB29 dBVerkehrlast4 kPa4 kPa4 kPa4 kPaWerkstoffEPS PolystyrolEPS PolystyrolEPS PolystyrolEPS PolystyrolGültige NormEN 13163, DIN 4108-10EN 13163, DIN 4108-10EN 13163, DIN 4108-10EN 13163, DIN 4108-10Bez. nach NormEPS-EN13163-L3-W3-T0-S5-P10-BS50-DS(N)5-SD20-CP2EPS-EN13163-T4-L1-W1-S1-P3-BS50-DS(N)5-SD20-CP3EPS-EN13163-L3-W3-T0-S5-P10-BS50-DS(N)5-SD15-CP3EPS-EN13163-L3-W3-T0-S5-P10-BS50-DS(N)5-SD15-CP3Anwendungsbereich nach DIN 4108-10tDES smDES smDES smDES smGütegeprüftCE/FIWCE/FIWCE/FIWCE/FIWBrandverhalten nach EN 13501-1Klasse EKlasse EKlasse EKlasse EFolienwerkstoffPP-GewebePP-GewebePP-GewebePP-GewebeFeuchteschutz nach DIN 18560JaJaJaJaFolienüberlappung30 mm30 mm30 mm30 mmAbmessungen10 m x 1 m (VPE = 10 qm)10 m x 1 m (VPE = 10 qm)10 m x 1 m (VPE = 10 qm)10 m x 1 m (VPE = 10 qm) 2. ratiodämm 5-Schicht Heizrohr PE-RT 17 x 2,0 mm: XXL-Ansicht Schichtaufbau: XXL-Ansicht A. PE-RT Typ 1B. HaftvermittlerC. EVOH-SperrschichtB. HaftvermittlerA. PE-RT Typ 1 Das neue ratiodämm PE-RT 5-Schicht-Heizrohr wird aus thermisch widerstandsfähigem Polyethylen im Fünfschicht-Verbundprozess hergestellt und ist für die Anwendung im Bereich der klassischen Flächenheizung/Flächenkühlung konzipiert. Die mittig liegende Sauerstoffsperrschicht aus EVOH (Ehtylen-Vinylalkohol-Copolymer) ist durch die äußere PE-Schicht verlässlich vor mechanischen Beschädigungen geschützt. Das Heizrohr entspricht der Anwendung nach DIN 4726, ist MPA-geprüft sowie KIWA und KOMO zertifiziert. Es weist eine hohe Festigkeit, Zähigkeit und Spannungsrissbeständigkeit auf. Der verwendete Werkstoff PE-RT Typ 1 macht das Rohr extrem flexibel und somit einfach in der Verarbeitung. Es erreicht (ohne Vernetzungsvorgang) durch die einzigartige Molekularstruktur mit gleichmäßig verteilten Octen-Verzweigungen eine Langzeitbeständigkeit unter regulären Druck- und Temperaturbedingungen. Die Lieferung erfolgt grundsätzlich in 200m-Ringen, ggf. wird die Menge um einen 100m-Ring ergänzt. Wenn Ihr Paket beispielsweise 900m Heizrohr enthält, erhalten Sie 4x200m und 1x100m. Bitte beachten Sie, dass aufgrund der entstehenden Leitungswiderstände eine Länge von max. 120 m pro Heizkreis nicht überschritten werden sollte. Zusätzliche aufpreisfreie Optionen - bitte bei Bedarf in der Kaufabwicklung angeben: Rohrdimension 16 x 2,0 oder 14 x 2,0 mm anstatt 17 x 2,0 mm600 m Großrollen ab einer Paketgröße, die mind. 600 m Heizrohr enthält (s. unten stehende Tabelle)Rohrabroller für 600 m Großrollen für max. 2 Wochen gegen KautionLeihtacker für max. 2 Wochen gegen Kaution   Technische Daten: Betriebstemperatur: 80 °CKurzzeitige, maximale Betriebstemperatur: 95 °CMax. Betriebsdruck: 6 bar (FBH-Standarddruck max. 4 bar)Sauerstoffdicht nach DIN 4726Mittig liegende Sauerstoffsperrschicht (EVOH)Entsprechend den technischen Anforderungen nach DIN 4721KIWA geprüftMPA-Berlin geprüft (Reg. Nr. 15/7411/03/01)Min. Biegeradius: 5 x D   Maximale Fläche pro Heizkreis (bei Verlegung von 120 m Rohrlänge): Ca. 13,64 m² bei Verlegeabstand 10 cmCa. 20,69 m² bei Verlegeabstand 15 cmCa. 26,09 m² bei Verlegeabstand 20 cm   3. ratiodämm Tackernadeln «Premium»: XXL-Ansicht Premium-Tackernadeln aus schlagfestem Kunststoff. Im Gegensatz zu handelsüblichen Standard-Tackernadeln deutlich höhere Haltekraft durch Folienkrallen- und aktivem 8-Anker-System zur Erfüllung der EU-Norm 1264-4*. Die Haltekraft (0-5 mm) der ratiodämm Tackernadeln «Premium» liegt bei 3,5 kg, bei einer handelsübliche Standard-Tackernadel aus Thermoplast beträgt die Haltekraft (0-5 mm) lediglich 1,5 kg. Dadurch sorgt die ratiodämm Tackernadeln «Premium» für perfekten und sicheren Halt des Heizrohres direkt auf der Systemdämmung mit Gewebefolie. Passend für den ratiodämm Systemtacker und andere handelsübliche Tackergeräte. Auszug aus EN 1264-4:„... Die vertikale Abweichung der Rohre nach oben darf vor und nach dem Einbringen des Estrichs an keiner Stelle mehr als 5 mm betragen. ...“ *Vorgabe der DIN EN 1264-4 Raumflächenintegrierte Heiz- und Kühlsysteme mit Wasserdurchströmung, Teil 4: Installation, Deutsche Fassung, 11/2009, DIN Deutsches Institut für Normung e.V. Technische Daten: Material: B300Anwendung: 14-20 mm RohrLänge: 42 mmHaltekraft (0-5 mm): 3,5 kg (EU-Norm)Max. Haltekraft: 9 kgMagaziniert zu je 50 bzw. 30 Stück   4. ratiodämm Randdämmstreifen 8 x 150 mm: XXL-Ansicht Zur schallbrückenfreien Verlegung von schwimmenden Estrichen, Fließestrichen und Zementestrichen mit Fußbodenheizung. Als Trennung des Estrichs vom Mauerwerk oder sonstigen Einbauten. Einfache und rationelle Verlegung. Aus extrudiertem Polyethylen-Schaumstoff, geschlossenzellig. Rohdichte: 22 kg/m². Höchste Elastizität, hervorragende Reißfestigkeit, keine Wasseraufnahme. Mit angeschweißter Lasche aus PE-Folie. 100 % HFCKW- und HFKW-frei. Abmessungen: Breite: 150 mmStärke: 8 mmRollenlänge: 25 m   5. ratiodämm Klebeband (extrem reißfest): XXL-Ansicht Klebeband zur estrichdichten Verklebung der Tackerplatte an Überlappungen sowie Verklebung der Tackerplatte mit der Folienlasche des Randdämmstreifens. Extrem reißfeste Ausführung, bedruckt mit ratiodämm-Schriftzug. Abmessungen: Breite: 50 mmRollenlänge: 66 mKerndurchmesser: 75 mm   Paketinhalte PaketgrößeKomponenteVerlegeabstand10 cm15 cm20 cm10 m²ratiodämm Multidämmrolle10 m²10 m²10 m² ratiodämm Heizrohr PE-RT100 m100 m100 m ratiodämm Tackernadeln200 Stk.100 Stk.100 Stk. ratiodämm Randdämmstreifen25 m25 m25 m ratiodämm Klebeband1 Ro.1 Ro.1 Ro.20 m²ratiodämm Multidämmrolle20 m²20 m²20 m² ratiodämm Heizrohr PE-RT200 m200 m100 m ratiodämm Tackernadeln350 Stk.200 Stk.200 Stk. ratiodämm Randdämmstreifen25 m25 m25 m ratiodämm Klebeband1 Ro.1 Ro.1 Ro.30 m²ratiodämm Multidämmrolle30 m²30 m²30 m² ratiodämm Heizrohr PE-RT300 m200 m200 m ratiodämm Tackernadeln500 Stk.300 Stk.300 Stk. ratiodämm Randdämmstreifen50 m50 m50 m ratiodämm Klebeband2 Ro.2 Ro.2 Ro.40 m²ratiodämm Multidämmrolle40 m²40 m²40 m² ratiodämm Heizrohr PE-RT400 m300 m200 m ratiodämm Tackernadeln650 Stk.400 Stk.400 Stk. ratiodämm Randdämmstreifen50 m50 m50 m ratiodämm Klebeband2 Ro.2 Ro.2 Ro.50 m²ratiodämm Multidämmrolle50 m²50 m²50 m² ratiodämm Heizrohr PE-RT500 m300 m300 m ratiodämm Tackernadeln800 Stk.500 Stk.450 Stk. ratiodämm Randdämmstreifen50 m50 m50 m ratiodämm Klebeband3 Ro.3 Ro.3 Ro.60 m²ratiodämm Multidämmrolle60 m²60 m²60 m² ratiodämm Heizrohr PE-RT600 m400 m300 m ratiodämm Tackernadeln1000 Stk.600 Stk.550 Stk. ratiodämm Randdämmstreifen75 m75 m75 m ratiodämm Klebeband3 Ro.3 Ro.3 Ro.70 m²ratiodämm Multidämmrolle70 m²70 m²70 m² ratiodämm Heizrohr PE-RT700 m500 m400 m ratiodämm Tackernadeln1150 Stk.700 Stk.650 Stk. ratiodämm Randdämmstreifen75 m75 m75 m ratiodämm Klebeband4 Ro.4 Ro.4 Ro.80 m²ratiodämm Multidämmrolle80 m²80 m²80 m² ratiodämm Heizrohr PE-RT800 m500 m400 m ratiodämm Tackernadeln1300 Stk.800 Stk.750 Stk. ratiodämm Randdämmstreifen100 m100 m100 m ratiodämm Klebeband4 Ro.4 Ro.4 Ro.90 m²ratiodämm Multidämmrolle90 m²90 m²90 m² ratiodämm Heizrohr PE-RT800 m600 m500 m ratiodämm Tackernadeln1450 Stk.900 Stk.850 Stk. ratiodämm Randdämmstreifen100 m100 m100 m ratiodämm Klebeband5 Ro.5 Ro.5 Ro.100 m²ratiodämm Multidämmrolle100 m²100 m²100 m² ratiodämm Heizrohr PE-RT900 m600 m500 m ratiodämm Tackernadeln1600 Stk.1000 Stk.900 Stk. ratiodämm Randdämmstreifen100 m100 m100 m ratiodämm Klebeband5 Ro.5 Ro.5 Ro.120 m²ratiodämm Multidämmrolle120 m²120 m²120 m² ratiodämm Heizrohr PE-RT1100 m700 m600 m ratiodämm Tackernadeln1950 Stk.1200 Stk.1100 Stk. ratiodämm Randdämmstreifen125 m125 m125 m ratiodämm Klebeband6 Ro.6 Ro.6 Ro.140 m²ratiodämm Multidämmrolle140 m²140 m²140 m² ratiodämm Heizrohr PE-RT1300 m900 m700 m ratiodämm Tackernadeln2250 Stk.1400 Stk.1300 Stk. ratiodämm Randdämmstreifen150 m150 m150 m ratiodämm Klebeband7 Ro.7 Ro.7 Ro.160 m²ratiodämm Multidämmrolle160 m²160 m²160 m² ratiodämm Heizrohr PE-RT1500 m1000 m800 m ratiodämm Tackernadeln2600 Stk.1600 Stk.1450 Stk. ratiodämm Randdämmstreifen175 m175 m175 m ratiodämm Klebeband8 Ro.8 Ro.8 Ro.180 m²ratiodämm Multidämmrolle180 m²180 m²180 m² ratiodämm Heizrohr PE-RT1600 m1100 m900 m ratiodämm Tackernadeln2900 Stk.1800 Stk.1650 Stk. ratiodämm Randdämmstreifen200 m200 m200 m ratiodämm Klebeband9 Ro.9 Ro.9 Ro.200 m²ratiodämm Multidämmrolle200 m²200 m²200 m² ratiodämm Heizrohr PE-RT1800 m1200 m1000 m ratiodämm Tackernadeln3200 Stk.2000 Stk.1800 Stk. ratiodämm Randdämmstreifen200 m200 m200 m ratiodämm Klebeband10 Ro.10 Ro.10 Ro.220 m²ratiodämm Multidämmrolle220 m²220 m²220 m² ratiodämm Heizrohr PE-RT2000 m1300 m1100 m ratiodämm Tackernadeln3550 Stk.2200 Stk.2000 Stk. ratiodämm Randdämmstreifen225 m225 m225 m ratiodämm Klebeband10 Ro.10 Ro.10 Ro.240 m²ratiodämm Multidämmrolle240 m²240 m²240 m² ratiodämm Heizrohr PE-RT2200 m1400 m1200 m ratiodämm Tackernadeln3850 Stk.2400 Stk.2200 Stk. ratiodämm Randdämmstreifen250 m250 m250 m ratiodämm Klebeband11 Ro.11 Ro.11 Ro.260 m²ratiodämm Multidämmrolle260 m²260 m²260 m² ratiodämm Heizrohr PE-RT2300 m1600 m1200 m ratiodämm Tackernadeln4200 Stk.2600 Stk.2350 Stk. ratiodämm Randdämmstreifen275 m275 m275 m ratiodämm Klebeband12 Ro.12 Ro.12 Ro.280 m²ratiodämm Multidämmrolle280 m²280 m²280 m² ratiodämm Heizrohr PE-RT2500 m1700 m1300 m ratiodämm Tackernadeln4500 Stk.2800 Stk.2550 Stk. ratiodämm Randdämmstreifen300 m300 m300 m ratiodämm Klebeband13 Ro.13 Ro.13 Ro.300 m²ratiodämm Multidämmrolle300 m²300 m²300 m² ratiodämm Heizrohr PE-RT2700 m1800 m1400 m ratiodämm Tackernadeln4800 Stk.3000 Stk.2700 Stk. ratiodämm Randdämmstreifen300 m300 m300 m ratiodämm Klebeband14 Ro.14 Ro.14 Ro. Materialbedarf pro m² Fußbodenheizung (ca.-Angaben) KomponenteVerlegeabstand10 cm15 cm20 cmratiodämm Multidämmrolle1,0 m²1,0 m²1,0 m²ratiodämm Heizrohr PE-RT8,8 m5,8 m4,6 mratiodämm Tackernadeln16 Stk.10 Stk.9 Stk.ratiodämm Randdämmstreifen1,0 m1,0 m1,0 mratiodämm Klebeband3,0 m3,0 m3,0 m Hinweis: Da die Ware per Spedition versendet und Ihnen der genaue Liefertermin vorab telefonisch mitgeteilt wird, geben Sie uns bitte in der Kaufabwicklung eine Telefonnummer an, unter der Sie tagsüber erreichbar sind. Weitere Systemkomponenten für Fußbodenheizungen finden Sie in unserem Shop

195,72 €*
protec Faltplatten Tackersystem Fußbodenheizung - Komplettpaket Set Tackerplatte
  protec Tackersystem für Fußbodenheizung Premium-Systempaket des deutschen Herstellers thermodämm - bestehend aus:protec Tackerplatteprotec Heizrohr PE-RT 17 x 2,0 mm (auf Wunsch auch in 16 x 2,0 oder 14 x 2,0 mm ohne Aufpreis lieferbar)protec Rohrclips FirstClass (mit erhöhter Haltekraft durch Folienkrallen-System)protec Randdämmstreifen 8 x 150 mm mit Folienflansch, hinterschnittenprotec Klebeband SUPERGRIPVerschiedene Auswahlmöglichkeiten:FlächeStärke der TackerplatteVerlegeabstand der HeizrohreEmpfohlene Ergänzungsprodukte: Sofern Sie noch Komponenten zur Regelung der Fußbodenheizung benötigen, können wir Ihnen folgende Artikel aus unserem Sortiment anbieten: Heimeier Multibox für kleinere Flächen bzw. einzelne Räumeprotec Verteiler-Set für größere Flächen bzw. mehrere Räume Lieferung per Spedition: Bitte geben Sie uns nach dem Kauf eine Telefonnummer an, unter der Sie tagsüber zu erreichen sind, da die Spedition den genauen Zustelltermin mit Ihnen absprechen wird!  XXL-Ansicht  Anwendungsbeispiel XXL-Ansicht Fußbodenheizung als Tackersystem für Nassestriche. Bestehend aus Tackerplatte mit einseitigem Folienüberstand, sauerstoffdichtem Heizrohr, Rohrclips (magaziniert), Randdämmstreifen mit angeschweißter Folienlasche und Klebeband zur Verklebung der Stöße. Alle Komponenten stammen von einem deutschen Hersteller. Verschiedene Paketgrößen, Isolierstärken und Verlegeabstände der Heizrohre lieferbar. Die genauen Paketinhalte sowie den rechnerischen Materialbedarf können Sie den unten stehenden Tabellen entnehmen. Aufbauhöhe: Die gesamte Aufbauhöhe ergibt sich aus der Stärke der Tackerplatte, der Estrichschicht und der Gesamtstärke des Oberbelags. Sofern unterhalb der Tackerplatte noch eine Zusatzdämmung verwendet wird, muss diese ebenfalls berücksichtigt werden. Die Estrichüberdeckung der Heizrohre muss mindestens 45 mm betragen, so dass sich bei Verwendung eines Heizrohres 17 x 2 eine Gesamtstärke des Estrichs von mindestens 62 mm ergibt. Bei Verwendung einer Tackerplatte 30-3 würde sich so ein Gesamtaufbau von 92 mm zzgl. Oberbelag und ggf. Zusatzdämmung ergeben. Zur Reduzierung der Aufbauhöhe kann die Estrichstärke mit einem speziellen Estrichzusatz um ca. 20mm reduziert werden. Diesen können wir Ihnen separat anbieten. Sofern hier Bedarf besteht, sprechen Sie uns diesbezüglich einfach an.Orientierungswerte zu den Verlegeabständen: Beim Einsatz einer Wärmepumpe als Wärmeerzeuger ist aufgrund der geringen Vorlauftemperatur meistens ein Verlegeabstand von höchstens 10 cm erforderlich. Bei Einzatz eines konventionellen Heizkessels reichen meist 15 oder 20 cm. In Badezimmern sollte wegen der höheren Raumtemperatur generell mit höchstens 10 cm Verlegeabstand gearbeitet werden. Bitte beachten Sie jedoch, dass es sich bei diesen Angaben um unverbindliche Richtwerte handelt. Die erforderlichen Verlegeabstände sind immer bauseits zu prüfen! Informationen zum Hersteller: Mit über 25-jähriger Erfahrung handelt es sich bei dem Familienunternehmen thermodämm aus Übach-Palenberg um einen deutschen Hersteller von Flächenheizungssystemen, der Komplettlösungen für den Neubau sowie für die Sanierungen oder Renovierung von bestehenden Flächen bietet. Mit einem hohen Bekanntheitsgrad und großer Akzeptanz durch sehr gute Qualität zu fairen Preisen hat sich das Label „protec Flächenheizung“ im Markt etabliert. Die Produktion findet an zwei deutschen Standorten in Übach-Palenberg und Schkopau statt. Durch kompetente Mitarbeiter, kurze Entscheidungswege und hohe logistische Flexibilität werden schnelle und zuverlässige Betriebsabläufe sowie eine attraktive Preisgestaltung ermöglicht. Beschreibung der einzelnen Komponenten 1. protec Tackerplatte: XXL-Ansicht Silberfarbene, kombinierte Wärme- und Trittschalldämmung aus elastifiziertem Polystyrol nach DIN-EN 13163 und DIN 4108-10 mit aufkaschierter, hochreißfester, dichtgewebter Bändchengewebefolie mit Rasterdruck zum Befestigen der Rohre mit Rohrclips. Mit einseitigem Folienüberstand. Das aufgedruckte Raster erleichtert das Zuschneiden und dient als Orientierungshilfe bei der Heizrohrverlegung. Eigenschaften: Dämmung aus EPS-FCKW-freiem PolystyrolschaumEntspricht der DIN 18560/EstrichfeuchteGemäß DIN 13163 und DIN 4108 EPS B-2 für Innendämmung auf Decken oder Bodenplatten vorgesehenHervorragendes Liegeverhalten der Tackerplatten auf dem Untergrund (kein Hochstehen bzw. "Schüsseln" an den Seiten)Aufgedruckte, einheitliche Rasterung in 5 cm - Schritten zum präzisen Einhalten der VerlegeabständeDichtgewebte, hochreißfeste BändchengewebefolieMinimale Lochbildung beim Durchstechen der Folienoberfläche durch Flachgewebe Technische Daten: Dimension20-225-230-335-3Dämmstärke20 mm25 mm30 mm35 mmZusammendrückbarkeit c= 2 mm= 2 mm= 3 mm= 3 mmNettolänge2 m2 m2 m2 mNettobreite1 m1 m1 m1 mÜberlappung Folie30 mm30 mm30 mm30 mmFläche10 m²10 m²10 m²10 m²Dämmstoff: Bezeichnung lt. DINEPS 045 DES smEPS 045 DES smEPS 045 DES smEPS 045 DES smBelastbarkeit4 kN/m²4 kN/m²4 kN/m²4 kN/m²Wärmeleitgruppe gem. DIN 18164WLG 045WLG 045WLG 045WLG 045Trittschallverbesserungsmaß28 db28 db29 db29 dbDynamische Steifigkeit= 20MN/m³= 20MN/m³= 15MN/m³= 15MN/m³R Lambda (m² * K/W)0,440,630,670,78Rastermaß50 mm50 mm50 mm50 mmVerpackungseinheit10 m²10 m²10 m²10 m²VerpackungPE-FolienbeutelPE-FolienbeutelPE-FolienbeutelPE-Folienbeutel 2. protec Heizrohr PE-RT 17 x 2,0 mm: Hochwertige 5-Schicht-Ausführung (PE-RT Typ II) mit innenliegender EVOH-Sauerstoffsperrschicht! XXL-Ansicht Schichtaufbau: XXL-AnsichtDie Lieferung erfolgt grundsätzlich in 200m-Ringen, ggf. wird die Menge um einen 100m-Ring ergänzt. Wenn Ihr Paket beispielsweise 900m Heizrohr enthält, erhalten Sie 4x200m und 1x100m. Bitte beachten Sie, dass aufgrund der entstehenden Leitungswiderstände eine Länge von max. 120 m pro Heizkreis nicht überschritten werden sollte. Zusätzliche aufpreisfreie Optionen - bitte bei Bedarf in der Kaufabwicklung angeben: 600m-Großrollen ab einer Paketgröße, die mind. 600m Heizrohr enthält (s. unten stehende Tabelle)Rohrdimension 16 x 2,0 oder 14 x 2,0 mm anstatt 17 x 2,0 mmLeihtacker für max. 2 Wochen gegen KautionRohrabroller für Großrollen für max. 2 Wochen gegen Kaution Eigenschaften: Made in GermanyNeuester PE-RT Rohrwerkstoff Typ II mit erhöhter TemperaturbeständigkeitSauerstoffdicht gem. DIN 4726 zur Vorbeugung von Inkrustation im HeizsystemSchutz der Sauerstoffsperrschicht vor mechanischen Beschädigungen durch 5-Schicht-TechnologieLangzeittemperaturbeständig durch einzigartigen MolekülaufbauHomogener und dauerhafter Materialverbund durch Herstellung im CoextrusionsverfahrenKorrosionsfrei und unempfindlich gegenüber OxidationKonstante Fließgeschwindigkeit und Vermeidung von Schmutzablagerungen durch glatte OberflächenHochflexibel und leicht zu verarbeiten, auch bei MinustemperaturenGeeignet für Fußbodenheizung, Wandheizung, Fußbodenkühlung, DeckenkühlungErfüllt die DIN 16833Zugelassen gemäß SKZ A 704 Technische Daten: Aussendurchmesser: 17 mmInnendurchmesser: 13 mmWandstärke: 2,0 mmWasserinhalt: 0,133 l/mGewicht: 0,09 kg/mMax. Betriebsdruck: 6 barBetriebstemperatur: 70 °C (Höchsttemperatur 95 °C)Ausdehnungskoeffizient: 1,5 x 10-4K-1 mm/mKDichte: ca. 0,933 g/cm³Wärmeleitfähigkeit: 0,35 W/mK Maximale Fläche pro Heizkreis (bei Verlegung von 120 m Rohrlänge): Ca. 13,64 m² bei Verlegeabstand 10 cmCa. 20,69 m² bei Verlegeabstand 15 cmCa. 26,09 m² bei Verlegeabstand 20 cm 3. protec Rohrclips FirstClass: XXL-Ansicht Sehr stabiler und robuster Kunsstoff-Rohrclip in Premium-Qualität. Im Gegensatz zu handelsüblichen Standard-Tackernadeln deutlich höhere Haltekraft durch Folienkrallen-System zur Erfüllung der EU-Norm 1264-4*. Die Haltekraft (0-5 mm) des protec Rohrclip FirstClass liegt bei 4,5 kg, bei einer handelsübliche Standard-Tackernadel aus Thermoplast beträgt die Haltekraft (0-5 mm) lediglich 1,5 kg. Dadurch sorgt der protec Rohrclip FirstClass für perfekten und sicheren Halt des Heizrohres direkt auf der Systemdämmung mit Gewebefolie. Passend für den protec Systemtacker und andere handelsübliche Tackergeräte. Auszug aus EN 1264-4:„... Die vertikale Abweichung der Rohre nach oben darf vor und nach dem Einbringen des Estrichs an keiner Stelle mehr als 5 mm betragen. ...“ *Vorgabe der DIN EN 1264-4 Raumflächenintegrierte Heiz- und Kühlsysteme mit Wasserdurchströmung, Teil 4: Installation, Deutsche Fassung, 11/2009, DIN Deutsches Institut für Normung e.V. Technische Daten: Material: B500Anwendung: 14-20 mm RohrLänge: 42 mmHaltekraft (0-5 mm): 4,5 kg (EU-Norm)Magaziniert zu je 50 Stück 4. protec Randdämmstreifen 8 x 150 mm mit Folienflansch, hinterschnitten: XXL-Ansicht Randdämmstreifen mit Folienlasche zur schallbrückenfreien Verlegung von schwimmenden Estrichen, Fließestrichen und Estrichen mit FBH. Aus extrudiertem Polyethylen-Schaumstoff, geschlossenzellig.Höchste Elastizität, reißfest, keine Wasseraufnahme.Mit angeschweißter Lasche aus PE-Folie. 100 % HFCKW- und HFKW-frei.Breite: 150 mmStärke: 8 mmRollenlänge: 25 m 5. protec Klebeband SUPERGRIP: XXL-Ansicht Sehr gut haftendes Klebeband zur estrichdichten Verklebung der Tackerplatte an Überlappungen sowie Verklebung der Tackerplatte mit der Folienlasche des Randdämmstreifens.Farbe: Weiß, mit aufgedrucktem Hersteller-LogoBreite: 50 mmRollenlänge: 66 m  Verarbeitungshinweise Hinweis: Alle Arbeiten sind durch zugelassene Fachbetriebe unter Berücksichtigung der gültigen Vorschriften auszuführen! Verlegung des Randdämmstreifens:Zuerst wird der Randdämmstreifen an der Wand befestigt. Der angeschweißte Folienflansch muss sichtbar nach vorne ragen, damit er bei der anschließenden Verlegung der Tackerplatte auf diese aufgelegt werden kann.Verlegung der Tackerplatte:Anschließend erfolgt die Verlegung der Tackerplatte. Diese muss stets bündig mit dem Randdämmstreifen abschließen und die Folienüberlappung muss auf der zuvor verlegten Bahn aufliegen und darf keine Hohlräume hinterlassen.Verklebung der Überlappungen:Nach vollständiger Verklebung aller Stoßkanten mit dem Klebeband ergibt sich eine geschlossene, estrichdichte Dämmschichtoberfläche.Fixierung des Heizrohrs:Mit einem geeigneten Tackergerät werden die Tackernadeln zügig und präzise auf dem aufgedruckten Verlegeraster spiral- oder mäanderförmig fixiert. Die Befestigung nach DIN sollte mind. alle 50 cm erfolgen. Vor und nach einem Bogen sind zwei Tackernadeln anzusetzen. Der Biegeradius von 5 x d darf in den Bogenbereichen nicht unterschritten werden. Auf eine drallfreie Verlegung ist zu achten.Zusätzliche Hinweise:Falls gemäß EnEV eine zusätzliche Dämmschicht (z .B. Dämmung gegen Erdreich) erforderlich ist, so ist diese vor der Verlegung der Systemdämmung vollflächig einzubringen.Sollte der Einbau von Verbindungskupplungen im Reparaturfall erforderlich sein (nur in geraden Rohrstücken), müssen diese in der Revisionszeichnung genau positioniert und bezeichnet werden.Bei der Kreuzung von Dehnfugen durch die Rohre sind diese an dieser Stelle mit Schutzrohren von mind. 300 mm Länge zu versehen. Dehnfugen dürfen nur in einer Ebene und nur von Zuleitungen gekreuzt werden. Paketinhalte PaketgrößeKomponenteVerlegeabstand10 cm15 cm20 cm10 m²Tackerplatte10 m²10 m²10 m² Heizrohr100 m100 m100 m Rohrclips200 Stk.100 Stk.100 Stk. Randdämmstreifen25 m25 m25 m Klebeband1 Ro.1 Ro.1 Ro.20 m²Tackerplatte20 m²20 m²20 m² Heizrohr200 m200 m100 m Rohrclips350 Stk.200 Stk.200 Stk. Randdämmstreifen25 m25 m25 m Klebeband1 Ro.1 Ro.1 Ro.30 m²Tackerplatte30 m²30 m²30 m² Heizrohr300 m200 m200 m Rohrclips500 Stk.300 Stk.300 Stk. Randdämmstreifen50 m50 m50 m Klebeband2 Ro.2 Ro.2 Ro.40 m²Tackerplatte40 m²40 m²40 m² Heizrohr400 m300 m200 m Rohrclips650 Stk.400 Stk.400 Stk. Randdämmstreifen50 m50 m50 m Klebeband2 Ro.2 Ro.2 Ro.50 m²Tackerplatte50 m²50 m²50 m² Heizrohr500 m300 m300 m Rohrclips800 Stk.500 Stk.450 Stk. Randdämmstreifen50 m50 m50 m Klebeband3 Ro.3 Ro.3 Ro.60 m²Tackerplatte60 m²60 m²60 m² Heizrohr600 m400 m300 m Rohrclips1000 Stk.600 Stk.550 Stk. Randdämmstreifen75 m75 m75 m Klebeband3 Ro.3 Ro.3 Ro.70 m²Tackerplatte70 m²70 m²70 m² Heizrohr700 m500 m400 m Rohrclips1150 Stk.700 Stk.650 Stk. Randdämmstreifen75 m75 m75 m Klebeband4 Ro.4 Ro.4 Ro.80 m²Tackerplatte80 m²80 m²80 m² Heizrohr800 m500 m400 m Rohrclips1300 Stk.800 Stk.750 Stk. Randdämmstreifen100 m100 m100 m Klebeband4 Ro.4 Ro.4 Ro.90 m²Tackerplatte90 m²90 m²90 m² Heizrohr800 m600 m500 m Rohrclips1450 Stk.900 Stk.850 Stk. Randdämmstreifen100 m100 m100 m Klebeband5 Ro.5 Ro.5 Ro.100 m²Tackerplatte100 m²100 m²100 m² Heizrohr900 m600 m500 m Rohrclips1600 Stk.1000 Stk.900 Stk. Randdämmstreifen100 m100 m100 m Klebeband5 Ro.5 Ro.5 Ro.120 m²Tackerplatte120 m²120 m²120 m² Heizrohr1100 m700 m600 m Rohrclips1950 Stk.1200 Stk.1100 Stk. Randdämmstreifen125 m125 m125 m Klebeband6 Ro.6 Ro.6 Ro.140 m²Tackerplatte140 m²140 m²140 m² Heizrohr1300 m900 m700 m Rohrclips2250 Stk.1400 Stk.1300 Stk. Randdämmstreifen150 m150 m150 m Klebeband7 Ro.7 Ro.7 Ro.160 m²Tackerplatte160 m²160 m²160 m² Heizrohr1500 m1000 m800 m Rohrclips2600 Stk.1600 Stk.1450 Stk. Randdämmstreifen175 m175 m175 m Klebeband8 Ro.8 Ro.8 Ro.180 m²Tackerplatte180 m²180 m²180 m² Heizrohr1600 m1100 m900 m Rohrclips2900 Stk.1800 Stk.1650 Stk. Randdämmstreifen200 m200 m200 m Klebeband9 Ro.9 Ro.9 Ro.200 m²Tackerplatte200 m²200 m²200 m² Heizrohr1800 m1200 m1000 m Rohrclips3200 Stk.2000 Stk.1800 Stk. Randdämmstreifen200 m200 m200 m Klebeband10 Ro.10 Ro.10 Ro.220 m²Tackerplatte220 m²220 m²220 m² Heizrohr2000 m1300 m1100 m Rohrclips3550 Stk.2200 Stk.2000 Stk. Randdämmstreifen225 m225 m225 m Klebeband10 Ro.10 Ro.10 Ro.240 m²Tackerplatte240 m²240 m²240 m² Heizrohr2200 m1400 m1200 m Rohrclips3850 Stk.2400 Stk.2200 Stk. Randdämmstreifen250 m250 m250 m Klebeband11 Ro.11 Ro.11 Ro.260 m²Tackerplatte260 m²260 m²260 m² Heizrohr2300 m1600 m1200 m Rohrclips4200 Stk.2600 Stk.2350 Stk. Randdämmstreifen275 m275 m275 m Klebeband12 Ro.12 Ro.12 Ro.280 m²Tackerplatte280 m²280 m²280 m² Heizrohr2500 m1700 m1300 m Rohrclips4500 Stk.2800 Stk.2550 Stk. Randdämmstreifen300 m300 m300 m Klebeband13 Ro.13 Ro.13 Ro.300 m²Tackerplatte300 m²300 m²300 m² Heizrohr2700 m1800 m1400 m Rohrclips4800 Stk.3000 Stk.2700 Stk. Randdämmstreifen300 m300 m300 m Klebeband14 Ro.14 Ro.14 Ro. Materialbedarf pro m² Fußbodenheizung (ca.-Angaben) KomponenteVerlegeabstand10 cm15 cm20 cmTackerplatte1,0 m²1,0 m²1,0 m²Heizrohr8,8 m5,8 m4,6 mRohrclips16 Stk.10 Stk.9 Stk.Randdämmstreifen1,0 m1,0 m1,0 mKlebeband3,0 m3,0 m3,0 m Achtung: Bitte geben Sie uns nach dem Kauf unbedingt eine Telefonnummer an, unter der Sie tagsüber zu erreichen sind, da die Spedition den genauen Zustelltermin mit Ihnen absprechen wird! Weitere Systemkomponenten für Fußbodenheizungen finden Sie in unserem Shop!

198,88 €*
protec Tackersystem Fußbodenheizung MV-Rohr - Komplettpaket Set Tackerplatte
   protec Tackersystem für Fußbodenheizung mit Mehrschichtverbundrohr Premium-Systempaket des deutschen Herstellers thermodämm - bestehend aus:protec Tackerplatteprotec Mehrschichtverbundrohr mit Aluminiumkern 16 x 2,0 mm (auf Wunsch auch in 14 x 2,0 mm ohne Aufpreis lieferbar)protec Rohrclips FirstClass (mit erhöhter Haltekraft durch Folienkrallen-System)protec Randdämmstreifen 8 x 150 mm mit Folienflansch, hinterschnittenprotec Klebeband SUPERGRIPVerschiedene Auswahlmöglichkeiten:FlächeStärke der TackerplatteVerlegeabstand der HeizrohreEmpfohlene Ergänzungsprodukte: Sofern Sie noch Komponenten zur Regelung der Fußbodenheizung benötigen, können wir Ihnen folgende Artikel aus unserem Sortiment anbieten: Heimeier Multibox für kleinere Flächen bzw. einzelne Räumeprotec Verteiler-Set für größere Flächen bzw. mehrere Räume Lieferung per Spedition: Bitte geben Sie uns nach dem Kauf eine Telefonnummer an, unter der Sie tagsüber zu erreichen sind, da die Spedition den genauen Zustelltermin mit Ihnen absprechen wird!  XXL-Ansicht  Anwendungsbeispiel XXL-Ansicht Fußbodenheizung als Tackersystem für Nassestriche. Bestehend aus Tackerplatte mit einseitigem Folienüberstand, sauerstoffdichtem Heizrohr, Rohrclips (magaziniert), Randdämmstreifen mit angeschweißter Folienlasche und Klebeband zur Verklebung der Stöße. Alle Komponenten stammen von einem deutschen Hersteller. Verschiedene Paketgrößen, Isolierstärken und Verlegeabstände der Heizrohre lieferbar. Die genauen Paketinhalte sowie den rechnerischen Materialbedarf können Sie den unten stehenden Tabellen entnehmen. Aufbauhöhe: Die gesamte Aufbauhöhe ergibt sich aus der Stärke der Tackerplatte, der Estrichschicht und der Gesamtstärke des Oberbelags. Sofern unterhalb der Tackerplatte noch eine Zusatzdämmung verwendet wird, muss diese ebenfalls berücksichtigt werden. Die Estrichüberdeckung der Heizrohre muss mindestens 45 mm betragen, so dass sich bei Verwendung eines Heizrohres 17 x 2 eine Gesamtstärke des Estrichs von mindestens 62 mm ergibt. Bei Verwendung einer Tackerplatte 30-3 würde sich so ein Gesamtaufbau von 92 mm zzgl. Oberbelag und ggf. Zusatzdämmung ergeben. Zur Reduzierung der Aufbauhöhe kann die Estrichstärke mit einem speziellen Estrichzusatz um ca. 20mm reduziert werden. Diesen können wir Ihnen separat anbieten. Sofern hier Bedarf besteht, sprechen Sie uns diesbezüglich einfach an.Orientierungswerte zu den Verlegeabständen: Beim Einsatz einer Wärmepumpe als Wärmeerzeuger ist aufgrund der geringen Vorlauftemperatur meistens ein Verlegeabstand von höchstens 10 cm erforderlich. Bei Einzatz eines konventionellen Heizkessels reichen meist 15 oder 20 cm. In Badezimmern sollte wegen der höheren Raumtemperatur generell mit höchstens 10 cm Verlegeabstand gearbeitet werden. Bitte beachten Sie jedoch, dass es sich bei diesen Angaben um unverbindliche Richtwerte handelt. Die erforderlichen Verlegeabstände sind immer bauseits zu prüfen! Informationen zum Hersteller: Mit über 25-jähriger Erfahrung handelt es sich bei dem Familienunternehmen thermodämm aus Übach-Palenberg um einen deutschen Hersteller von Flächenheizungssystemen, der Komplettlösungen für den Neubau sowie für die Sanierungen oder Renovierung von bestehenden Flächen bietet. Mit einem hohen Bekanntheitsgrad und großer Akzeptanz durch sehr gute Qualität zu fairen Preisen hat sich das Label „protec Flächenheizung“ im Markt etabliert. Die Produktion findet an zwei deutschen Standorten in Übach-Palenberg und Schkopau statt. Durch kompetente Mitarbeiter, kurze Entscheidungswege und hohe logistische Flexibilität werden schnelle und zuverlässige Betriebsabläufe sowie eine attraktive Preisgestaltung ermöglicht. Beschreibung der einzelnen Komponenten 1. protec Tackerplatte: XXL-Ansicht Silberfarbene, kombinierte Wärme- und Trittschalldämmung aus elastifiziertem Polystyrol nach DIN-EN 13163 und DIN 4108-10 mit aufkaschierter, hochreißfester, dichtgewebter Bändchengewebefolie mit Rasterdruck zum Befestigen der Rohre mit Rohrclips. Mit einseitigem Folienüberstand. Das aufgedruckte Raster erleichtert das Zuschneiden und dient als Orientierungshilfe bei der Heizrohrverlegung. Eigenschaften: Dämmung aus EPS-FCKW-freiem PolystyrolschaumEntspricht der DIN 18560/EstrichfeuchteGemäß DIN 13163 und DIN 4108 EPS B-2 für Innendämmung auf Decken oder Bodenplatten vorgesehenHervorragendes Liegeverhalten der Tackerplatten auf dem Untergrund (kein Hochstehen bzw. "Schüsseln" an den Seiten)Aufgedruckte, einheitliche Rasterung in 5 cm - Schritten zum präzisen Einhalten der VerlegeabständeDichtgewebte, hochreißfeste BändchengewebefolieMinimale Lochbildung beim Durchstechen der Folienoberfläche durch Flachgewebe Technische Daten: Dimension20-225-230-335-3Dämmstärke20 mm25 mm30 mm35 mmZusammendrückbarkeit c= 2 mm= 2 mm= 3 mm= 3 mmNettolänge2 m2 m2 m2 mNettobreite1 m1 m1 m1 mÜberlappung Folie30 mm30 mm30 mm30 mmFläche10 m²10 m²10 m²10 m²Dämmstoff: Bezeichnung lt. DINEPS 045 DES smEPS 045 DES smEPS 045 DES smEPS 045 DES smBelastbarkeit4 kN/m²4 kN/m²4 kN/m²4 kN/m²Wärmeleitgruppe gem. DIN 18164WLG 045WLG 045WLG 045WLG 045Trittschallverbesserungsmaß28 db28 db29 db29 dbDynamische Steifigkeit= 20MN/m³= 20MN/m³= 15MN/m³= 15MN/m³R Lambda (m² * K/W)0,440,630,670,78Rastermaß50 mm50 mm50 mm50 mmVerpackungseinheit10 m²10 m²10 m²10 m²VerpackungPE-FolienbeutelPE-FolienbeutelPE-FolienbeutelPE-Folienbeutel 2. protec Mehrschichtverbundrohr 16 x 2,0 mm: XXL-Ansicht Schichtaufbau: XXL-AnsichtDVGW zertifiziertes Metallverbundrohr in Profiqualität aus temperaturbeständigem Polyethylen mit Aluminiumschicht. Der 5-schichtige Rohraufbau der Aluminiumverbundrohre kombiniert die Vorzüge eines Kunststoffrohres mit denen eines Metallrohres, es ist gleichermaßen flexibel und robust, äußerst druck- und hitzebeständig, hygienisch und einfach zur verarbeiten. Die Lieferung erfolgt grundsätzlich in 200m-Ringen, ggf. wird die Menge um einen 100m-Ring ergänzt. Wenn Ihr Paket beispielsweise 900m Heizrohr enthält, erhalten Sie 4x200m und 1x100m. Bitte beachten Sie, dass aufgrund der entstehenden Leitungswiderstände eine Länge von max. 120 m pro Heizkreis nicht überschritten werden sollte. Zusätzliche aufpreisfreie Optionen - bitte bei Bedarf in der Kaufabwicklung angeben: 500m-Großrollen ab einer Paketgröße, die mind. 500m Heizrohr enthält (s. unten stehende Tabelle)Rohrdimension 14 x 2,0 mm anstatt 16 x 2,0 mmLeihtacker für max. 2 Wochen gegen KautionRohrabroller für Großrollen für max. 2 Wochen gegen Kaution Eigenschaften: Einsatzbereiche: Trinkwasserinstallation, Fussbodenheizung, Heizkörperanbindung, Wand- und DeckenheizungDIN- und DVGW-geprüftZugelassen gemäß SKZ A 705Absolut sauerstoff- und wasserdampfdiffusionsdichtTemperatur- und druckbeständigMinimaler linearer AusdehnungskoeffizientKorrosionsbeständigFormstabilLange LebensdauerLängs- stumpfgeschweißes Aluminium Technische Daten: Aussendurchmesser: 16 mmInnendurchmesser: 12 mmWandstärke: 2,0 mmWasserinhalt: 0,113 l/mGewicht: 0,125 kg/mMax. Betriebsdruck: 10 barBetriebstemperatur: 95 °CAusdehnungskoeffizient: 0,025 mm/mKWärmeleitfähigkeit: 0,43 W/mKAußen-/Innenrohr: PE-RT Maximale Fläche pro Heizkreis (bei Verlegung von 120 m Rohrlänge): Ca. 13,64 m² bei Verlegeabstand 10 cmCa. 20,69 m² bei Verlegeabstand 15 cmCa. 26,09 m² bei Verlegeabstand 20 cm 3. protec Rohrclips FirstClass: XXL-Ansicht Sehr stabiler und robuster Kunsstoff-Rohrclip in Premium-Qualität. Im Gegensatz zu handelsüblichen Standard-Tackernadeln deutlich höhere Haltekraft durch Folienkrallen-System zur Erfüllung der EU-Norm 1264-4*. Die Haltekraft (0-5 mm) des protec Rohrclip FirstClass liegt bei 4,5 kg, bei einer handelsübliche Standard-Tackernadel aus Thermoplast beträgt die Haltekraft (0-5 mm) lediglich 1,5 kg. Dadurch sorgt der protec Rohrclip FirstClass für perfekten und sicheren Halt des Heizrohres direkt auf der Systemdämmung mit Gewebefolie. Passend für den protec Systemtacker und andere handelsübliche Tackergeräte. Auszug aus EN 1264-4:„... Die vertikale Abweichung der Rohre nach oben darf vor und nach dem Einbringen des Estrichs an keiner Stelle mehr als 5 mm betragen. ...“ *Vorgabe der DIN EN 1264-4 Raumflächenintegrierte Heiz- und Kühlsysteme mit Wasserdurchströmung, Teil 4: Installation, Deutsche Fassung, 11/2009, DIN Deutsches Institut für Normung e.V. Technische Daten: Material: B500Anwendung: 14-20 mm RohrLänge: 42 mmHaltekraft (0-5 mm): 4,5 kg (EU-Norm)Magaziniert zu je 50 Stück 4. protec Randdämmstreifen 8 x 150 mm mit Folienflansch, hinterschnitten: XXL-Ansicht Randdämmstreifen mit Folienlasche zur schallbrückenfreien Verlegung von schwimmenden Estrichen, Fließestrichen und Estrichen mit FBH. Aus extrudiertem Polyethylen-Schaumstoff, geschlossenzellig.Höchste Elastizität, reißfest, keine Wasseraufnahme.Mit angeschweißter Lasche aus PE-Folie. 100 % HFCKW- und HFKW-frei.Breite: 150 mmStärke: 8 mmRollenlänge: 25 m 5. protec Klebeband SUPERGRIP: XXL-Ansicht Sehr gut haftendes Klebeband zur estrichdichten Verklebung der Tackerplatte an Überlappungen sowie Verklebung der Tackerplatte mit der Folienlasche des Randdämmstreifens.Farbe: Weiß, mit aufgedrucktem Hersteller-LogoBreite: 50 mmRollenlänge: 66 m  Verarbeitungshinweise Hinweis: Alle Arbeiten sind durch zugelassene Fachbetriebe unter Berücksichtigung der gültigen Vorschriften auszuführen! Verlegung des Randdämmstreifens:Zuerst wird der Randdämmstreifen an der Wand befestigt. Der angeschweißte Folienflansch muss sichtbar nach vorne ragen, damit er bei der anschließenden Verlegung der Tackerplatte auf diese aufgelegt werden kann.Verlegung der Tackerplatte:Anschließend erfolgt die Verlegung der Tackerplatte. Diese muss stets bündig mit dem Randdämmstreifen abschließen und die Folienüberlappung muss auf der zuvor verlegten Bahn aufliegen und darf keine Hohlräume hinterlassen.Verklebung der Überlappungen:Nach vollständiger Verklebung aller Stoßkanten mit dem Klebeband ergibt sich eine geschlossene, estrichdichte Dämmschichtoberfläche.Fixierung des Heizrohrs:Mit einem geeigneten Tackergerät werden die Tackernadeln zügig und präzise auf dem aufgedruckten Verlegeraster spiral- oder mäanderförmig fixiert. Die Befestigung nach DIN sollte mind. alle 50 cm erfolgen. Vor und nach einem Bogen sind zwei Tackernadeln anzusetzen. Der Biegeradius von 5 x d darf in den Bogenbereichen nicht unterschritten werden. Auf eine drallfreie Verlegung ist zu achten.Zusätzliche Hinweise:Falls gemäß EnEV eine zusätzliche Dämmschicht (z .B. Dämmung gegen Erdreich) erforderlich ist, so ist diese vor der Verlegung der Systemdämmung vollflächig einzubringen.Sollte der Einbau von Verbindungskupplungen im Reparaturfall erforderlich sein (nur in geraden Rohrstücken), müssen diese in der Revisionszeichnung genau positioniert und bezeichnet werden.Bei der Kreuzung von Dehnfugen durch die Rohre sind diese an dieser Stelle mit Schutzrohren von mind. 300 mm Länge zu versehen. Dehnfugen dürfen nur in einer Ebene und nur von Zuleitungen gekreuzt werden. Paketinhalte PaketgrößeKomponenteVerlegeabstand10 cm15 cm20 cm10 m²Tackerplatte10 m²10 m²10 m² Mehrschichtverbundrohr100 m100 m100 m Rohrclips200 Stk.100 Stk.100 Stk. Randdämmstreifen25 m25 m25 m Klebeband1 Ro.1 Ro.1 Ro.20 m²Tackerplatte20 m²20 m²20 m² Mehrschichtverbundrohr200 m200 m100 m Rohrclips350 Stk.200 Stk.200 Stk. Randdämmstreifen25 m25 m25 m Klebeband1 Ro.1 Ro.1 Ro.30 m²Tackerplatte30 m²30 m²30 m² Mehrschichtverbundrohr300 m200 m200 m Rohrclips500 Stk.300 Stk.300 Stk. Randdämmstreifen50 m50 m50 m Klebeband2 Ro.2 Ro.2 Ro.40 m²Tackerplatte40 m²40 m²40 m² Mehrschichtverbundrohr400 m300 m200 m Rohrclips650 Stk.400 Stk.400 Stk. Randdämmstreifen50 m50 m50 m Klebeband2 Ro.2 Ro.2 Ro.50 m²Tackerplatte50 m²50 m²50 m² Mehrschichtverbundrohr500 m300 m300 m Rohrclips800 Stk.500 Stk.450 Stk. Randdämmstreifen50 m50 m50 m Klebeband3 Ro.3 Ro.3 Ro.60 m²Tackerplatte60 m²60 m²60 m² Mehrschichtverbundrohr600 m400 m300 m Rohrclips1000 Stk.600 Stk.550 Stk. Randdämmstreifen75 m75 m75 m Klebeband3 Ro.3 Ro.3 Ro.70 m²Tackerplatte70 m²70 m²70 m² Mehrschichtverbundrohr700 m500 m400 m Rohrclips1150 Stk.700 Stk.650 Stk. Randdämmstreifen75 m75 m75 m Klebeband4 Ro.4 Ro.4 Ro.80 m²Tackerplatte80 m²80 m²80 m² Mehrschichtverbundrohr800 m500 m400 m Rohrclips1300 Stk.800 Stk.750 Stk. Randdämmstreifen100 m100 m100 m Klebeband4 Ro.4 Ro.4 Ro.90 m²Tackerplatte90 m²90 m²90 m² Mehrschichtverbundrohr800 m600 m500 m Rohrclips1450 Stk.900 Stk.850 Stk. Randdämmstreifen100 m100 m100 m Klebeband5 Ro.5 Ro.5 Ro.100 m²Tackerplatte100 m²100 m²100 m² Mehrschichtverbundrohr900 m600 m500 m Rohrclips1600 Stk.1000 Stk.900 Stk. Randdämmstreifen100 m100 m100 m Klebeband5 Ro.5 Ro.5 Ro.120 m²Tackerplatte120 m²120 m²120 m² Mehrschichtverbundrohr1100 m700 m600 m Rohrclips1950 Stk.1200 Stk.1100 Stk. Randdämmstreifen125 m125 m125 m Klebeband6 Ro.6 Ro.6 Ro.140 m²Tackerplatte140 m²140 m²140 m² Mehrschichtverbundrohr1300 m900 m700 m Rohrclips2250 Stk.1400 Stk.1300 Stk. Randdämmstreifen150 m150 m150 m Klebeband7 Ro.7 Ro.7 Ro.160 m²Tackerplatte160 m²160 m²160 m² Mehrschichtverbundrohr1500 m1000 m800 m Rohrclips2600 Stk.1600 Stk.1450 Stk. Randdämmstreifen175 m175 m175 m Klebeband8 Ro.8 Ro.8 Ro.180 m²Tackerplatte180 m²180 m²180 m² Mehrschichtverbundrohr1600 m1100 m900 m Rohrclips2900 Stk.1800 Stk.1650 Stk. Randdämmstreifen200 m200 m200 m Klebeband9 Ro.9 Ro.9 Ro.200 m²Tackerplatte200 m²200 m²200 m² Mehrschichtverbundrohr1800 m1200 m1000 m Rohrclips3200 Stk.2000 Stk.1800 Stk. Randdämmstreifen200 m200 m200 m Klebeband10 Ro.10 Ro.10 Ro.220 m²Tackerplatte220 m²220 m²220 m² Mehrschichtverbundrohr2000 m1300 m1100 m Rohrclips3550 Stk.2200 Stk.2000 Stk. Randdämmstreifen225 m225 m225 m Klebeband10 Ro.10 Ro.10 Ro.240 m²Tackerplatte240 m²240 m²240 m² Mehrschichtverbundrohr2200 m1400 m1200 m Rohrclips3850 Stk.2400 Stk.2200 Stk. Randdämmstreifen250 m250 m250 m Klebeband11 Ro.11 Ro.11 Ro.260 m²Tackerplatte260 m²260 m²260 m² Mehrschichtverbundrohr2300 m1600 m1200 m Rohrclips4200 Stk.2600 Stk.2350 Stk. Randdämmstreifen275 m275 m275 m Klebeband12 Ro.12 Ro.12 Ro.280 m²Tackerplatte280 m²280 m²280 m² Mehrschichtverbundrohr2500 m1700 m1300 m Rohrclips4500 Stk.2800 Stk.2550 Stk. Randdämmstreifen300 m300 m300 m Klebeband13 Ro.13 Ro.13 Ro.300 m²Tackerplatte300 m²300 m²300 m² Mehrschichtverbundrohr2700 m1800 m1400 m Rohrclips4800 Stk.3000 Stk.2700 Stk. Randdämmstreifen300 m300 m300 m Klebeband14 Ro.14 Ro.14 Ro. Materialbedarf pro m² Fußbodenheizung (ca.-Angaben) KomponenteVerlegeabstand10 cm15 cm20 cmTackerplatte1,0 m²1,0 m²1,0 m²Mehrschichtverbundrohr8,8 m5,8 m4,6 mRohrclips16 Stk.10 Stk.9 Stk.Randdämmstreifen1,0 m1,0 m1,0 mKlebeband3,0 m3,0 m3,0 m Lieferung per Spedition: Bitte geben Sie uns nach dem Kauf eine Telefonnummer an, unter der Sie tagsüber zu erreichen sind, da die Spedition den genauen Zustelltermin mit Ihnen absprechen wird! Weitere Systemkomponenten für Fußbodenheizungen finden Sie in unserem Shop!

226,60 €*
