FBH Verteiler-Set ZEWO: 2 HK, Aufputz, Ohne, Ohne

Produktinformationen "FBH Verteiler-Set ZEWO: 2 HK, Aufputz, Ohne, Ohne"

ratiodämm Verteiler-Set für Fußbodenheizung

Systempaket des deutschen Produktionsunternehmens ratiodämm - bestehend aus:

  1. ratiodämm Systemverteiler «Objekt» (Edelstahl-Profilrohrverteiler mit regulierbaren Durchflussmessern) inkl. ratiodämm Verteiler-Anschluss-Set
  2. ratiodämm Verteilerschrank «Objekt» (Aufputz / Unterputz)
  3. ratiodämm Stellantrieb «Premium» NC 230 V (optional)
  4. ratiodämm Klemmverschraubung (optional)
  5. ratiodämm Winkelspange


Verschiedene Auswahlmöglichkeiten:

  1. Verteilergröße (2 - 12 Heizkreise)
  2. Ausführung des Verteilerschranks (Aufputz / Unterputz)
  3. Stellantriebe (Ohne / Mit)
  4. Größe der Klemmverschraubungen (Ohne / 12 x 1,6 mm / 14 x 2,0 mm / 16 x 2,0 mm / 17 x 2,0 mm)


Bitte beachten Sie, dass bei zusätzlicher Verwendung einer Regelstation der Verteilerschrank in den meisten Fällen größer dimensioniert werden muss. Sprechen Sie uns in diesem Fall einfach an.

ratiodämm Verteiler-Set für Fußbodenheizung
XXL-Ansicht

Damit Wärme auch dort ankommt, wo sie benötigt wird, muss die Verteilung stimmen: Diskret und zuverlässig sorgt das Rundumpaket der ratiodämm Verteiler- und Regeltechnik für eine komfortable Installation und Steuerung der Flächenheizung. Ausgewogen und sinnvoll aufeinander abgestimmt bietet das Sortiment Produktlösungen für jede Anforderung.

Informationen zum Hersteller:

ratiodämm hat sich als kunststoff- und metallverarbeitendes Familienunternehmen auf die Produktion der Komponenten für die Flächenheizung, der Bodendämmung mit Systemplatten sowie Verteilertechnik und Heizrohre spezialisiert. Die Begriffe „ratio” (lateinisch für Vernunft) und „dämm” (in Anlehnung an den wärmedämmenden Rohstoff) bilden die Basis für die Namensgebung und untermauern die klare strategische Ausrichtung, individuelle Produktlösungen für Kunden aus Industrie und Handel (OEM) zu fertigen. Der hohe Qualitätsanspruch erstreckt sich vom Roh- und Vormaterialeinkauf, über die Verarbeitung bis hin zur gütegeprüften Warenauslieferung und wird durch das BVF-Siegel zusätzlich unterstrichen.

Logo BVF Mit dem BVF-Siegel macht ratiodämm deutlich, dass die Markenkunden von einem qualitätsorientierten Zulieferer ausgestattet werden. Der Bundesverband Flächenheizung und Flächenkühlung e.V. kurz BVF genannt, ist der Zusammenschluss von 49 namhafter System- sowie Komponentenanbieter. Sein Ziel ist nicht nur die Verbesserung der Branchenkompetenz, sondern auch die Förderung von Flächenheizungen und Flächenkühlungen im Allgemeinen. Der BVF gilt seit über 40 Jahren als anerkannter Ansprechpartner für Planer, das verarbeitende Gewerbe, interessierte Bauherren sowie Modernisierer. Besonderen Wert legt der Verband dabei auf die sachliche und produktneutrale Informationspolitik in allen Themenbereichen rund um Flächenheizung und -kühlung.

Beschreibung der einzelnen Komponenten

1. ratiodämm Systemverteiler «Objekt» (inkl. ratiodämm Verteiler-Anschluss-Set):

ratiodämm Systemverteiler «Objekt»
XXL-Ansicht

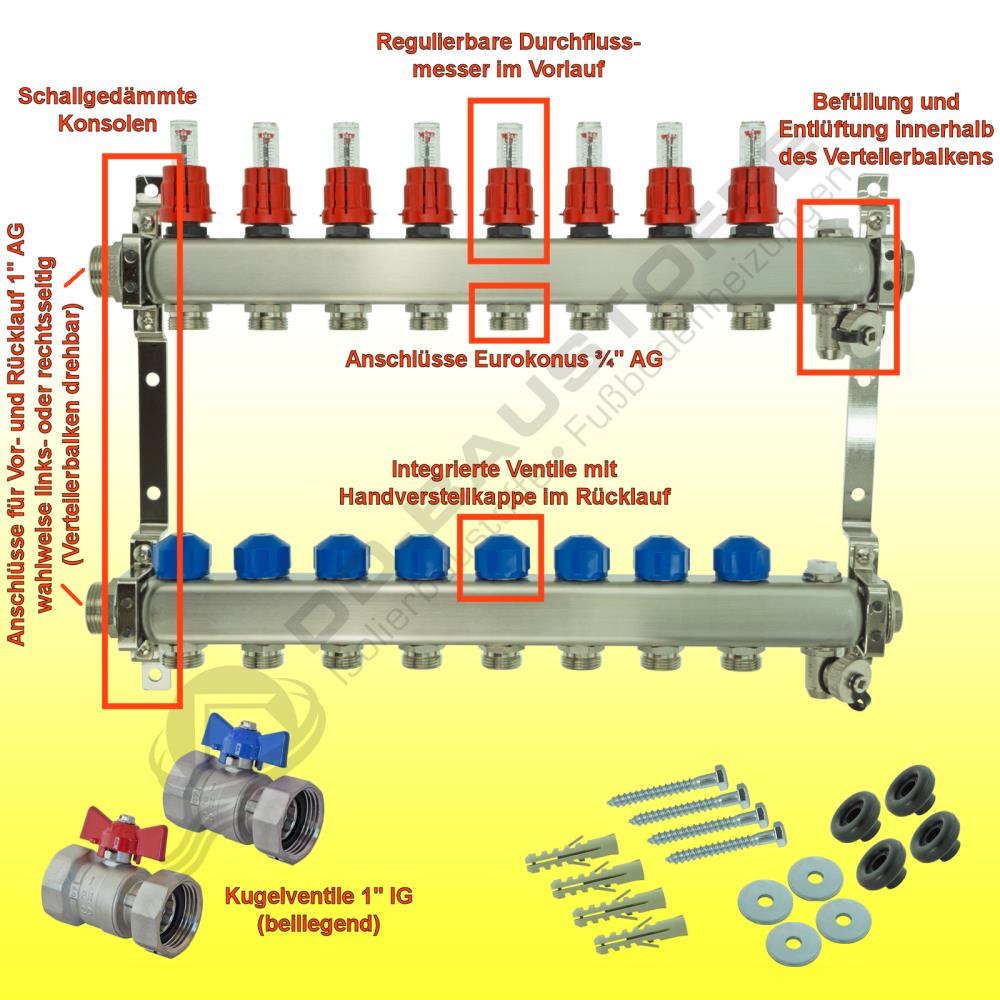

Die Abbildung zeigt beispielhaft einen Verteiler mit 8 Heizkreisen

Robuster Profilrohrverteiler aus Edelstahl (nicht geschweißt), entspricht DIN EN 1264-4. Einfacher Anschluss an den Wärmeerzeuger durch 1" AG. Regulierbare Durchflussmesser (2,5 l/min) im Vorlauf und Absperrventil. Rücklaufbalken mit integrierten Ventilen mit Handverstellkappe. Ideal für die Aufnahme der ratiodämm Stellantriebe. Ausführung: Vor- und Rücklaufbalken mit integriertem Verteilerendset (Befüllen, Entlüften, Spülen). Verteiler ist nicht montiert (schallgedämmte Konsolen aus Stahl sowie Befestigungsmaterial beiliegend).

Sonstige Produktmerkmale:
  • Integration der Füll- und Entleervorrichtung innerhalb des Verteilerbalkens. Hierdurch ist eine bessere Entlüftung der Verteilerbalken möglich, da keine Verengung wie bei einem am Verteilerende montierten Verteiler-Endset vorhanden ist.
  • Einfache Erweiterbarkeit um einen Heizkreis durch Nachrüstung der passenden Ventile sowie eines am Verteilerende liegenden Verteiler-Endsets.
  • Die Verteilerbalken können bei Bedarf gedreht werden, so dass ein rechts- oder linksseitiger Anschluss ermöglicht wird.
  • Lieferung inkl. ratiodämm Verteiler-Anschluss-Set (bestehend aus 2 Kugelventilen mit Überwurfmutter 1" Innengewinde. Länge = 62 mm).



Produktdetails:
ratiodämm Systemverteiler «Objekt» Details
XXL-Ansicht
Abmessungen:
ratiodämm Systemverteiler «Objekt» Abmessungen
XXL-Ansicht



Anzahl der Heizkreise

Länge L (mm)

2

190

3

240

4

290

5

340

6

390

7

440

8

490

9

540

10

590

11

640

12

690

Technische Diagramme:
ratiodämm Systemverteiler «Objekt» Technische Diagramme
XXL-Ansicht

2. ratiodämm Verteilerschrank «Objekt»:

Die ratiodämm Verteilerschränke bilden den optischen Abschluss des Systems. Sie sind aus feuerverzinktem Stahlblech hergestellt und sind durch ihre hochwertigen Materialien und die kompakte Bauweise sehr stabil. Abgestimmt auf die ratiodämm Systemverteiler ermöglichen sie eine einfache und schnelle Montage und Anbringung des Systemverteilers. Je nach Ausführung sind sie als Aufputz- oder Unterputzvariante lieferbar, beide Varianten in weiß / pulverbeschichtet (ähnlich RAL 9016).

Der Verteilerschrank wird passend zum Verteiler und je nach Auswahl in der Ausführung Aufputz oder Unterputz geliefert. Die Größe des Verteilerschranks richtet sich nach der Anzahl der Heizkreise des Verteilers. Details können Sie den unten stehenden Tabellen entnehmen (Beispiel: Beim Kauf eines 6-fach-Verteilers erhalten Sie je nach Auswahl einen Aufputzschrank oder Unterputzschrank in der Größe 680 mm).

Bitte beachten Sie, dass der Verteilerschrank bei zusätzlichem Einbau eines Wärmemengenzählers oder einer Regelstation (vor dem Verteiler) größer dimensioniert werden muss! Bitte kontaktieren Sie uns in diesem Fall.

Ausführung "Aufputz":

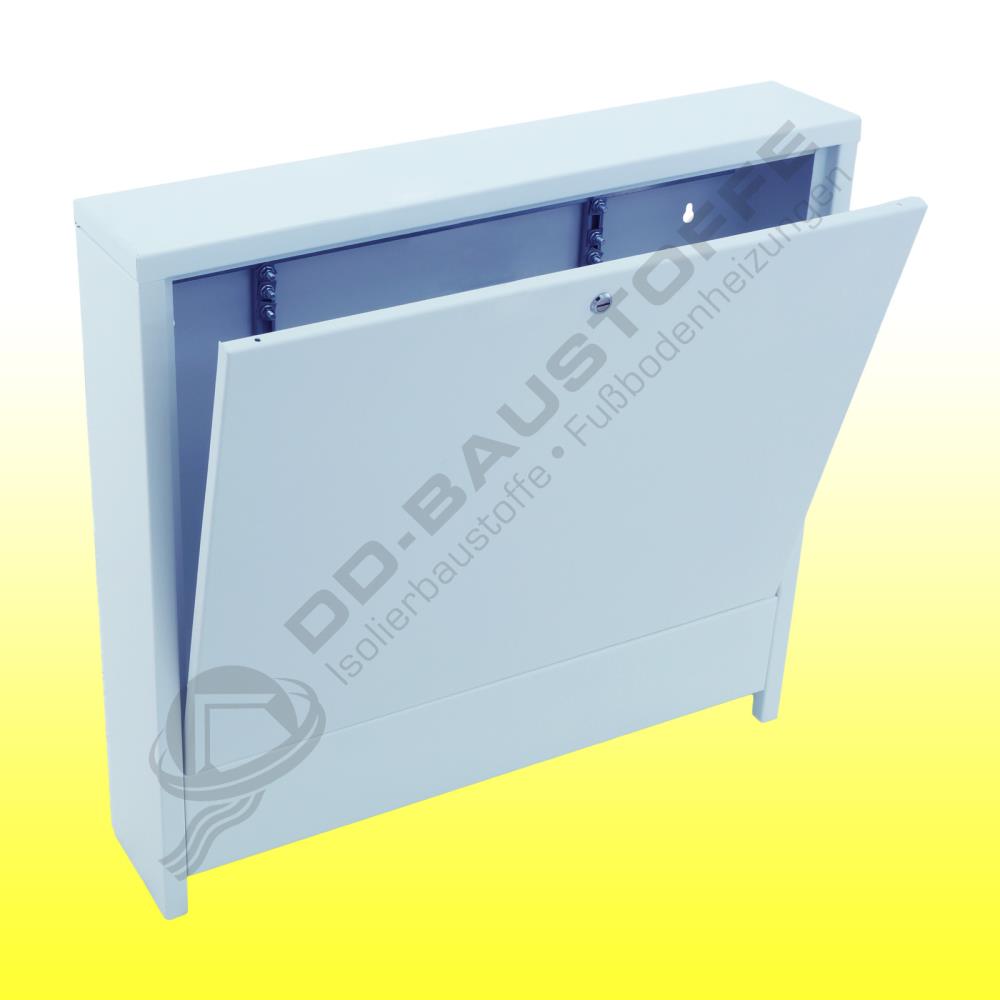

ratiodämm Verteilerschrank Aufputz
XXL-Ansicht

Aufputz-Verteilerschrank komplett weiß pulverbeschichtet (ähnlich RAL 9016), geeignet für alle Sockelleistensysteme und wandbündigem Abschluss. Komplett zerlegbar! Mit Münzschloss. Rückseite mit ausbrechbaren Spezialstanzungen. Wandstärken: 0,9 mm vertärktes Stahlblech, 1,2 mm pulverbeschichtete Teile. Feste Standfüße. Inklusive Universalschiene zur einfachen Montage der ratiodämm Systemverteiler. Im Karton verpackt. Höhe: 640 mm, Tiefe: 130 mm, Breite: Siehe nachfolgende Tabelle.

Abmessungen:
ratiodämm Verteilerschrank Aufputz Abmessungen
XXL-Ansicht



Schrankgröße

Breite A (mm)

Höhe B (mm)

Tiefe C (mm)

Für Verteilergröße (Anzahl der Heizkreise)

AP 2-3

450

640

130

2 - 3

AP 4-5

530

640

130

4 - 5

AP 6-8

680

640

130

6 - 8

AP 9-11

830

640

130

9 - 11

AP 12-15

1030

640

130

12 - 15

Ausführung "Unterputz":

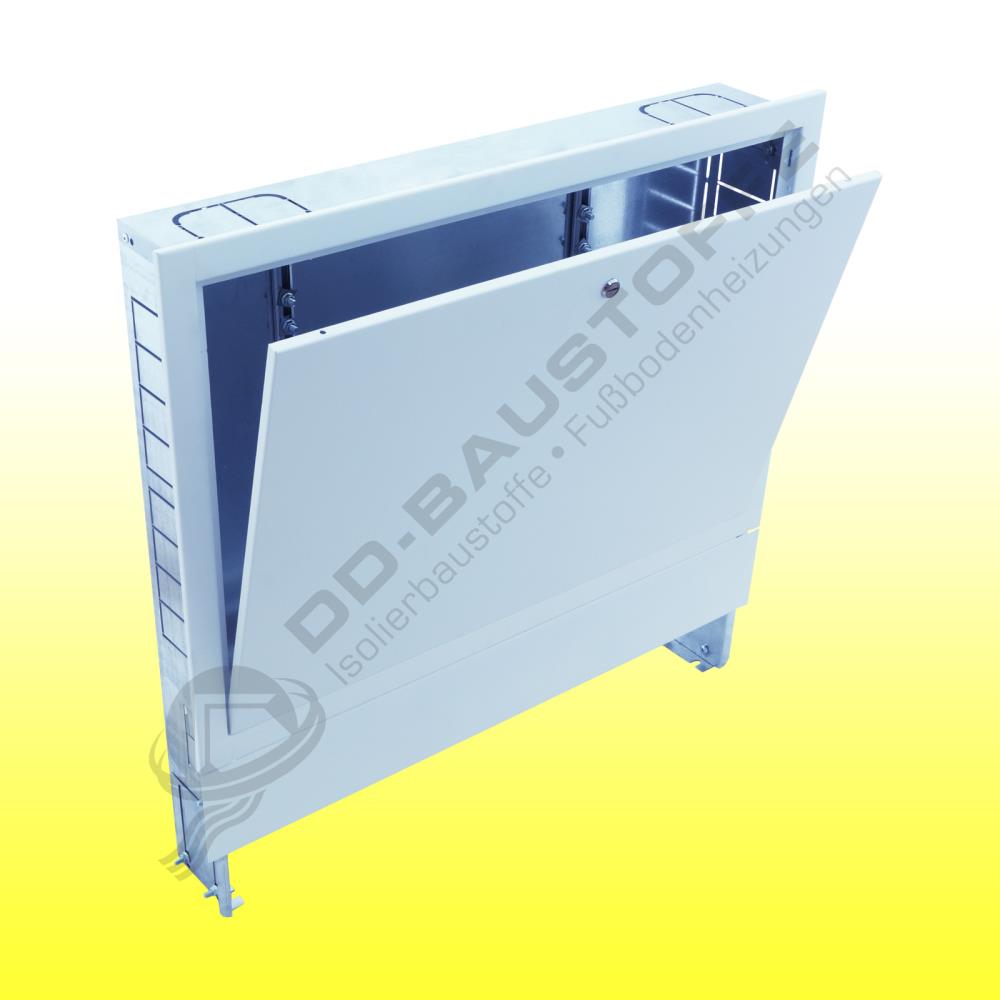

ratiodämm Verteilerschrank Unterputz
XXL-Ansicht

Unterputz-Verteilerschrank mit höhenverstellbaren Standfüßen und steckbarer Frontsichtblende sowie abmontierbarer Estrichprallleiste. Feste Rückwand mit horizontalen Schlitzen zur universellen und schnellen Montage des Verteilers. Rahmen und Tür ermöglichen einen putz- und wandbündigen Anschluss. Mit Münzschloss. Sichtbare Teile (Rahmen und Tür) sind weiß pulverbeschichtet, ähnlich RAL 9016 sowie tiefenverstellbar (110-160 mm). Wandstärken: 0,9 mm verstärktes Stahlblech, 1,2 mm pulverbeschichtete Teile. Inkl. Universalschiene zur einfachen Montage der ratiodämm Systemverteiler. Im Karton verpackt. Höhe: 690 - 790 mm, Tiefe: 110 - 160 mm, Breite: Siehe nachfolgende Tabelle.

Abmessungen:
ratiodämm Verteilerschrank Unterputz Abmessungen
XXL-Ansicht



Schrankgröße

Breite A (mm)

Höhe B (mm)

Tiefe C (mm)

Nischenbreite (mm)

Für Verteilergröße (Anzahl der Heizkreise)

UP 2-3

450

690 - 790

110 - 160

495

2 - 3

UP 4-5

530

690 - 790

110 - 160

575

4 - 5

UP 6-8

680

690 - 790

110 - 160

725

6 - 8

UP 9-11

830

690 - 790

110 - 160

875

9 - 11

UP 12-15

1030

690 - 790

110 - 160

1075

12 - 15

3. ratiodämm Stellantrieb «Premium» NC 230 V (optional):

(Nur im Paket enthalten, wenn bei den Auswahloptionen unter "Stellantriebe" die Option "Mit" ausgewählt wurde)

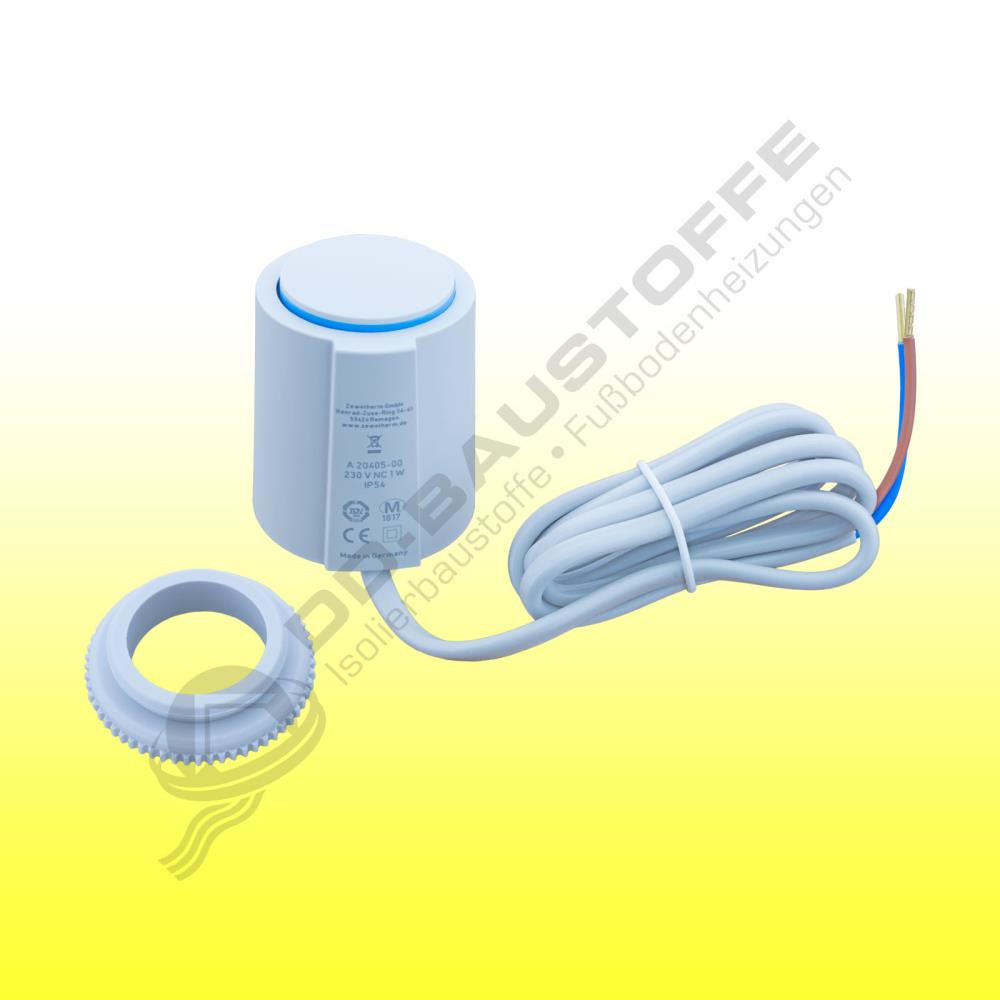

ratiodämm Stellantrieb «Premium»
XXL-Ansicht

Der ratiodämm Stellantrieb «Premium» vereint Energieeffizienz und einfachste Handhabung in kompaktem, modernen Design. Geräuschlos und wartungsfrei öffnet und schließt er die Ventile am Systemverteiler von Flächenheiz- und Kühlsystemen.

Technische Daten:
  • Ausführung: stromlos geschlossen (NC)
  • Betriebsspannung: 230 V AC ±10 %, 50/60 Hz
  • Einschaltstrom, max.: <550 mA für max. 100 ms
  • Betriebsleistung: 1 W
  • Vollständige Kompatibilität zum Ventiladaptersystem
  • Einfache Steckmontage
  • 360° Montagelage
  • Patentierter 100 % - Schutz bei undichten Ventilen
  • Schutzklasse: II
  • Schutzgrad: IP 54
  • "First-Open"-Funktion
  • Geringe Installationshöhe (57,3 mm)
  • CE-Konformität nach: EN 60730
  • Rundum-Funktionsanzeige
  • Umfassender Schutz gegen Überspannungen
  • Stellweg: 4,0 mm
  • Stellkraft: 100 N +5 %
  • Gehäusematerial/-farbe: Polyamid/lichtgrau (RAL 7035)
  • Leitungslänge: 1 m
  • Anschlussleitung/-farbe: 2 x 0,75 mm² PVC (lichtgrau/RAL 7035)
  • Anschlussgewinde M30 x 1,5
  • Anschlussadapter VA 10
  • Medientemperatur: 0°C bis +100°C
  • Lagertemperatur: -25°C bis +60°C
  • Umgebungstemperatur: 0°C bis +60°C



4. ratiodämm Klemmverschraubung (optional):

(Nur im Paket enthalten, wenn bei den Auswahloptionen unter "Klemmverschraubungen" eine Größe ausgewählt wurde)

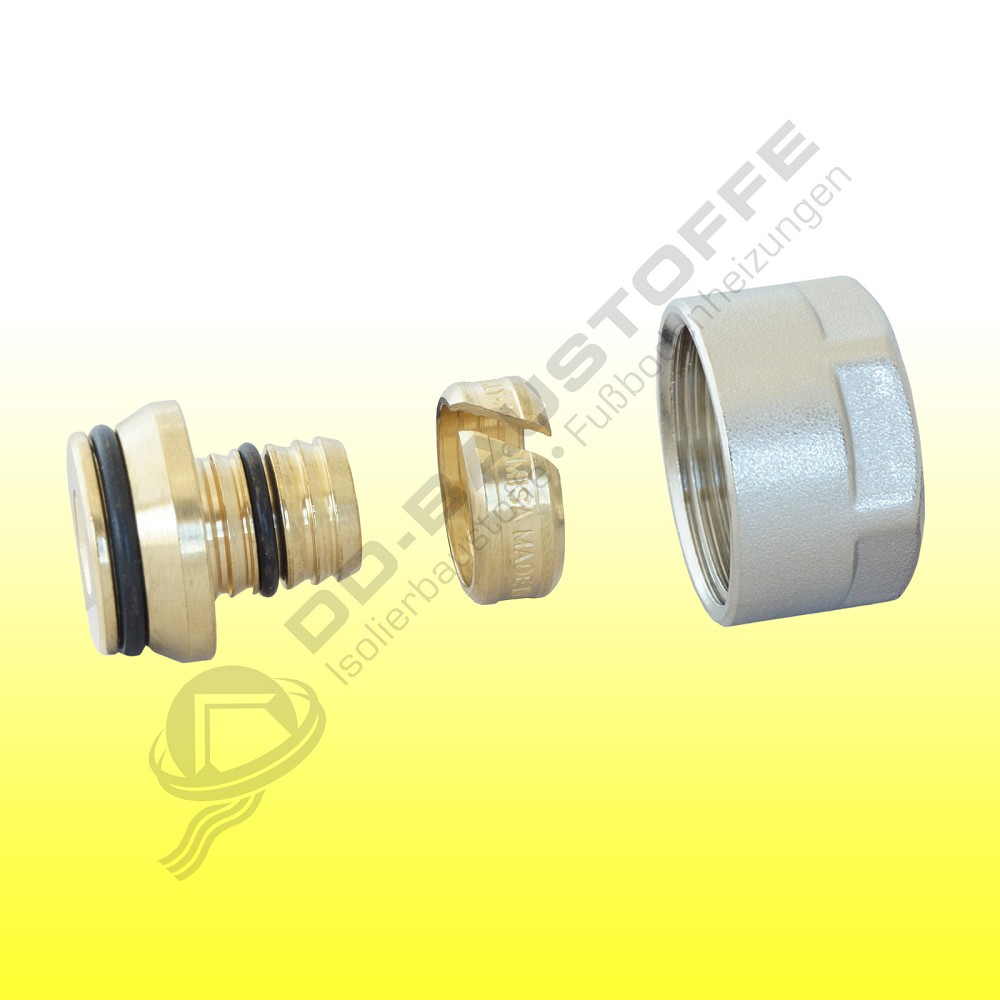

ratiodämm Klemmverschraubung
XXL-Ansicht

Aus Messing vernickelt, gebürstet für Kunststoffrohre. 3-teilig, bestehend aus: Stützhülse mit O-Ring und Eurokonus, Klemmring und Überwurfmutter ¾". Lieferbar in den Größen 12 x 1,6 mm / 14 x 2,0 mm / 16 x 2,0 mm und 17 x 2,0 mm.

Liefermenge: 2 Stück je Abgang am Verteiler (Beispiel: Beim Kauf eines 6-fach-Verteilers erhalten Sie 12 Stück).

Anwendung:
ratiodämm Klemmverschraubung Anwendung
XXL-Ansicht

5. ratiodämm Winkelspange:

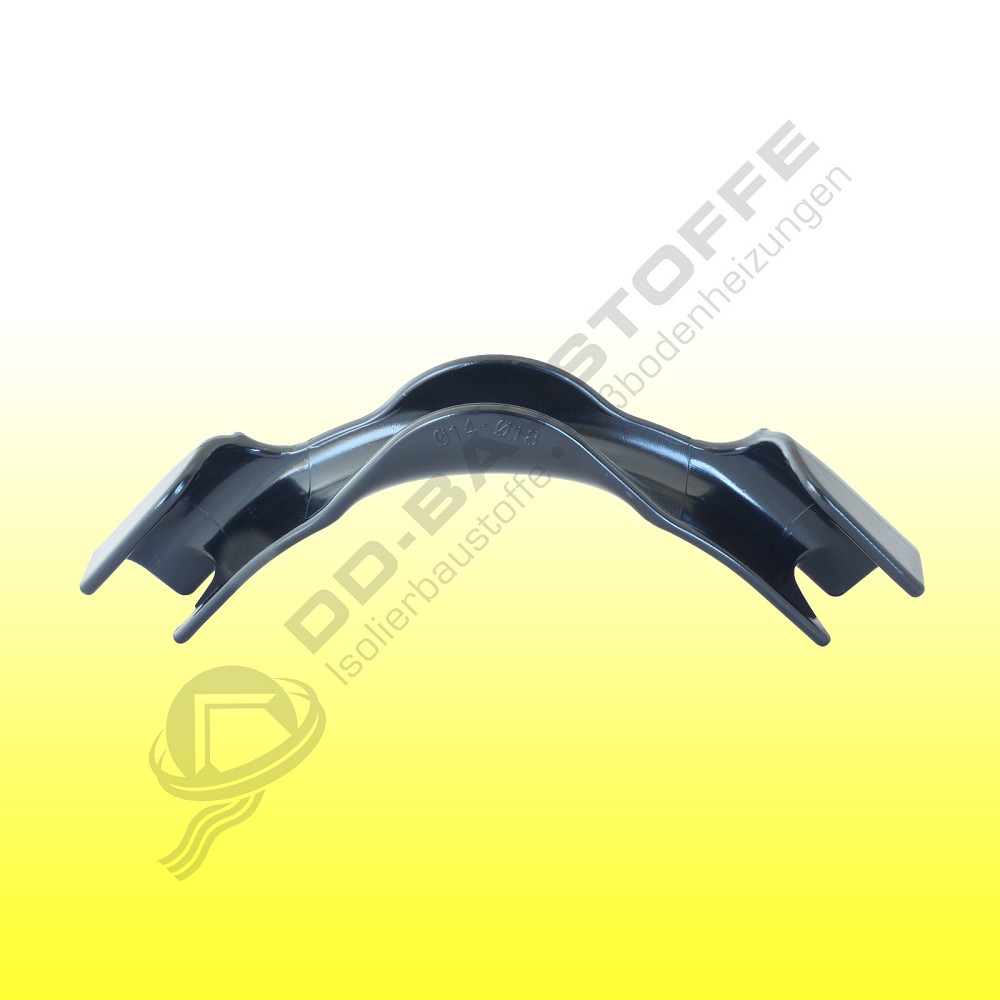

ratiodämm Winkelspange
XXL-Ansicht

Winkelspange in offener Ausführung zum Umlenken der Heizungsrohre im Verteilerbereich. Geeignet für Heizrohre 14 - 18 mm.

Hinweis: Falls Sie bei den Klemmverschraubungen die Größe "12 x 1,6 mm" ausgewählt haben, werden wir die Winkelspangen passend hierzu für Heizrohre 10 - 12 mm liefern.

Liefermenge: 2 Stück je Abgang am Verteiler (Beispiel: Beim Kauf eines 6-fach-Verteilers erhalten Sie 12 Stück).

Anwendung:
ratiodämm Winkelspange Anwendung
XXL-Ansicht
