protec Noppensystem: 10 qm, Folie, 10 cm

Produktinformationen "protec Noppensystem: 10 qm, Folie, 10 cm"



Noppensystem für Fußbodenheizung


Premium-Systempaket des deutschen Herstellers thermodämm - bestehend aus:

  1. protec Noppenfolie U (ohne Isolierung) oder Noppenplatte U (mit 11 mm oder 30-2 mm Isolierung)
  2. protec Heizrohr PE-RT 17 x 2,0 mm (auf Wunsch auch in 16 x 2,0 oder 14 x 2,0 mm ohne Aufpreis lieferbar)
  3. protec Dichtschnur für Noppenplatte
  4. protec Randdämmstreifen 8 x 150mm mit Folienflansch, hinterschnitten


Verschiedene Auswahlmöglichkeiten:

  • Fläche
  • Stärke der Noppenplatte
  • Verlegeabstand der Heizrohre


Lieferung per Spedition: Bitte geben Sie uns nach dem Kauf eine Telefonnummer an, unter der Sie tagsüber zu erreichen sind, da die Spedition den genauen Zustelltermin mit Ihnen absprechen wird!



XXL-Ansicht


Anwendungsbeispiel:

XXL-Ansicht

Professionelles Flächenheizungssystem in Verbindung mit Nassestrich: Die protec Heizrohre werden direkt zwischen die Noppen der protec Noppenplatten geklemmt und anschließend mit Heizestrich überdeckt - kein Befestigungszubehör erforderlich! Alle Komponenten stammen von einem deutschen Hersteller.

Verschiedene Paketgrößen, Isolierstärken und Verlegeabstände der Heizrohre lieferbar. Die genauen Paketinhalte sowie den rechnerischen Materialbedarf können Sie den unten stehenden Tabellen entnehmen.


Information zur Aufbauhöhe:

Die gesamte Aufbauhöhe ergibt sich aus der Stärke der Noppenplatte, der Estrichschicht und der Gesamtstärke des Oberbelags. Sofern unterhalb der Noppenplatte noch eine Zusatzdämmung verwendet wird, muss diese ebenfalls berücksichtigt werden. Die Estrichüberdeckung der Heizrohre muss mindestens 45mm betragen, so dass sich bei Verwendung eines Heizrohres 16x2 eine Gesamtstärke des Estrichs von mindestens 61mm ergibt. Bei Verwendung einer Noppenplatte 30-2 würde sich so ein Gesamtaufbau von 91mm zzgl. Oberbelag und ggf. Zusatzdämmung ergeben.

Zur Reduzierung der Aufbauhöhe kann die Estrichstärke mit einem speziellen Estrichzusatz um ca. 20mm reduziert werden. Diesen können wir Ihnen separat anbieten. Sofern hier Bedarf besteht, sprechen Sie uns diesbezüglich einfach an.


Orientierungswerte zu den Verlegeabständen:

Beim Einsatz einer Wärmepumpe als Wärmeerzeuger ist aufgrund der geringen Vorlauftemperatur meistens ein Verlegeabstand von höchstens 10 cm erforderlich. Bei Einzatz eines konventionellen Heizkessels reichen meist 15 oder 20 cm. In Badezimmern sollte wegen der höheren Raumtemperatur generell mit höchstens 10 cm Verlegeabstand gearbeitet werden. Bitte beachten Sie jedoch, dass es sich bei diesen Angaben um unverbindliche Richtwerte handelt. Die erforderlichen Verlegeabstände sind immer bauseits zu prüfen!


Informationen zum Hersteller:

Mit über 25jähriger Erfahrung handelt es sich bei dem Familienunternehmen thermodämm aus Übach-Palenberg um einen deutschen Hersteller von Flächenheizungssystemen, der Komplettlösungen für den Neubau sowie für die Sanierungen oder Renovierung von bestehenden Flächen bietet. Mit einem hohen Bekanntheitsgrad und großer Akzeptanz durch sehr gute Qualität zu fairen Preisen hat sich das Label „protec Flächenheizung“ im Markt etabliert. Die Produktion findet an zwei deutschen Standorten in Übach-Palenberg und Schkopau statt. Durch kompetente Mitarbeiter, kurze Entscheidungswege und hohe logistische Flexibilität werden schnelle und zuverlässige Betriebsabläufe sowie eine attraktive Preisgestaltung ermöglicht.


Beschreibung der einzelnen Komponenten

1. Je nach Auswahl: protec Noppenfolie U (ohne Isolierung) oder Noppenplatte U (mit 11 mm oder 30-2 mm Isolierung):

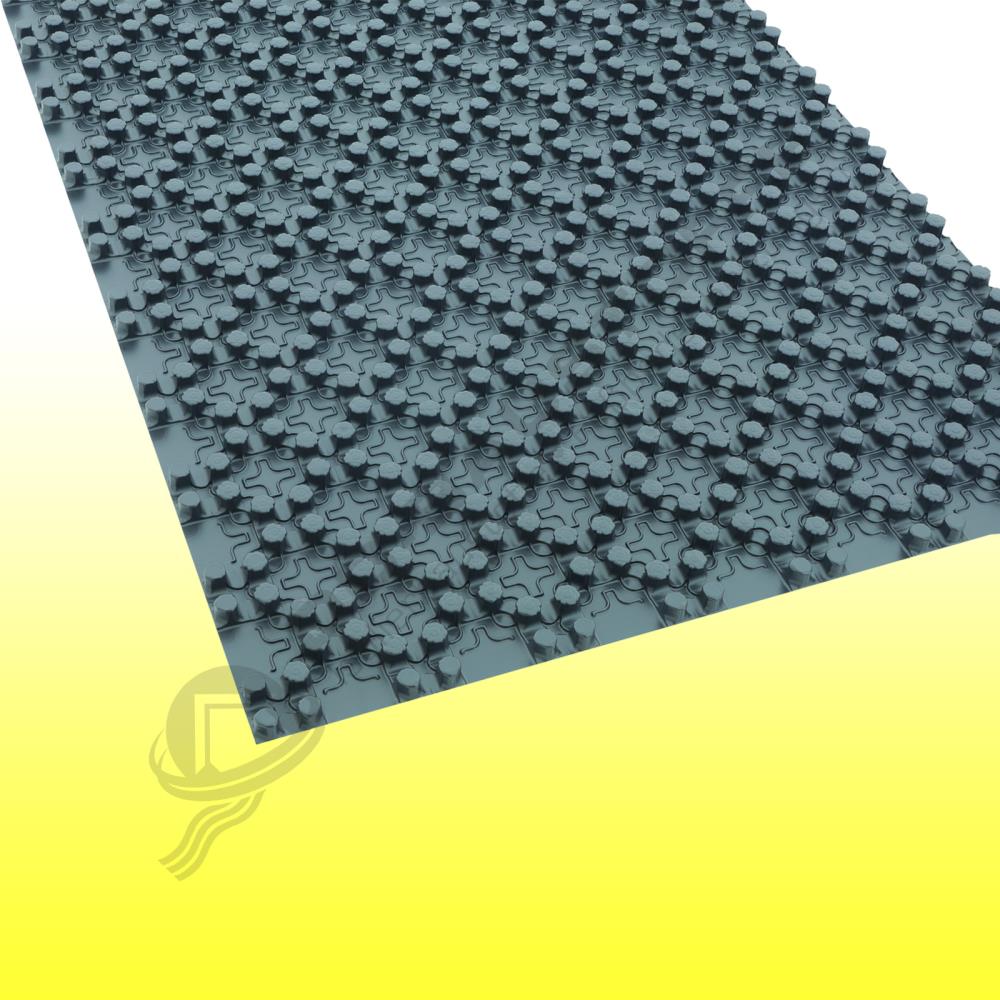

Noppenfolie U
(ohne Isolierung)

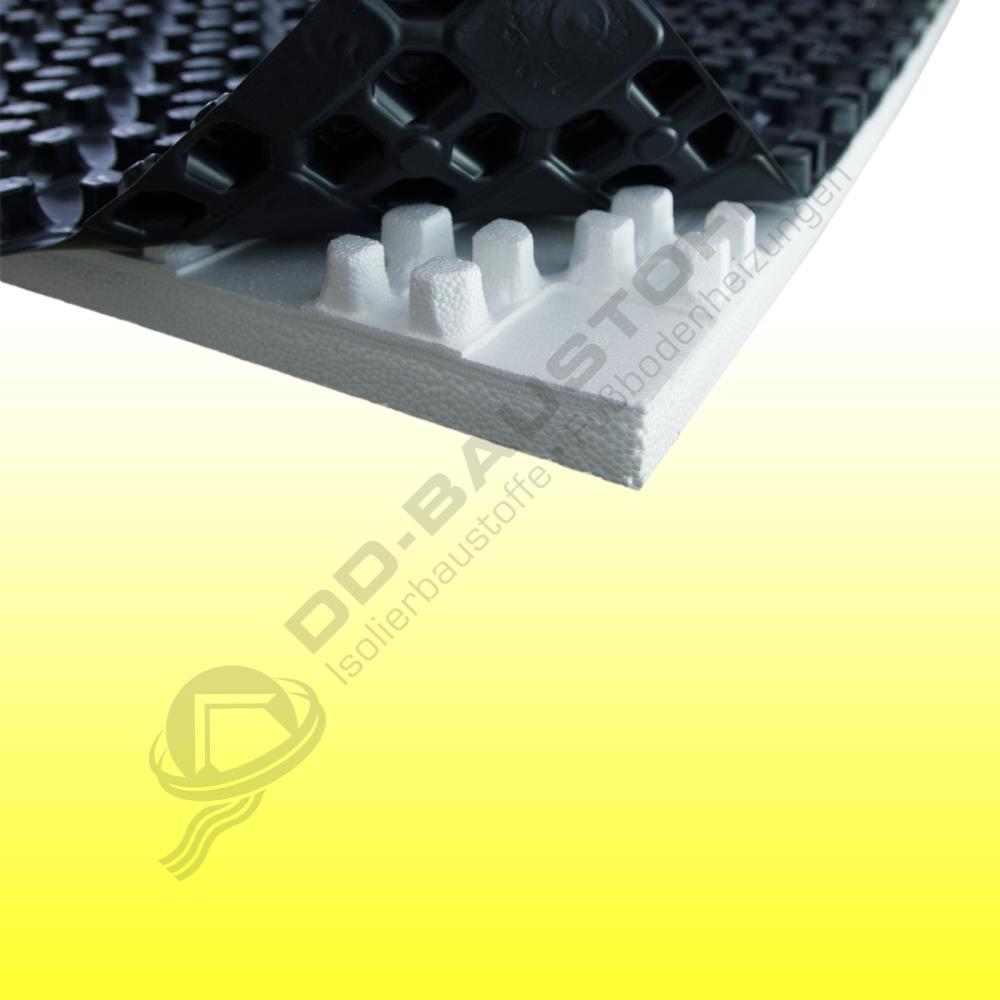

Noppenplatte U
(mit Isolierung)

XXL-AnsichtXXL-Ansicht



XXL-AnsichtXXL-Ansicht



Verlegung
der Heizrohre

Verbindung
der Plattenstöße

XXL-AnsichtXXL-Ansicht



Die protec Noppenplatte U dient als universelle Platte zur Aufnahme der protec Heizrohre der Dimensionen 14 x 2,0 mm, 16 x 2,0 mm und 17 x 2,0 mm; hergestellt aus einer stabilen zweiseitig überlappenden EPS-Tiefziehfolie inklusive Wärmedämmung (11 mm) bzw. Wärme- und Trittschalldämmung (30-2 mm) mit ausgeschäumten Rohrhaltenoppen. Die Noppengeometrie ermöglicht das Verlegen der Heizrohre in axialer und diagonaler Ausrichtung. Die Noppenplatten sind kartonverpackt.

Sofern die erforderliche Isolierung bereits bauseits vorhanden ist und die Aufbauhöhe reduziert werden soll, bietet sich die Verwendung der Noppenfolie U an.


Eigenschaften:

  • Ausgeschäumte Rohrhaltenoppen sorgen für eine hohe Stabilität
  • Zweiseitige Überlappung mit Druckknopf-Verlegetechnik
  • Einfache und schnelle Montage
  • Axiale und diagonale Rohrfixierung
  • Für Heizrohre der Dimensionen 14x2mm, 16x2mm und 17x2mm
  • Ein-Mann-Montage möglich



Technische Daten (Noppenfolie U):

  • Abmessung: 1.420 x 880 mm
  • Noppenüberlappung (2-seitig): ca. 25mm
  • Noppenhöhe: 19 mm
  • Rastermaß axial: 60 mm
  • Rastermaß diagonal: 90 mm
  • Aufnahme Rohrdimension: 14/2 bis 17/2 mm
  • Verbindung: Druckknopfsystem



Technische Daten (Noppenplatte U 11 mm):

  • Abmessung: 1.420 x 880 mm
  • Hergestellt nach DIN EN 13163
  • Anwendungstyp nach DIN 4108-10: DEO dm
  • Wärmeleitgruppe 035
  • Dämmstärke: 11 mm
  • Druckspannung (10% Stauchung): =100kPa
  • R Lamda: 0,314 m² K/W
  • Belastbarkeit: 20 kN
  • Noppenüberlappung (2-seitig): ca. 25mm
  • Noppenhöhe: 19 mm
  • Gesamthöhe inkl. Isolierung: 30 mm
  • Rastermaß axial: 55 mm
  • Rastermaß diagonal: ca. 78 mm
  • Aufnahme Rohrdimension: 14/2 bis 17/2 mm
  • Verbindung: Druckknopfsystem
  • CE - Kennzeichenschlüssel: DIN-EN13163-T2-L1-W1-S1-P3-DS(70,-)3-DS(N)5-BS150-DLT1(5)-CS(10)100



Technische Daten (Noppenplatte U 30-2 mm):

  • Abmessung: 1.420 x 880 mm
  • Hergestellt nach DIN EN 13163
  • Anwendungstyp nach DIN 4108-10: DES sg
  • Wärmeleitgruppe 040
  • Belastbarkeit 5,0 kN/m²
  • Dämmstärke: 30 mm
  • Stauchung: 2 mm
  • Trittschallverbesserung: 28 dB
  • Dyn. Steifigkeit: =20 MN/m³
  • R Lamda: 0,75 m² K/W
  • Noppenüberlappung (2-seitig): ca. 25mm
  • Noppenhöhe: 19 mm
  • Gesamthöhe inkl. Isolierung: 49 mm
  • Rastermaß axial: 55 mm
  • Rastermaß diagonal: ca. 78 mm
  • Aufnahme Rohrdimension: 14/2 bis 17/2 mm
  • Verbindung: Druckknopfsystem
  • CE - Kennzeichenschlüssel: DIN-EN13163-T4-L1-W1-S1-P3-DS(N)5-BS100-SD20-CP2

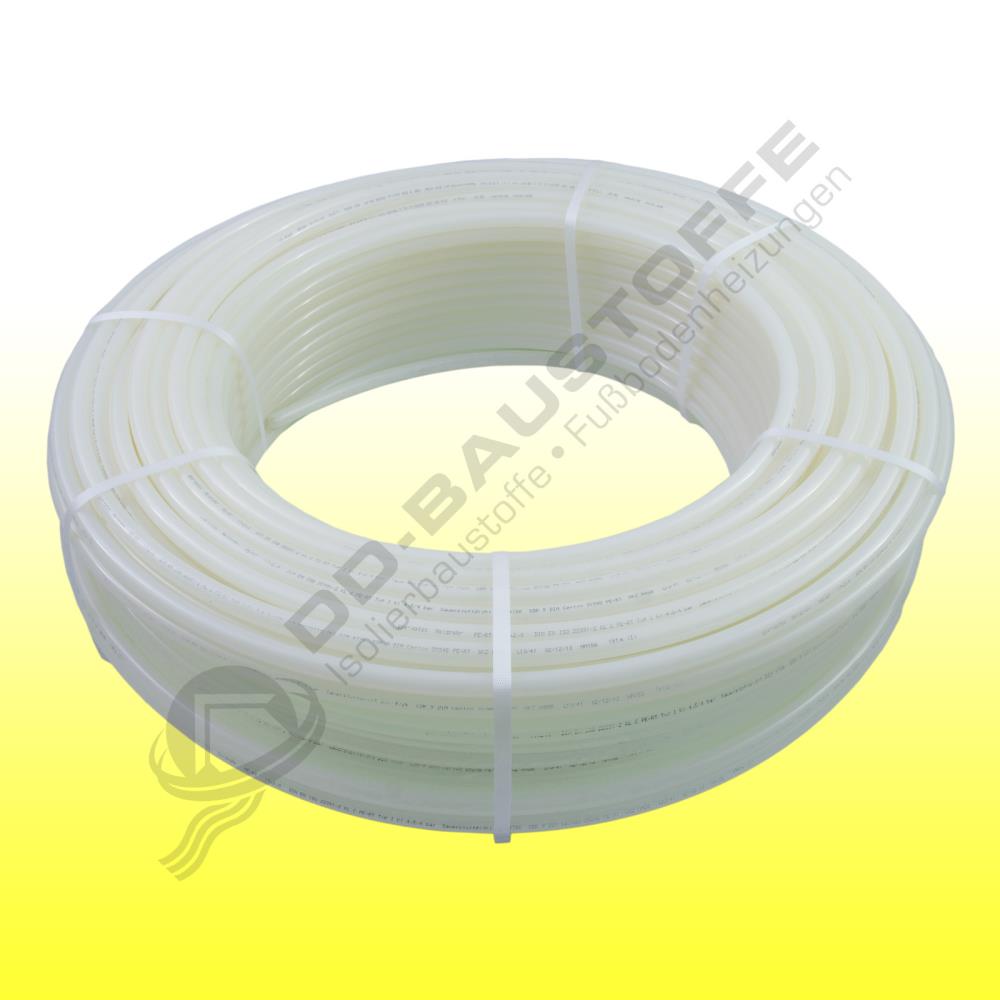

2. protec Heizrohr PE-RT 17 x 2,0 mm:

Hochwertige 5-Schicht-Ausführung (PE-RT Typ II) mit innenliegender EVOH-Sauerstoffsperrschicht!


XXL-Ansicht

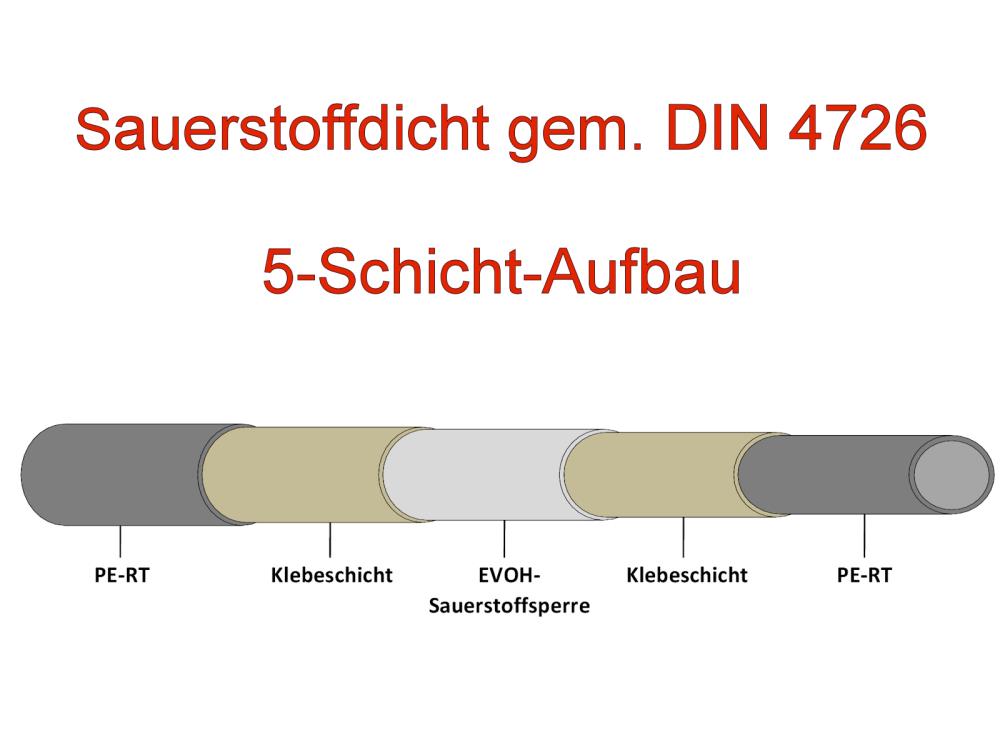

Schichtaufbau:

XXL-Ansicht



Die Lieferung erfolgt grundsätzlich in 200m-Ringen, ggf. wird die Menge um einen 100m-Ring ergänzt. Wenn Ihr Paket beispielsweise 900m Heizrohr enthält, erhalten Sie 4x200m und 1x100m. Bitte beachten Sie, dass aufgrund der entstehenden Leitungswiderstände eine Länge von max. 120 m pro Heizkreis nicht überschritten werden sollte.


Zusätzliche aufpreisfreie Optionen - bitte bei Bedarf in der Kaufabwicklung angeben:

  • 600m-Großrollen ab einer Paketgröße, die mind. 600m Heizrohr enthält (s. unten stehende Tabelle)
  • Rohrdimension 16 x 2,0 oder 14 x 2,0 mm anstatt 17 x 2,0 mm
  • Rohrabroller für Großrollen für max. 2 Wochen gegen Kaution


Eigenschaften:

  • Made in Germany
  • Neuester PE-RT Rohrwerkstoff Typ II mit erhöhter Temperaturbeständigkeit
  • Sauerstoffdicht gem. DIN 4726 zur Vorbeugung von Inkrustation im Heizsystem
  • Schutz der Sauerstoffsperrschicht vor mechanischen Beschädigungen durch 5-Schicht-Technologie
  • Langzeittemperaturbeständig durch einzigartigen Molekülaufbau
  • Homogener und dauerhafter Materialverbund durch Herstellung im Coextrusionsverfahren
  • Korrosionsfrei und unempfindlich gegenüber Oxidation
  • Konstante Fließgeschwindigkeit und Vermeidung von Schmutzablagerungen durch glatte Oberflächen
  • Hochflexibel und leicht zu verarbeiten, auch bei Minustemperaturen
  • Geeignet für Fußbodenheizung, Wandheizung, Fußbodenkühlung, Deckenkühlung
  • Erfüllt die DIN 16833
  • Zugelassen gemäß SKZ A 704



Technische Daten:

  • Aussendurchmesser: 17 mm
  • Innendurchmesser: 13 mm
  • Wandstärke: 2,0 mm
  • Wasserinhalt: 0,133 l/m
  • Gewicht: 0,09 kg/m
  • Max. Betriebsdruck: 6 bar
  • Betriebstemperatur: 70 °C (Höchsttemperatur 95 °C)
  • Ausdehnungskoeffizient: 1,5 x 10-4K-1 mm/mK
  • Dichte: ca. 0,933 g/cm³
  • Wärmeleitfähigkeit: 0,35 W/mK



Maximale Fläche pro Heizkreis (bei Verlegung von 120 m Rohrlänge):

  • Ca. 13,64 m² bei Verlegeabstand 10 cm
  • Ca. 20,69 m² bei Verlegeabstand 15 cm
  • Ca. 26,09 m² bei Verlegeabstand 20 cm

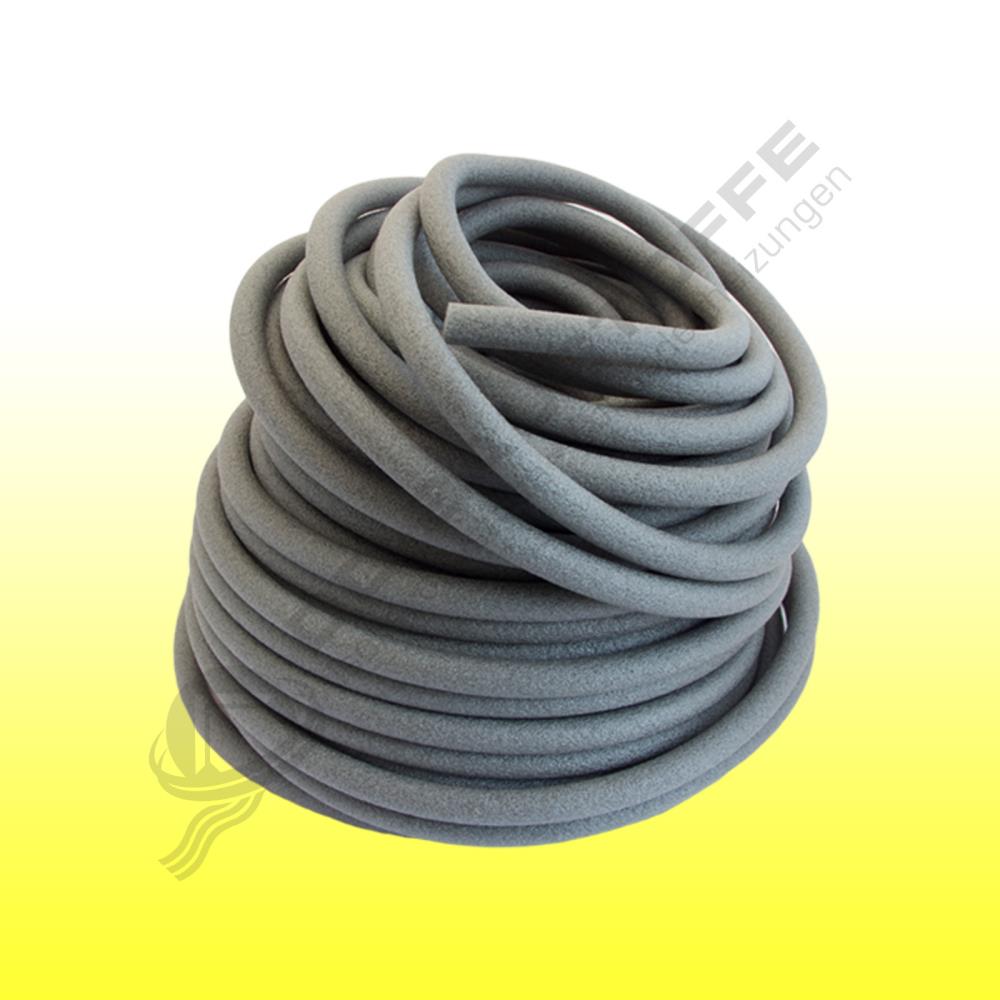

3. protec Dichtschnur für Noppenplatte:

XXL-Ansicht



Anwendungsbeispiel

Verlegung

XXL-AnsichtXXL-Ansicht



Dichtschnur zur estrichdichten Verbindung der Noppenplatten im Randbereich. Die Folienlasche des Randdämmstreifens wird mit der Dichtschnur zwischen den Noppen der Noppenplatte fixiert. Lieferung in Längen von 50m und 10m.



4. protec Randdämmstreifen 8 x 150mm mit Folienflansch, hinterschnitten:

XXL-Ansicht



Randdämmstreifen mit Folienlasche zur schallbrückenfreien Verlegung von schwimmenden Estrichen, Fließestrichen und Estrichen mit FBH. Aus extrudiertem Polyethylen-Schaumstoff, geschlossenzellig.

  • Höchste Elastizität, reißfest, keine Wasseraufnahme.
  • Mit angeschweißter Lasche aus PE-Folie. 100 % HFCKW- und HFKW-frei.
  • Breite: 150 mm
  • Stärke: 8 mm
  • Rollenlänge: 25 m




Verarbeitungshinweise

Hinweis: Alle Arbeiten sind durch zugelassene Fachbetriebe unter Berücksichtigung der gültigen Vorschriften auszuführen!

    1. Verlegung des Randdämmstreifens:
      Zuerst wird der Randdämmstreifen an der Wand befestigt. Der angeschweißte Folienflansch muss sichtbar nach vorne ragen, damit er bei der anschließenden Verlegung der Noppenplatte auf diese aufgelegt werden kann.



    1. Verlegung der Noppenplatten:
      Anschließend erfolgt die Verlegung der Noppenplatten. Durch die Stoß-an-Stoß-Verlegung entsteht eine nahezu verschnittfreie Verarbeitung. Die Verbindung der Platten erfolgt durch einfaches Aufdrücken der Stülpnoppen auf die Aufnahmenoppen. Hierdurch entsteht eine durchgängige, estrichdichte Fläche für die anschließende Heizrohrverlegung. Bei Resten einfach die Deckfolie ablösen, das Dämmelement um eine Noppenreihe kürzen und die Folie mit Überlappung wieder aufstecken.



    1. Verlegung des Heizrohrs:
      Das Heizrohr wird einfach mit dem Fuß in die Noppen gedrückt. Durch die Noppenanordnung ist eine axiale (90°) oder diagonale (45°) Verlegung möglich.



    1. Randabdichtung:
      Die Noppenplatte ist am Randdämmstreifen mittels der Dichtschnur estrichdicht zu verlegen.



  1. Zusätzliche Hinweise:
    • Falls gemäß EnEV eine zusätzliche Dämmschicht (z .B. Dämmung gegen Erdreich) erforderlich ist, so ist diese vor der Verlegung der Systemdämmung vollflächig einzubringen.
    • Im Türdurchgang oder vor Heizkreisverteilern wird eine Ausgleichsplatte eingesetzt, die mit einer gewebeverstärkten Foliendeckschicht kaschiert ist. Hier werden die Heizrohre mit Tackernadeln auf der Ausgleichsplatte befestigt.
    • Sollte der Einbau von Verbindungskupplungen im Reparaturfall erforderlich sein (nur in geraden Rohrstücken), müssen diese in der Revisionszeichnung genau positioniert und bezeichnet werden.
    • Bei der Kreuzung von Dehnfugen durch die Rohre sind diese an dieser Stelle mit Schutzrohren von mind. 300 mm Länge zu versehen. Dehnfugen dürfen nur in einer Ebene und nur von Zuleitungen gekreuzt werden.

Paketinhalte

PaketgrößeKomponenteVerlegeabstand
10 cm15 cm20 cm
10 m²Noppenplatte10 m²10 m²10 m²
 Heizrohr100 m100 m100 m
 Dichtschnur20 m20 m20 m
 Randdämmstreifen25 m25 m25 m
20 m²Noppenplatte20 m²20 m²20 m²
 Heizrohr200 m200 m100 m
 Dichtschnur20 m20 m20 m
 Randdämmstreifen25 m25 m25 m
30 m²Noppenplatte30 m²30 m²30 m²
 Heizrohr300 m200 m200 m
 Dichtschnur30 m30 m30 m
 Randdämmstreifen50 m50 m50 m
40 m²Noppenplatte40 m²40 m²40 m²
 Heizrohr400 m300 m200 m
 Dichtschnur40 m40 m40 m
 Randdämmstreifen50 m50 m50 m
50 m²Noppenplatte50 m²50 m²50 m²
 Heizrohr500 m300 m300 m
 Dichtschnur50 m50 m50 m
 Randdämmstreifen50 m50 m50 m
60 m²Noppenplatte60 m²60 m²60 m²
 Heizrohr600 m400 m300 m
 Dichtschnur60 m60 m60 m
 Randdämmstreifen75 m75 m75 m
70 m²Noppenplatte70 m²70 m²70 m²
 Heizrohr700 m500 m400 m
 Dichtschnur70 m70 m70 m
 Randdämmstreifen75 m75 m75 m
80 m²Noppenplatte80 m²80 m²80 m²
 Heizrohr800 m500 m400 m
 Dichtschnur80 m80 m80 m
 Randdämmstreifen100 m100 m100 m
90 m²Noppenplatte90 m²90 m²90 m²
 Heizrohr800 m600 m500 m
 Dichtschnur90 m90 m90 m
 Randdämmstreifen100 m100 m100 m
100 m²Noppenplatte100 m²100 m²100 m²
 Heizrohr900 m600 m500 m
 Dichtschnur100 m100 m100 m
 Randdämmstreifen100 m100 m100 m
110 m²Noppenplatte110 m²110 m²110 m²
 Heizrohr1000 m700 m600 m
 Dichtschnur110 m110 m110 m
 Randdämmstreifen125 m125 m125 m
120 m²Noppenplatte120 m²120 m²120 m²
 Heizrohr1100 m700 m600 m
 Dichtschnur120 m120 m120 m
 Randdämmstreifen125 m125 m125 m
130 m²Noppenplatte130 m²130 m²130 m²
 Heizrohr1200 m800 m600 m
 Dichtschnur130 m130 m130 m
 Randdämmstreifen150 m150 m150 m
140 m²Noppenplatte140 m²140 m²140 m²
 Heizrohr1300 m900 m700 m
 Dichtschnur140 m140 m140 m
 Randdämmstreifen150 m150 m150 m
150 m²Noppenplatte150 m²150 m²150 m²
 Heizrohr1400 m900 m700 m
 Dichtschnur150 m150 m150 m
 Randdämmstreifen150 m150 m150 m
160 m²Noppenplatte160 m²160 m²160 m²
 Heizrohr1500 m1000 m800 m
 Dichtschnur160 m160 m160 m
 Randdämmstreifen175 m175 m175 m
170 m²Noppenplatte170 m²170 m²170 m²
 Heizrohr1500 m1000 m800 m
 Dichtschnur170 m170 m170 m
 Randdämmstreifen175 m175 m175 m
180 m²Noppenplatte180 m²180 m²180 m²
 Heizrohr1600 m1100 m900 m
 Dichtschnur180 m180 m180 m
 Randdämmstreifen200 m200 m200 m
190 m²Noppenplatte190 m²190 m²190 m²
 Heizrohr1700 m1200 m900 m
 Dichtschnur190 m190 m190 m
 Randdämmstreifen200 m200 m200 m
200 m²Noppenplatte200 m²200 m²200 m²
 Heizrohr1800 m1200 m1000 m
 Dichtschnur200 m200 m200 m
 Randdämmstreifen200 m200 m200 m
220 m²Noppenplatte220 m²220 m²220 m²
 Heizrohr2000 m1300 m1100 m
 Dichtschnur220 m220 m220 m
 Randdämmstreifen225 m225 m225 m
240 m²Noppenplatte240 m²240 m²240 m²
 Heizrohr2200 m1400 m1200 m
 Dichtschnur240 m240 m240 m
 Randdämmstreifen250 m250 m250 m
260 m²Noppenplatte260 m²260 m²260 m²
 Heizrohr2300 m1600 m1200 m
 Dichtschnur260 m260 m260 m
 Randdämmstreifen275 m275 m275 m
280 m²Noppenplatte280 m²280 m²280 m²
 Heizrohr2500 m1700 m1300 m
 Dichtschnur280 m280 m280 m
 Randdämmstreifen300 m300 m300 m
300 m²Noppenplatte300 m²300 m²300 m²
 Heizrohr2700 m1800 m1400 m
 Dichtschnur300 m300 m300 m
 Randdämmstreifen300 m300 m300 m





Materialbedarf pro m² Fußbodenheizung (ca.-Angaben)

KomponenteVerlegeabstand
10 cm15 cm20 cm
Noppenplatte1,0 m²1,0 m²1,0 m²
Heizrohr8,8 m5,8 m4,6 m
Dichtschnur1,0 m1,0 m1,0 m
Randdämmstreifen1,0 m1,0 m1,0 m




Lieferung per Spedition: Bitte geben Sie uns nach dem Kauf eine Telefonnummer an, unter der Sie tagsüber zu erreichen sind, da die Spedition den genauen Zustelltermin mit Ihnen absprechen wird!

Weitere Systemkomponenten für Fußbodenheizungen finden Sie in unserem Shop!



thermodämm bietet Komplettlösungen für den Neubau sowie für die Sanierungen oder Renovierung von bestehenden Flächen. Mit einem hohen Bekanntheitsgrad und großer Akzeptanz hat sich das Label „protec Flächenheizung“ im Markt etabliert und Freunde bei den Verarbeitern geschaffen - sehr gute Qualität zu fairen Preisen! Sie erhalten umfangreiche Produktinformationen auf den Kern reduziert. Dies sorgt für hohe Transparenz und einen schnellen Zugriff und vermeidet eventuelle Irretationen.
