247,64 €
Sofort verfügbar, Lieferzeit: ca. 2-4 Werktage (Speditionsversand)
Ihr Rundum-sorglos-Paket für Fußbodenheizungen und Isolierbaustoffe
- Service-Telefon: Montags bis freitags von 7:00 Uhr bis 16:00 Uhr erreichbar
- Kostenloser Versand: Bei fast allen Artikeln
- 1 Monat Widerrufsrecht: Rücksendung ohne Angabe einer Begründung
- Ausgezeichnet mit dem Excellent Shop Award von Trusted Shops
protec Noppensystem für Fußbodenheizung mit Alu-Mehrschichtverbundrohr
Premium-Systempaket des deutschen Herstellers thermodämm - bestehend aus:
- protec Noppenfolie U (ohne Isolierung) oder Noppenplatte U (mit 11 mm oder 30-2 mm Isolierung)
- protec Mehrschichtverbundrohr mit Aluminiumkern 16 x 2,0 mm (auf Wunsch auch in 14 x 2,0 mm ohne Aufpreis lieferbar)
- protec Dichtschnur für Noppenplatte
- protec Randdämmstreifen 8 x 150mm mit Folienflansch, hinterschnitten
Verschiedene Auswahlmöglichkeiten:
- Fläche
- Stärke der Noppenplatte
- Verlegeabstand der Heizrohre
Lieferung per Spedition: Bitte geben Sie uns nach dem Kauf eine Telefonnummer an, unter der Sie tagsüber zu erreichen sind, da die Spedition den genauen Zustelltermin mit Ihnen absprechen wird!
XXL-Ansicht |

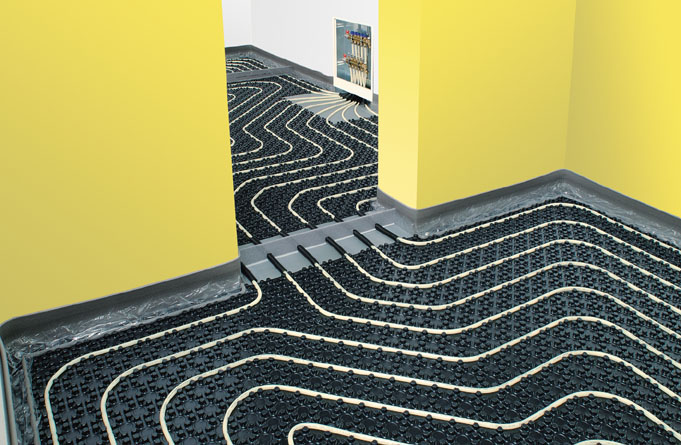

Anwendungsbeispiel:
XXL-Ansicht |
Professionelles Flächenheizungssystem in Verbindung mit Nassestrich: Die protec Heizrohre werden direkt zwischen die Noppen der protec Noppenplatten geklemmt und anschließend mit Heizestrich überdeckt - kein Befestigungszubehör erforderlich! Alle Komponenten stammen von einem deutschen Hersteller.
Verschiedene Paketgrößen, Isolierstärken und Verlegeabstände der Heizrohre lieferbar. Die genauen Paketinhalte sowie den rechnerischen Materialbedarf können Sie den unten stehenden Tabellen entnehmen.
Information zur Aufbauhöhe:
Die gesamte Aufbauhöhe ergibt sich aus der Stärke der Noppenplatte, der Estrichschicht und der Gesamtstärke des Oberbelags. Sofern unterhalb der Noppenplatte noch eine Zusatzdämmung verwendet wird, muss diese ebenfalls berücksichtigt werden. Die Estrichüberdeckung der Heizrohre muss mindestens 45mm betragen, so dass sich bei Verwendung eines Heizrohres 16x2 eine Gesamtstärke des Estrichs von mindestens 61mm ergibt. Bei Verwendung einer Noppenplatte 30-2 würde sich so ein Gesamtaufbau von 91mm zzgl. Oberbelag und ggf. Zusatzdämmung ergeben.
Zur Reduzierung der Aufbauhöhe kann die Estrichstärke mit einem speziellen Estrichzusatz um ca. 20mm reduziert werden. Diesen können wir Ihnen separat anbieten. Sofern hier Bedarf besteht, sprechen Sie uns diesbezüglich einfach an.
Orientierungswerte zu den Verlegeabständen:
Beim Einsatz einer Wärmepumpe als Wärmeerzeuger ist aufgrund der geringen Vorlauftemperatur meistens ein Verlegeabstand von höchstens 10 cm erforderlich. Bei Einzatz eines konventionellen Heizkessels reichen meist 15 oder 20 cm. In Badezimmern sollte wegen der höheren Raumtemperatur generell mit höchstens 10 cm Verlegeabstand gearbeitet werden. Bitte beachten Sie jedoch, dass es sich bei diesen Angaben um unverbindliche Richtwerte handelt. Die erforderlichen Verlegeabstände sind immer bauseits zu prüfen!
Informationen zum Hersteller:
Mit über 25jähriger Erfahrung handelt es sich bei dem Familienunternehmen thermodämm aus Übach-Palenberg um einen deutschen Hersteller von Flächenheizungssystemen, der Komplettlösungen für den Neubau sowie für die Sanierungen oder Renovierung von bestehenden Flächen bietet. Mit einem hohen Bekanntheitsgrad und großer Akzeptanz durch sehr gute Qualität zu fairen Preisen hat sich das Label „protec Flächenheizung“ im Markt etabliert. Die Produktion findet an zwei deutschen Standorten in Übach-Palenberg und Schkopau statt. Durch kompetente Mitarbeiter, kurze Entscheidungswege und hohe logistische Flexibilität werden schnelle und zuverlässige Betriebsabläufe sowie eine attraktive Preisgestaltung ermöglicht.
Beschreibung der einzelnen Komponenten
1. Je nach Auswahl: protec Noppenfolie U (ohne Isolierung) oder Noppenplatte U (mit 11 mm oder 30-2 mm Isolierung):

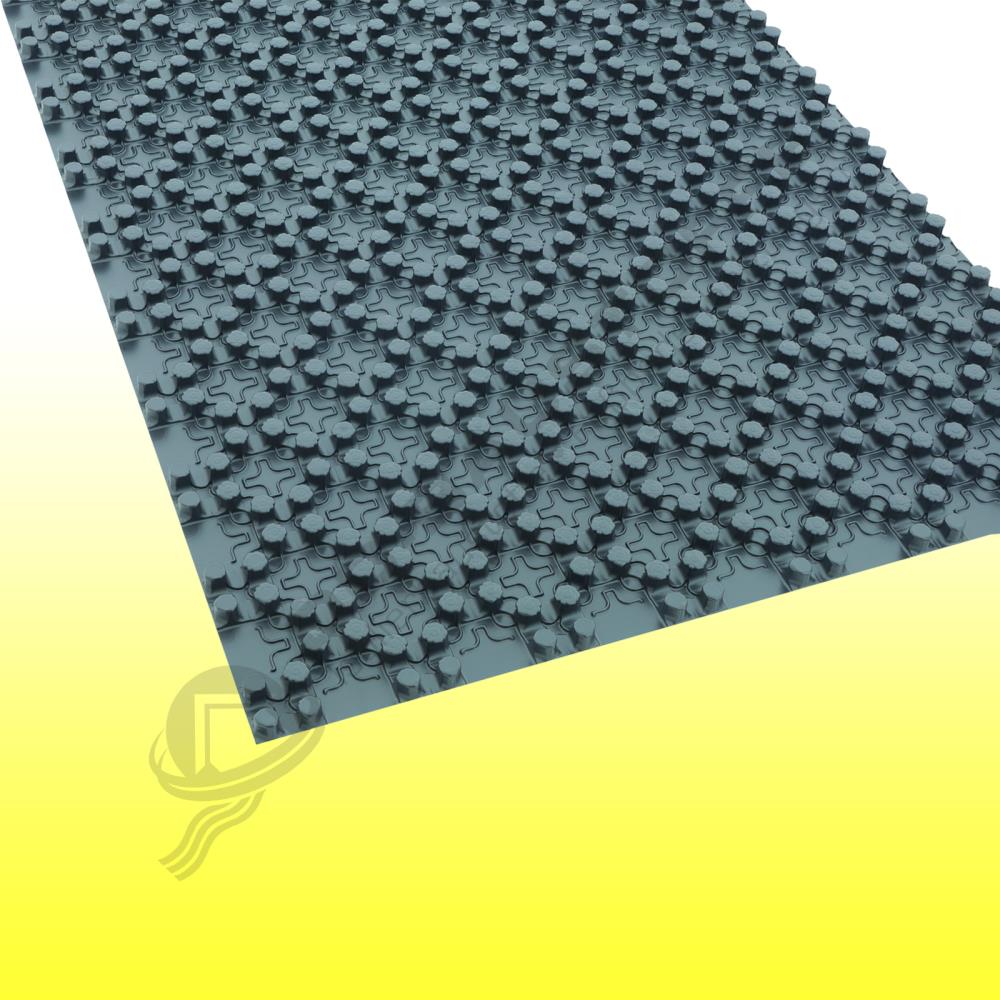

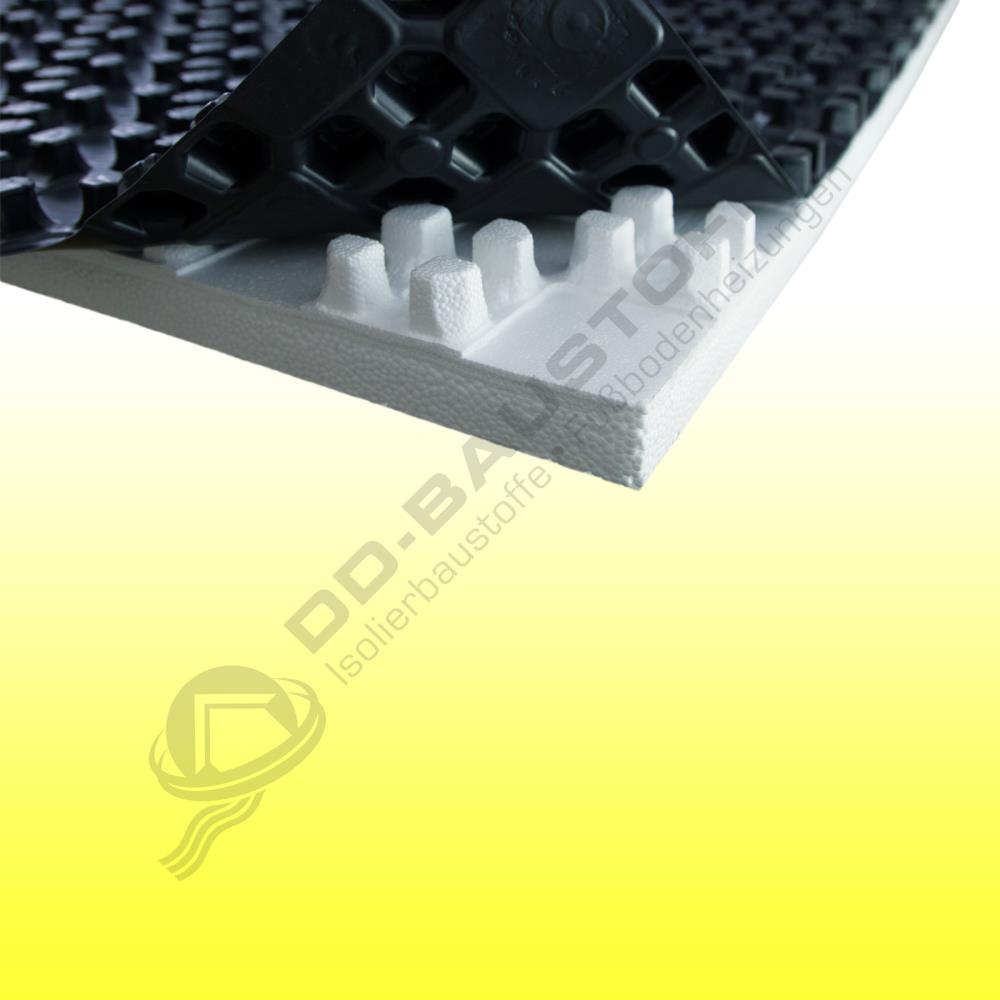

Noppenfolie U | Noppenplatte U |
XXL-Ansicht | XXL-Ansicht |
XXL-Ansicht | XXL-Ansicht |
Verlegung | Verbindung |
XXL-Ansicht | XXL-Ansicht |
Die protec Noppenplatte U dient als universelle Platte zur Aufnahme der protec Heizrohre der Dimensionen 14 x 2,0 mm, 16 x 2,0 mm und 17 x 2,0 mm; hergestellt aus einer stabilen zweiseitig überlappenden EPS-Tiefziehfolie inklusive Wärmedämmung (11 mm) bzw. Wärme- und Trittschalldämmung (30-2 mm) mit ausgeschäumten Rohrhaltenoppen. Die Noppengeometrie ermöglicht das Verlegen der Heizrohre in axialer und diagonaler Ausrichtung. Die Noppenplatten sind kartonverpackt.
Sofern die erforderliche Isolierung bereits bauseits vorhanden ist und die Aufbauhöhe reduziert werden soll, bietet sich die Verwendung der Noppenfolie U an.
Eigenschaften:
- Ausgeschäumte Rohrhaltenoppen sorgen für eine hohe Stabilität
- Zweiseitige Überlappung mit Druckknopf-Verlegetechnik
- Einfache und schnelle Montage
- Axiale und diagonale Rohrfixierung
- Für Heizrohre der Dimensionen 14x2mm, 16x2mm und 17x2mm
- Ein-Mann-Montage möglich
Technische Daten (Noppenfolie U):
- Abmessung: 1.420 x 880 mm
- Noppenüberlappung (2-seitig): ca. 25mm
- Noppenhöhe: 19 mm
- Rastermaß axial: 60 mm
- Rastermaß diagonal: 90 mm
- Aufnahme Rohrdimension: 14/2 bis 17/2 mm
- Verbindung: Druckknopfsystem
Technische Daten (Noppenplatte U 11 mm):
- Abmessung: 1.420 x 880 mm
- Hergestellt nach DIN EN 13163
- Anwendungstyp nach DIN 4108-10: DEO dm
- Wärmeleitgruppe 035
- Dämmstärke: 11 mm
- Druckspannung (10% Stauchung): =100kPa
- R Lamda: 0,314 m² K/W
- Belastbarkeit: 20 kN
- Noppenüberlappung (2-seitig): ca. 25mm
- Noppenhöhe: 19 mm
- Gesamthöhe inkl. Isolierung: 30 mm
- Rastermaß axial: 55 mm
- Rastermaß diagonal: ca. 78 mm
- Aufnahme Rohrdimension: 14/2 bis 17/2 mm
- Verbindung: Druckknopfsystem
- CE - Kennzeichenschlüssel: DIN-EN13163-T2-L1-W1-S1-P3-DS(70,-)3-DS(N)5-BS150-DLT1(5)-CS(10)100
Technische Daten (Noppenplatte U 30-2 mm):
- Abmessung: 1.420 x 880 mm
- Hergestellt nach DIN EN 13163
- Anwendungstyp nach DIN 4108-10: DES sg
- Wärmeleitgruppe 040
- Belastbarkeit 5,0 kN/m²
- Dämmstärke: 30 mm
- Stauchung: 2 mm
- Trittschallverbesserung: 28 dB
- Dyn. Steifigkeit: =20 MN/m³
- R Lamda: 0,75 m² K/W
- Noppenüberlappung (2-seitig): ca. 25mm
- Noppenhöhe: 19 mm
- Gesamthöhe inkl. Isolierung: 49 mm
- Rastermaß axial: 55 mm
- Rastermaß diagonal: ca. 78 mm
- Aufnahme Rohrdimension: 14/2 bis 17/2 mm
- Verbindung: Druckknopfsystem
- CE - Kennzeichenschlüssel: DIN-EN13163-T4-L1-W1-S1-P3-DS(N)5-BS100-SD20-CP2

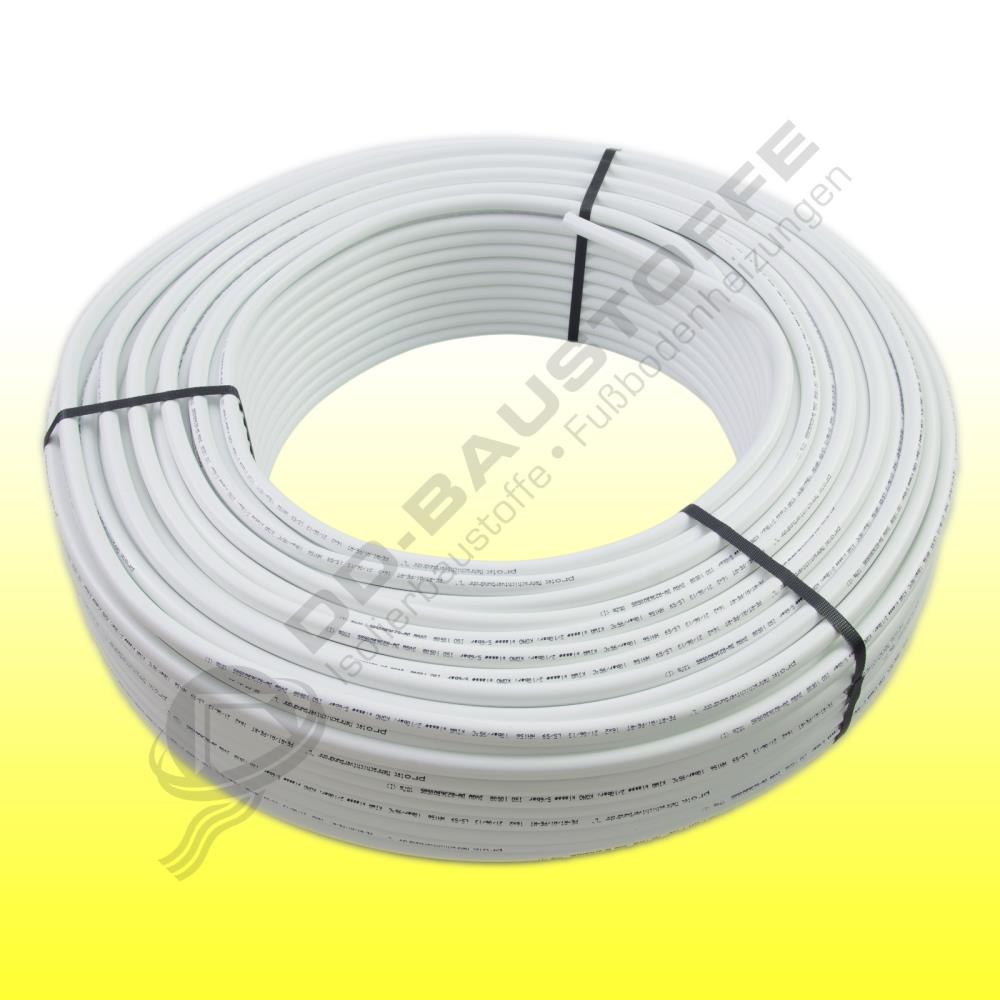

2. protec Mehrschichtverbundrohr 16 x 2,0 mm:
XXL-Ansicht |

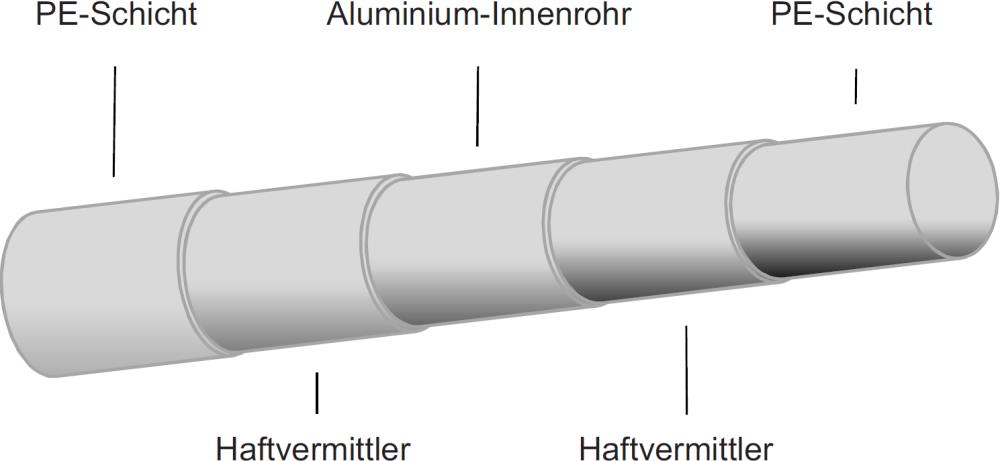

Schichtaufbau:
XXL-Ansicht |
DVGW zertifiziertes Metallverbundrohr in Profiqualität aus temperaturbeständigem Polyethylen mit Aluminiumschicht. Der 5-schichtige Rohraufbau der Aluminiumverbundrohre kombiniert die Vorzüge eines Kunststoffrohres mit denen eines Metallrohres, es ist gleichermaßen flexibel und robust, äußerst druck- und hitzebeständig, hygienisch und einfach zur verarbeiten.
Die Lieferung erfolgt grundsätzlich in 200m-Ringen, ggf. wird die Menge um einen 100m-Ring ergänzt. Wenn Ihr Paket beispielsweise 900m Heizrohr enthält, erhalten Sie 4x200m und 1x100m. Bitte beachten Sie, dass aufgrund der entstehenden Leitungswiderstände eine Länge von max. 120 m pro Heizkreis nicht überschritten werden sollte.
Zusätzliche aufpreisfreie Optionen - bitte bei Bedarf in der Kaufabwicklung angeben:
- 500m-Großrollen ab einer Paketgröße, die mind. 500m Heizrohr enthält (s. unten stehende Tabelle)
- Rohrdimension 14 x 2,0 mm anstatt 16 x 2,0 mm
- Rohrabroller für Großrollen für max. 2 Wochen gegen Kaution
Eigenschaften:
- Einsatzbereiche: Trinkwasserinstallation, Fussbodenheizung, Heizkörperanbindung, Wand- und Deckenheizung
- DIN- und DVGW-geprüft
- Zugelassen gemäß SKZ A 705
- Absolut sauerstoff- und wasserdampfdiffusionsdicht
- Temperatur- und druckbeständig
- Minimaler linearer Ausdehnungskoeffizient
- Korrosionsbeständig
- Formstabil
- Lange Lebensdauer
- Längs- stumpfgeschweißes Aluminium
Technische Daten:
- Aussendurchmesser: 16 mm
- Innendurchmesser: 12 mm
- Wandstärke: 2,0 mm
- Wasserinhalt: 0,113 l/m
- Gewicht: 0,125 kg/m
- Max. Betriebsdruck: 10 bar
- Betriebstemperatur: 95 °C
- Ausdehnungskoeffizient: 0,025 mm/mK
- Wärmeleitfähigkeit: 0,43 W/mK
- Außen-/Innenrohr: PE-RT
Maximale Fläche pro Heizkreis (bei Verlegung von 120 m Rohrlänge):
- Ca. 13,64 m² bei Verlegeabstand 10 cm
- Ca. 20,69 m² bei Verlegeabstand 15 cm
- Ca. 26,09 m² bei Verlegeabstand 20 cm

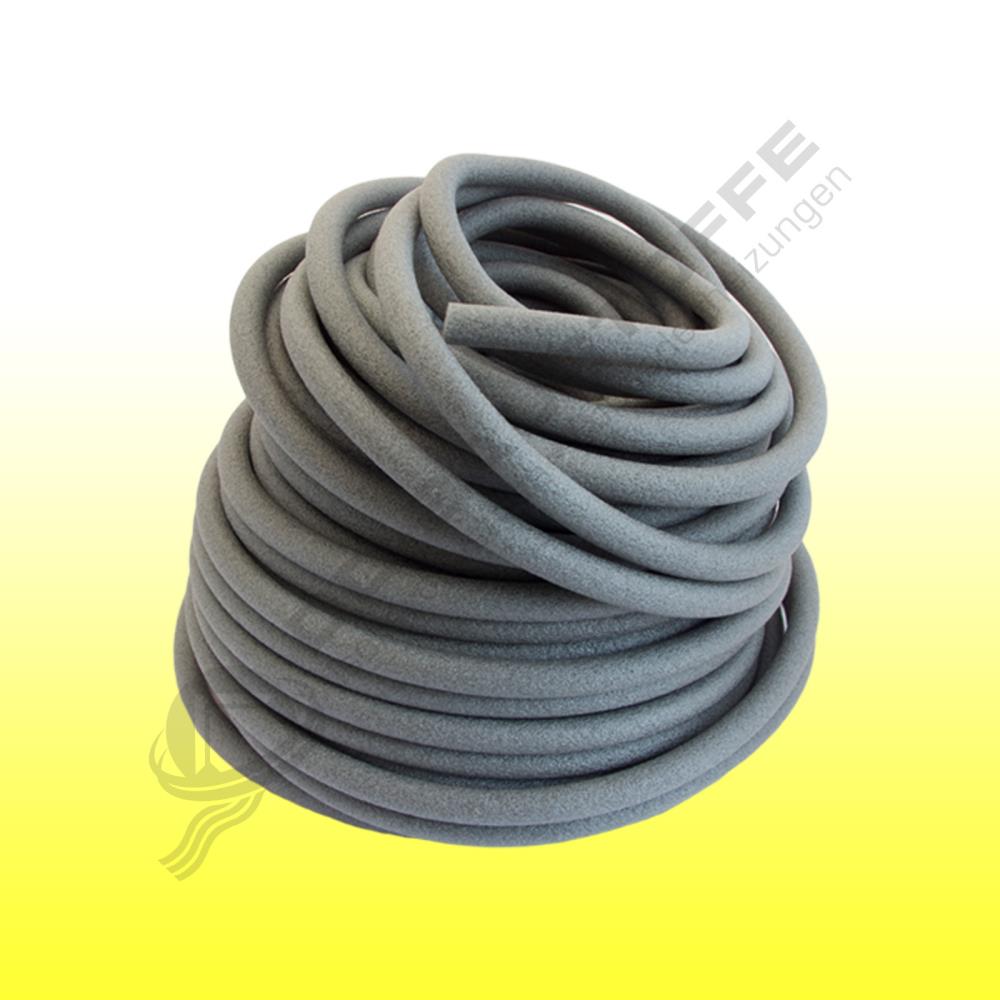

3. protec Dichtschnur für Noppenplatte:
XXL-Ansicht |
Anwendungsbeispiel | Verlegung |
XXL-Ansicht | XXL-Ansicht |
Dichtschnur zur estrichdichten Verbindung der Noppenplatten im Randbereich. Die Folienlasche des Randdämmstreifens wird mit der Dichtschnur zwischen den Noppen der Noppenplatte fixiert. Lieferung in Längen von 50m und 10m.
4. protec Randdämmstreifen 8 x 150mm mit Folienflansch, hinterschnitten:
XXL-Ansicht |
Randdämmstreifen mit Folienlasche zur schallbrückenfreien Verlegung von schwimmenden Estrichen, Fließestrichen und Estrichen mit FBH. Aus extrudiertem Polyethylen-Schaumstoff, geschlossenzellig.
- Höchste Elastizität, reißfest, keine Wasseraufnahme.
- Mit angeschweißter Lasche aus PE-Folie. 100 % HFCKW- und HFKW-frei.
- Breite: 150 mm
- Stärke: 8 mm
- Rollenlänge: 25 m
Verarbeitungshinweise
Hinweis: Alle Arbeiten sind durch zugelassene Fachbetriebe unter Berücksichtigung der gültigen Vorschriften auszuführen!
- Verlegung des Randdämmstreifens:
Zuerst wird der Randdämmstreifen an der Wand befestigt. Der angeschweißte Folienflansch muss sichtbar nach vorne ragen, damit er bei der anschließenden Verlegung der Noppenplatte auf diese aufgelegt werden kann.
- Verlegung der Noppenplatten:
Anschließend erfolgt die Verlegung der Noppenplatten. Durch die Stoß-an-Stoß-Verlegung entsteht eine nahezu verschnittfreie Verarbeitung. Die Verbindung der Platten erfolgt durch einfaches Aufdrücken der Stülpnoppen auf die Aufnahmenoppen. Hierdurch entsteht eine durchgängige, estrichdichte Fläche für die anschließende Heizrohrverlegung. Bei Resten einfach die Deckfolie ablösen, das Dämmelement um eine Noppenreihe kürzen und die Folie mit Überlappung wieder aufstecken.
- Verlegung des Heizrohrs:
Das Heizrohr wird einfach mit dem Fuß in die Noppen gedrückt. Durch die Noppenanordnung ist eine axiale (90°) oder diagonale (45°) Verlegung möglich.
- Randabdichtung:
Die Noppenplatte ist am Randdämmstreifen mittels der Dichtschnur estrichdicht zu verlegen.
- Zusätzliche Hinweise:
- Falls gemäß EnEV eine zusätzliche Dämmschicht (z .B. Dämmung gegen Erdreich) erforderlich ist, so ist diese vor der Verlegung der Systemdämmung vollflächig einzubringen.
- Im Türdurchgang oder vor Heizkreisverteilern wird eine Ausgleichsplatte eingesetzt, die mit einer gewebeverstärkten Foliendeckschicht kaschiert ist. Hier werden die Heizrohre mit Tackernadeln auf der Ausgleichsplatte befestigt.
- Sollte der Einbau von Verbindungskupplungen im Reparaturfall erforderlich sein (nur in geraden Rohrstücken), müssen diese in der Revisionszeichnung genau positioniert und bezeichnet werden.
- Bei der Kreuzung von Dehnfugen durch die Rohre sind diese an dieser Stelle mit Schutzrohren von mind. 300 mm Länge zu versehen. Dehnfugen dürfen nur in einer Ebene und nur von Zuleitungen gekreuzt werden.
Paketinhalte
Paketgröße | Komponente | Verlegeabstand | ||
10 cm | 15 cm | 20 cm | ||
10 m² | Noppenplatte | 10 m² | 10 m² | 10 m² |
Mehrschichtverbundrohr | 100 m | 100 m | 100 m | |
Dichtschnur | 20 m | 20 m | 20 m | |
Randdämmstreifen | 25 m | 25 m | 25 m | |
20 m² | Noppenplatte | 20 m² | 20 m² | 20 m² |
Mehrschichtverbundrohr | 200 m | 200 m | 100 m | |
Dichtschnur | 20 m | 20 m | 20 m | |
Randdämmstreifen | 25 m | 25 m | 25 m | |
30 m² | Noppenplatte | 30 m² | 30 m² | 30 m² |
Mehrschichtverbundrohr | 300 m | 200 m | 200 m | |
Dichtschnur | 30 m | 30 m | 30 m | |
Randdämmstreifen | 50 m | 50 m | 50 m | |
40 m² | Noppenplatte | 40 m² | 40 m² | 40 m² |
Mehrschichtverbundrohr | 400 m | 300 m | 200 m | |
Dichtschnur | 40 m | 40 m | 40 m | |
Randdämmstreifen | 50 m | 50 m | 50 m | |
50 m² | Noppenplatte | 50 m² | 50 m² | 50 m² |
Mehrschichtverbundrohr | 500 m | 300 m | 300 m | |
Dichtschnur | 50 m | 50 m | 50 m | |
Randdämmstreifen | 50 m | 50 m | 50 m | |
60 m² | Noppenplatte | 60 m² | 60 m² | 60 m² |
Mehrschichtverbundrohr | 600 m | 400 m | 300 m | |
Dichtschnur | 60 m | 60 m | 60 m | |
Randdämmstreifen | 75 m | 75 m | 75 m | |
70 m² | Noppenplatte | 70 m² | 70 m² | 70 m² |
Mehrschichtverbundrohr | 700 m | 500 m | 400 m | |
Dichtschnur | 70 m | 70 m | 70 m | |
Randdämmstreifen | 75 m | 75 m | 75 m | |
80 m² | Noppenplatte | 80 m² | 80 m² | 80 m² |
Mehrschichtverbundrohr | 800 m | 500 m | 400 m | |
Dichtschnur | 80 m | 80 m | 80 m | |
Randdämmstreifen | 100 m | 100 m | 100 m | |
90 m² | Noppenplatte | 90 m² | 90 m² | 90 m² |
Mehrschichtverbundrohr | 800 m | 600 m | 500 m | |
Dichtschnur | 90 m | 90 m | 90 m | |
Randdämmstreifen | 100 m | 100 m | 100 m | |
100 m² | Noppenplatte | 100 m² | 100 m² | 100 m² |
Mehrschichtverbundrohr | 900 m | 600 m | 500 m | |
Dichtschnur | 100 m | 100 m | 100 m | |
Randdämmstreifen | 100 m | 100 m | 100 m | |
110 m² | Noppenplatte | 110 m² | 110 m² | 110 m² |
Mehrschichtverbundrohr | 1000 m | 700 m | 600 m | |
Dichtschnur | 110 m | 110 m | 110 m | |
Randdämmstreifen | 125 m | 125 m | 125 m | |
120 m² | Noppenplatte | 120 m² | 120 m² | 120 m² |
Mehrschichtverbundrohr | 1100 m | 700 m | 600 m | |
Dichtschnur | 120 m | 120 m | 120 m | |
Randdämmstreifen | 125 m | 125 m | 125 m | |
130 m² | Noppenplatte | 130 m² | 130 m² | 130 m² |
Mehrschichtverbundrohr | 1200 m | 800 m | 600 m | |
Dichtschnur | 130 m | 130 m | 130 m | |
Randdämmstreifen | 150 m | 150 m | 150 m | |
140 m² | Noppenplatte | 140 m² | 140 m² | 140 m² |
Mehrschichtverbundrohr | 1300 m | 900 m | 700 m | |
Dichtschnur | 140 m | 140 m | 140 m | |
Randdämmstreifen | 150 m | 150 m | 150 m | |
150 m² | Noppenplatte | 150 m² | 150 m² | 150 m² |
Mehrschichtverbundrohr | 1400 m | 900 m | 700 m | |
Dichtschnur | 150 m | 150 m | 150 m | |
Randdämmstreifen | 150 m | 150 m | 150 m | |
160 m² | Noppenplatte | 160 m² | 160 m² | 160 m² |
Mehrschichtverbundrohr | 1500 m | 1000 m | 800 m | |
Dichtschnur | 160 m | 160 m | 160 m | |
Randdämmstreifen | 175 m | 175 m | 175 m | |
170 m² | Noppenplatte | 170 m² | 170 m² | 170 m² |
Mehrschichtverbundrohr | 1500 m | 1000 m | 800 m | |
Dichtschnur | 170 m | 170 m | 170 m | |
Randdämmstreifen | 175 m | 175 m | 175 m | |
180 m² | Noppenplatte | 180 m² | 180 m² | 180 m² |
Mehrschichtverbundrohr | 1600 m | 1100 m | 900 m | |
Dichtschnur | 180 m | 180 m | 180 m | |
Randdämmstreifen | 200 m | 200 m | 200 m | |
190 m² | Noppenplatte | 190 m² | 190 m² | 190 m² |
Mehrschichtverbundrohr | 1700 m | 1200 m | 900 m | |
Dichtschnur | 190 m | 190 m | 190 m | |
Randdämmstreifen | 200 m | 200 m | 200 m | |
200 m² | Noppenplatte | 200 m² | 200 m² | 200 m² |
Mehrschichtverbundrohr | 1800 m | 1200 m | 1000 m | |
Dichtschnur | 200 m | 200 m | 200 m | |
Randdämmstreifen | 200 m | 200 m | 200 m | |
220 m² | Noppenplatte | 220 m² | 220 m² | 220 m² |
Mehrschichtverbundrohr | 2000 m | 1300 m | 1100 m | |
Dichtschnur | 220 m | 220 m | 220 m | |
Randdämmstreifen | 225 m | 225 m | 225 m | |
240 m² | Noppenplatte | 240 m² | 240 m² | 240 m² |
Mehrschichtverbundrohr | 2200 m | 1400 m | 1200 m | |
Dichtschnur | 240 m | 240 m | 240 m | |
Randdämmstreifen | 250 m | 250 m | 250 m | |
260 m² | Noppenplatte | 260 m² | 260 m² | 260 m² |
Mehrschichtverbundrohr | 2300 m | 1600 m | 1200 m | |
Dichtschnur | 260 m | 260 m | 260 m | |
Randdämmstreifen | 275 m | 275 m | 275 m | |
280 m² | Noppenplatte | 280 m² | 280 m² | 280 m² |
Mehrschichtverbundrohr | 2500 m | 1700 m | 1300 m | |
Dichtschnur | 280 m | 280 m | 280 m | |
Randdämmstreifen | 300 m | 300 m | 300 m | |
300 m² | Noppenplatte | 300 m² | 300 m² | 300 m² |
Mehrschichtverbundrohr | 2700 m | 1800 m | 1400 m | |
Dichtschnur | 300 m | 300 m | 300 m | |
Randdämmstreifen | 300 m | 300 m | 300 m |
Materialbedarf pro m² Fußbodenheizung (ca.-Angaben)
Komponente | Verlegeabstand | ||
10 cm | 15 cm | 20 cm | |
Noppenplatte | 1,0 m² | 1,0 m² | 1,0 m² |
Mehrschichtverbundrohr | 8,8 m | 5,8 m | 4,6 m |
Dichtschnur | 1,0 m | 1,0 m | 1,0 m |
Randdämmstreifen | 1,0 m | 1,0 m | 1,0 m |
Lieferung per Spedition: Bitte geben Sie uns nach dem Kauf eine Telefonnummer an, unter der Sie tagsüber zu erreichen sind, da die Spedition den genauen Zustelltermin mit Ihnen absprechen wird!
Weitere Systemkomponenten für Fußbodenheizungen finden Sie in unserem Shop!
thermodämm bietet Komplettlösungen für den Neubau sowie für die Sanierungen oder Renovierung von bestehenden Flächen. Mit einem hohen Bekanntheitsgrad und großer Akzeptanz hat sich das Label „protec Flächenheizung“ im Markt etabliert und Freunde bei den Verarbeitern geschaffen - sehr gute Qualität zu fairen Preisen! Sie erhalten umfangreiche Produktinformationen auf den Kern reduziert. Dies sorgt für hohe Transparenz und einen schnellen Zugriff und vermeidet eventuelle Irritationen.
Kontaktdaten
Thermodämm Flächenheizungssysteme GmbH
Otto-Hahn-Straße 2
52531 Übach-Palenberg
Deutschland
Telefon: 02451 4900890
E-Mail: [email protected]
