ratiodämm Noppensystem «Objekt» für Fußbodenheizung

Systempaket des deutschen Produktionsunternehmens ratiodämm - bestehend aus:

1. ratiodämm Noppensystemplatte «Objekt» (mit 11 mm oder 30-2 mm Isolierung) oder ratiodämm Rohrträgerplatte "Objekt" (ohne Isolierung)
2. ratiodämm 5-Schicht Heizrohr PE-RT 16 x 2,0 mm (auf Wunsch auch in 14 x 2,0 mm ohne Aufpreis lieferbar)
3. ratiodämm Noppen-Dichtprofil

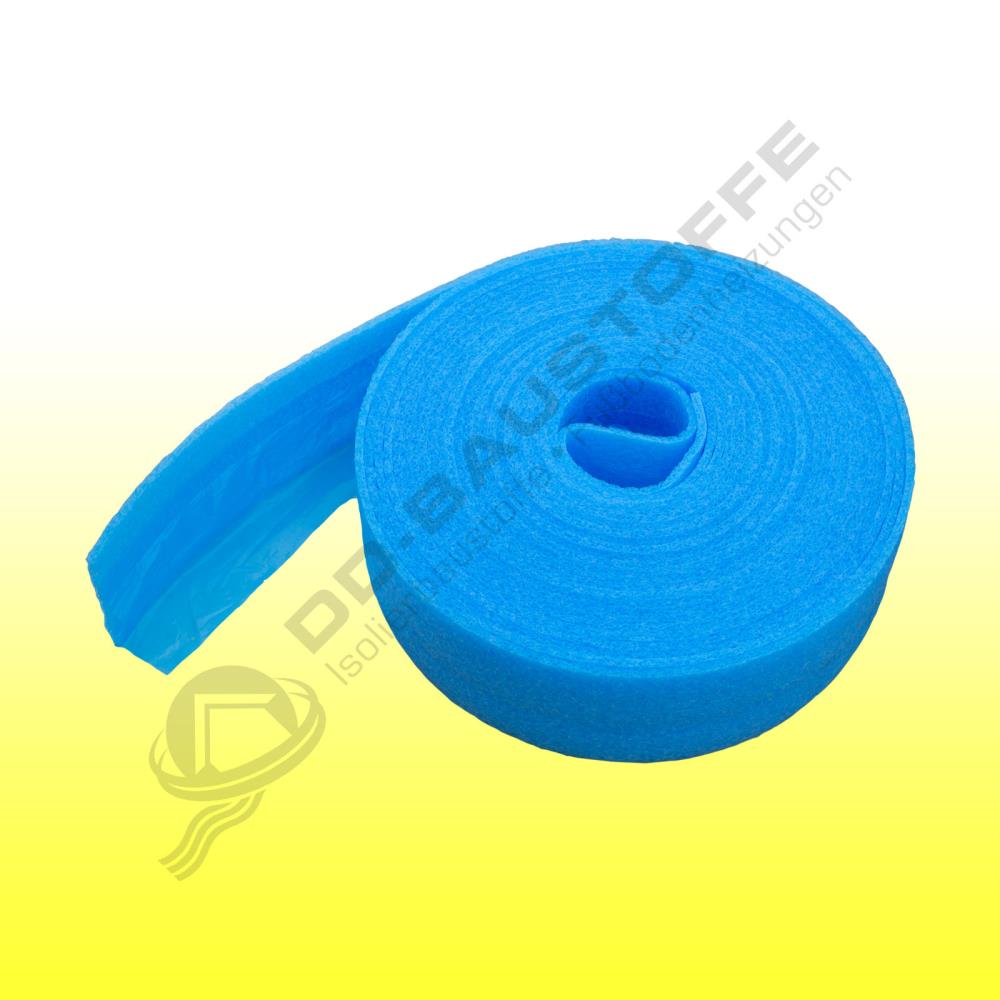

4. ratiodämm Randdämmstreifen 8 x 150 mm, mit angeschweißter Lasche aus PE-Folie

Verschiedene Auswahlmöglichkeiten:

1. Fläche
2. Stärke der Noppenplatte
3. Verlegeabstand der Heizrohre

XXL-Ansicht

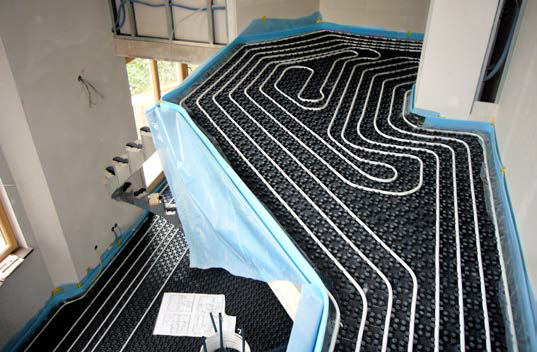

Anwendungsbeispiel

XXL-Ansicht

Besonders bei knapp kalkulierten Objektbauten stellt das ratiodämm Noppensystem «Objekt» eine preislich attraktive Lösung zur Realisierung einer effizienten Fußbodenheizung dar. Durch die flexible Montage überzeugt das System auch bei kleinen Raumgrößen oder außergewöhnlichen Grundrissen. Hinterschäumte, trittfeste Noppen garantieren eine hervorragende Begehbarkeit und Schutz der Heizrohre. Das System ist schnell zu verlegen (axiale und diagonale Rohrverlegung möglich) und bietet durch die Ein-Mann-Montage einen weiteren Vorteil. Alle Komponenten stammen vom deutschen Produktionsunternehmen ratiodämm.

Verschiedene Paketgrößen, Isolierstärken und Verlegeabstände der Heizrohre lieferbar. Die genauen Paketinhalte sowie den rechnerischen Materialbedarf können Sie den unten stehenden Tabellen entnehmen.

Eigenschaften und Vorteile des Sytems:

• Alle Komponenten von einem deutschen Systemanbieter
• Hinterschäumte, trittfeste Noppen garantieren eine hervorragende Begehbarkeit und Schutz der Heizrohre
• Heizrohraufnahme in den Dimensionen 14 – 16 mm
• Flexible Verlegeraster 5, 10, 15, 20, 25 und 30 cm
• Ein-Mann-Montage
• Plattenmaße 1.000 x 1.000 mm
• Verschnittarme Verlegung
• Sichere Rohrfixierung durch Rohrhaltenoppen
• Noppenhöhe 19 mm
• Mit 90° axialer und 45° diagonaler Rohrverlegung (keine Diagonalfixierung erforderlich)

Orientierungswerte zu den Verlegeabständen:

Beim Einsatz einer Wärmepumpe als Wärmeerzeuger ist aufgrund der geringen Vorlauftemperatur meistens ein Verlegeabstand von höchstens 10 cm erforderlich. Bei Einzatz eines konventionellen Heizkessels reichen meist 15 oder 20 cm. In Badezimmern sollte wegen der höheren Raumtemperatur generell mit höchstens 10 cm Verlegeabstand gearbeitet werden. Bitte beachten Sie jedoch, dass es sich bei diesen Angaben um unverbindliche Richtwerte handelt. Die erforderlichen Verlegeabstände sind immer bauseits durch genaue Berechnungen zu ermitteln!

Informationen zum Hersteller:

ratiodämm hat sich als kunststoff- und metallverarbeitendes Familienunternehmen auf die Produktion der Komponenten für die Flächenheizung, der Bodendämmung mit Systemplatten sowie Verteilertechnik und Heizrohre spezialisiert. Die Begriffe "ratio" (lateinisch für Vernunft) und "dämm" (in Anlehnung an den wärmedämmenden Rohstoff) bilden die Basis für die Namensgebung und untermauern die klare strategische Ausrichtung, individuelle Produktlösungen für Kunden aus Industrie und Handel (OEM) zu fertigen. Der hohe Qualitätsanspruch erstreckt sich vom Roh- und Vormaterialeinkauf, über die Verarbeitung bis hin zur gütegeprüften Warenauslieferung und wird durch das BVF-Siegel zusätzlich unterstrichen.

Mit dem BVF-Siegel macht ratiodämm deutlich, dass die Markenkunden von einem qualitätsorientierten Zulieferer ausgestattet werden. Der Bundesverband Flächenheizung und Flächenkühlung e.V. kurz BVF genannt, ist der Zusammenschluss von 49 namhafter System- sowie Komponentenanbieter. Sein Ziel ist nicht nur die Verbesserung der Branchenkompetenz, sondern auch die Förderung von Flächenheizungen und Flächenkühlungen im Allgemeinen. Der BVF gilt seit über 40 Jahren als anerkannter Ansprechpartner für Planer, das verarbeitende Gewerbe, interessierte Bauherren sowie Modernisierer. Besonderen Wert legt der Verband dabei auf die sachliche und produktneutrale Informationspolitik in allen Themenbereichen rund um Flächenheizung und -kühlung.

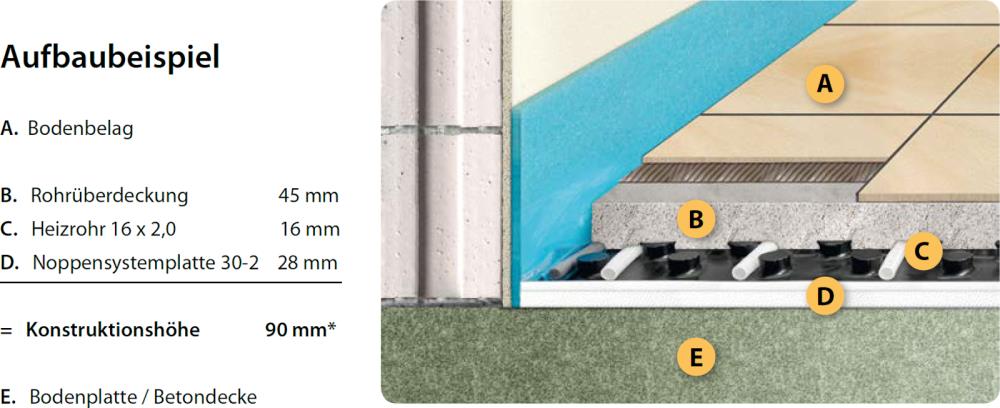

Aufbaubeispiel

A. Bodenbelag
B. Rohrüberdeckung (45 mm)
C. ratiodämm Heizrohr PE-RT (16 mm)
D. ratiodämm Noppensystemplatte NP 30-2 "Objekt" (28 mm)
E. Bodenplatte / Betondecke

Konstruktionshöhe: 89 mm (zzgl. Oberbelag)

Hinweis: Sofern unterhalb der Noppenplatte noch eine Zusatzdämmung verwendet wird, muss diese ebenfalls berücksichtigt werden.

Verlegearten

Schneckenförmige Verlegung:

Die spiralige, bifilare oder auch schneckenförmige Rohrführung ist so konzipiert, dass Vor- und Rücklauf konsequent nebeneinander verlaufen. Das Heizwasser tritt also über den Vorlauf in den Heizkreis ein, gibt seine Wärme gleichmäßig an den Raum ab und verlässt den Heizkreis nach dem „Wendepunkt“ mit stetig abnehmender Temperatur. Durch die Parallelführung von Vor- und Rücklauf wird eine weitgehende, gleichmäßig im Raum verteilte Oberflächentemperatur erreicht.

Ein Temperaturgefälle wie bei der mäanderförmigen Rohrführung ist hierbei nicht zu erkennen, obwohl die Heizleistung bei beiden Verlegearten gleich ist. Die durch die Heizlastberechnung für jeden einzelnen Wohnraum geforderte Heizleistung wird durch den unterschiedlichen Verlegeabstand der Heizrohre erbracht.

Mäanderförmige Verlegung:

Bei der mäanderförmigen Verlegeart tritt das Heizwasser mit der entsprechenden Vorlauftemperatur, zweckmäßigerweise im Außenwandbereich, in den Heizkreis ein und überträgt die Wärme auf den Heizestrich.

Mit zunehmender Raumtiefe kühlt sich das Wasser kontinuierlich ab. Hieraus resultiert eine Abnahme der Oberflächentemperatur von Beginn des Heizkreises, in diesem Fall von Raumanfang bis zum Ende des Heizkreises am Ende des Raumes.

Kennlinienfelder nach DIN 18560

XXL-Ansicht

Verarbeitungshinweise

Hinweis: Alle Arbeiten sind durch zugelassene Fachbetriebe unter Berücksichtigung der gültigen Vorschriften auszuführen!

XXL-Ansicht

1. Noppenanordnung:

Die Systemplatten haben eine Druckknopfverbindung. Jede Platte hat je zwei Seiten mit Aufnahmenoppen und je zwei Seiten mit Stülpnoppen. Dadurch wird eine saubere und einfache Montage ermöglicht und eine optimale Dichtigkeit garantiert.

XXL-Ansicht

2. Plattenverbindung:

Die Verbindung einzelner Platten erfolgt durch einfaches Aufdrücken der Stülpnoppen auf die Aufnahmenoppen. Hierdurch entsteht eine estrichdichte, durchgängige Fläche für die anschließende Heizrohrverlegung. Durch die Stoß-an-Stoß-Verlegung entsteht eine nahezu verschnittfreie Verarbeitung. Bei Resten einfach die Deckfolie ablösen, das Dämmelement um eine Noppenreihe kürzen und die Folie mit Überlappung wieder aufstecken.

XXL-Ansicht

3. Rohrbefestigung:

Das Heizrohr wird einfach mit dem Fuß in die Noppen gedrückt.

XXL-Ansicht

4. Verlegemöglichkeit:

Durch die Noppenanordnung ist eine axiale (90°) oder diagonale (45°) Verlegung (ohne zusätzliche Diagonal-fixierung) möglich.

XXL-Ansicht

5. Randabdichtung:

Die Noppenplatte ist am Randdämmstreifen mit Hilfe des Noppen-Dichtprofils estrichdicht zu verlegen.

XXL-Ansicht

6. Optionale Ausgleichsplatte (EPS):

Sofern die Verlegeabstände im Türdurchgang oder vor Heizkreisverteilern zu eng werden, kann optional eine Ausgleichsplatte eingesetzt werden, deren Wärme-Trittschalldämmung mit einer gewebeverstärkten Foliendeckschicht kaschiert ist. Hier werden die Heizrohre mit Tackernadeln auf der Ausgleichsplatte befestigt.

Beschreibung der einzelnen Komponenten

1a. ratiodämm Noppensystemplatte «Objekt» (mit 11 mm oder 30-2 mm Isolierung):

XXL-Ansicht

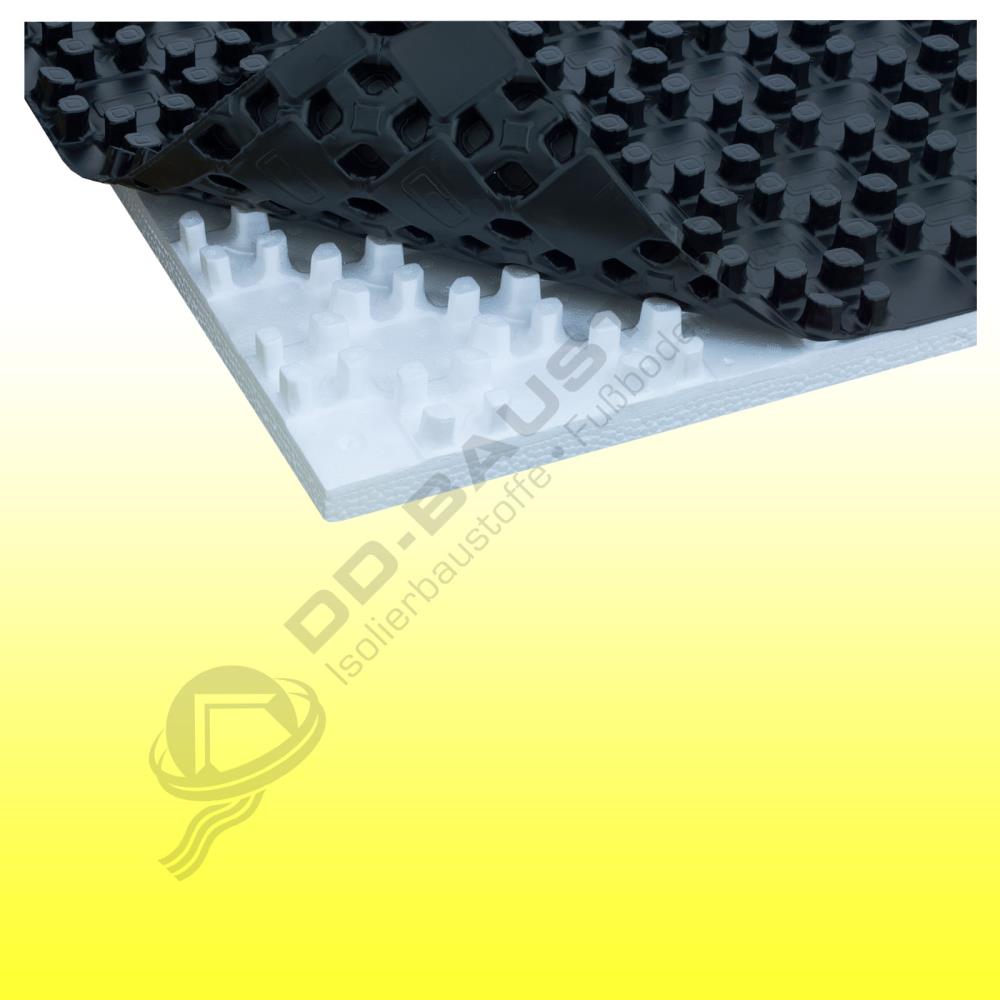

Die ratiodämm Noppensystemplatte ist mit einer Wärme-/Trittschalldämmung versehen und entspricht der Anwendung gemäß DIN EN13163 (Innendämmung auf Decken oder Bodenplatten und unter Estrichen nach DIN 4108-10). Die Dämmung besteht aus einer EPS-Schaumplatte mit Foliendeckschicht gemäß DIN 18560. Einfache Plattenverbindung durch zweiseitigen Folienüberstand mit Stülpnoppen (estrichdichtes Druckknopfprinzip). Farbe: Schwarz, Noppenhöhe: 19 mm, Plattengröße inkl. Überlappung: 1.025 x 1.025 mm. Nutzfläche: 1.000 x 1.000 mm. Für Heizrohre 14 - 16 mm geeignet.

Technische Daten ratiodämm Noppensystemplatte NP 30-2 «Objekt»:

• Dicke: 30-2 mm
• WLG: 040
• R_λDäm: 0,750 m²K/W
• U-Wert: 1,33 W/m²K
• Trittschallverbesserung: 28 dB
• Gültige Normen: DIN EN 13163, DIN 4108-10, DIN 18560
• Verkehrslast bei 10 % Stauchung: 5 kPa
• Abmessungen L x B: 1.000 x 1.000 mm
• Abmessungen inkl. Folienüberstand L x B: 1.025 x 1.025 mm
• Noppenhöhe: 19 mm
• Dicke inkl. Noppen: 49 mm

Technische Daten ratiodämm Noppensystemplatte NP 11 «Objekt»:

• Dicke: 11 mm
• WLG: 035
• R_λDäm: 0,314 m²K/W
• U-Wert: 3,18 W/m²K
• Trittschallverbesserung: Keine
• Gültige Normen: DIN EN 13163, DIN 4108-10, DIN 18560
• Verkehrslast bei 10 % Stauchung: 60 kPa
• Abmessungen L x B: 1.000 x 1.000 mm
• Abmessungen inkl. Folienüberstand L x B: 1.025 x 1.025 mm
• Noppenhöhe: 19 mm
• Dicke inkl. Noppen: 30 mm

1b. ratiodämm Rohrträgerplatte «Objekt» (ohne Isolierung):

XXL-Ansicht

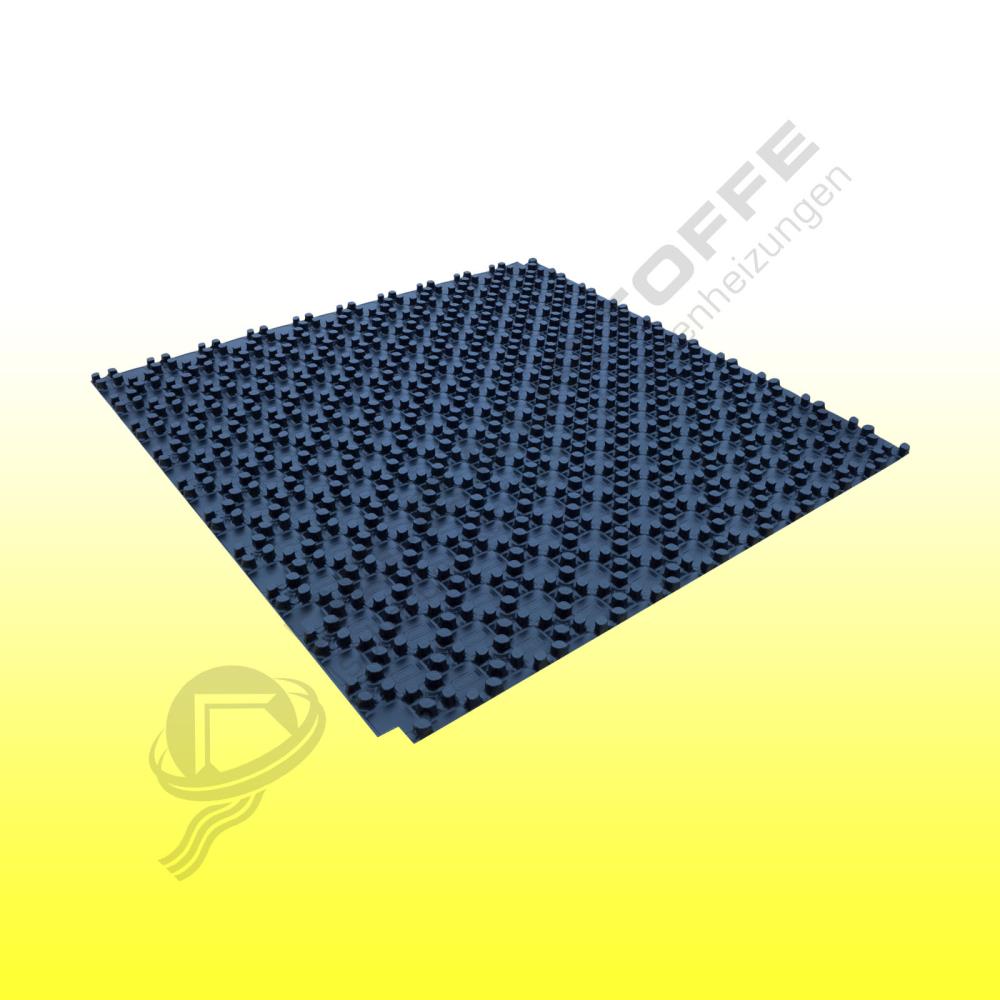

Ohne Wärme-/Trittschalldämmung. Geeignet für eine besonders wirtschaftliche Verlegung auf bauseitiger Dämmung und für geringe Aufbauhöhen. Die Platte besteht aus verstärkter PS-Folie mit trittfest ausgeformten Noppen. Die zweiseitige Überlappung ermöglicht eine estrichdichte Verbindung (Druckknopfverbindung). Noppenhöhe: 19 mm, Farbe schwarz. Plattengröße inkl. Überlappung 1.025 x 1.025 mm. Nutzfläche: 1.000 x 1.000 mm. Für Heizrohre 14 - 16 mm geeignet.

Technische Daten ratiodämm Rohrträgerplatte «Objekt»:

• Abmessungen L x B: 1.000 x 1.000 mm
• Abmessungen inkl. Folienüberstand L x B: 1.025 x 1.025 mm
• Noppenhöhe / Gesamtstärke: 19 mm

2. ratiodämm 5-Schicht Heizrohr PE-RT 16 x 2,0 mm:

XXL-Ansicht

Schichtaufbau:

XXL-Ansicht

A. PE-RT Typ 1
B. Haftvermittler
C. EVOH-Sperrschicht
B. Haftvermittler
A. PE-RT Typ 1

Das neue ratiodämm PE-RT 5-Schicht-Heizrohr wird aus thermisch widerstandsfähigem Polyethylen im Fünfschicht-Verbundprozess hergestellt und ist für die Anwendung im Bereich der klassischen Flächenheizung/Flächenkühlung konzipiert. Die mittig liegende Sauerstoffsperrschicht aus EVOH (Ehtylen-Vinylalkohol-Copolymer) ist durch die äußere PE-Schicht verlässlich vor mechanischen Beschädigungen geschützt. Das Heizrohr entspricht der Anwendung nach DIN 4726, ist MPA-geprüft sowie KIWA und KOMO zertifiziert. Es weist eine hohe Festigkeit, Zähigkeit und Spannungsrissbeständigkeit auf.

Der verwendete Werkstoff PE-RT Typ 1 macht das Rohr extrem flexibel und somit einfach in der Verarbeitung. Es erreicht (ohne Vernetzungsvorgang) durch die einzigartige Molekularstruktur mit gleichmäßig verteilten Octen-Verzweigungen eine Langzeitbeständigkeit unter regulären Druck- und Temperaturbedingungen.

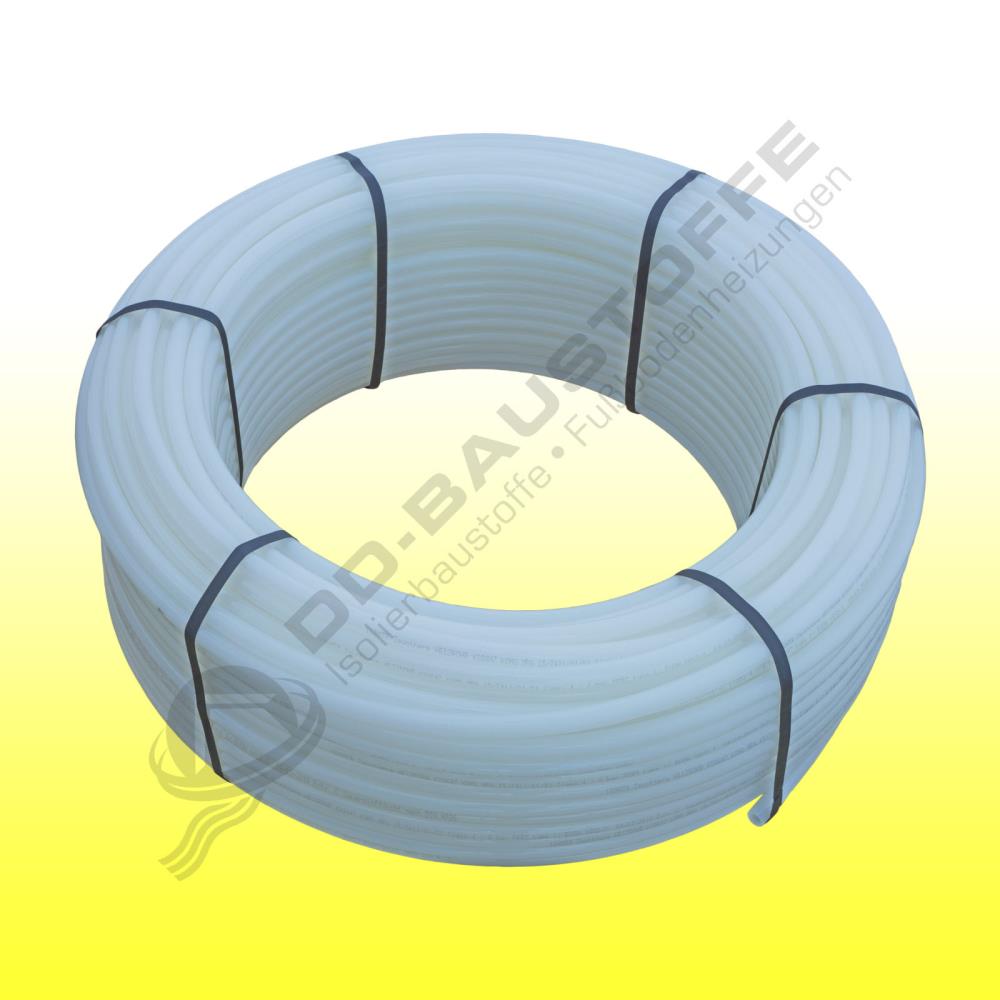

Die Lieferung erfolgt grundsätzlich in 200m-Ringen, ggf. wird die Menge um einen 100m-Ring ergänzt. Wenn Ihr Paket beispielsweise 900m Heizrohr enthält, erhalten Sie 4x200m und 1x100m. Bitte beachten Sie, dass aufgrund der entstehenden Leitungswiderstände eine Länge von max. 120 m pro Heizkreis nicht überschritten werden sollte.

Zusätzliche aufpreisfreie Optionen - bitte bei Bedarf in der Kaufabwicklung angeben:

• Rohrdimension 14 x 2,0 mm anstatt 16 x 2,0 mm
• 600 m Großrollen ab einer Paketgröße, die mind. 600 m Heizrohr enthält (s. unten stehende Tabelle)
• Rohrabroller für Großrollen für max. 2 Wochen gegen Kaution

Technische Daten:

• Betriebstemperatur: 80 °C
• Kurzzeitige, maximale Betriebstemperatur: 95 °C
• Max. Betriebsdruck: 6 bar (FBH-Standarddruck max. 4 bar)
• Sauerstoffdicht nach DIN 4726
• Mittig liegende Sauerstoffsperrschicht (EVOH)
• Entsprechend den technischen Anforderungen nach DIN 4721
• KIWA geprüft
• MPA-Berlin geprüft (Reg. Nr. 15/7411/03/01)
• Min. Biegeradius: 5 x D

Maximale Fläche pro Heizkreis (bei Verlegung von 120 m Rohrlänge):

• Ca. 13,64 m² bei Verlegeabstand 10 cm
• Ca. 20,69 m² bei Verlegeabstand 15 cm
• Ca. 26,09 m² bei Verlegeabstand 20 cm

3. ratiodämm Noppen-Dichtprofil:

XXL-Ansicht

Anwendungsbeispiel:

XXL-Ansicht

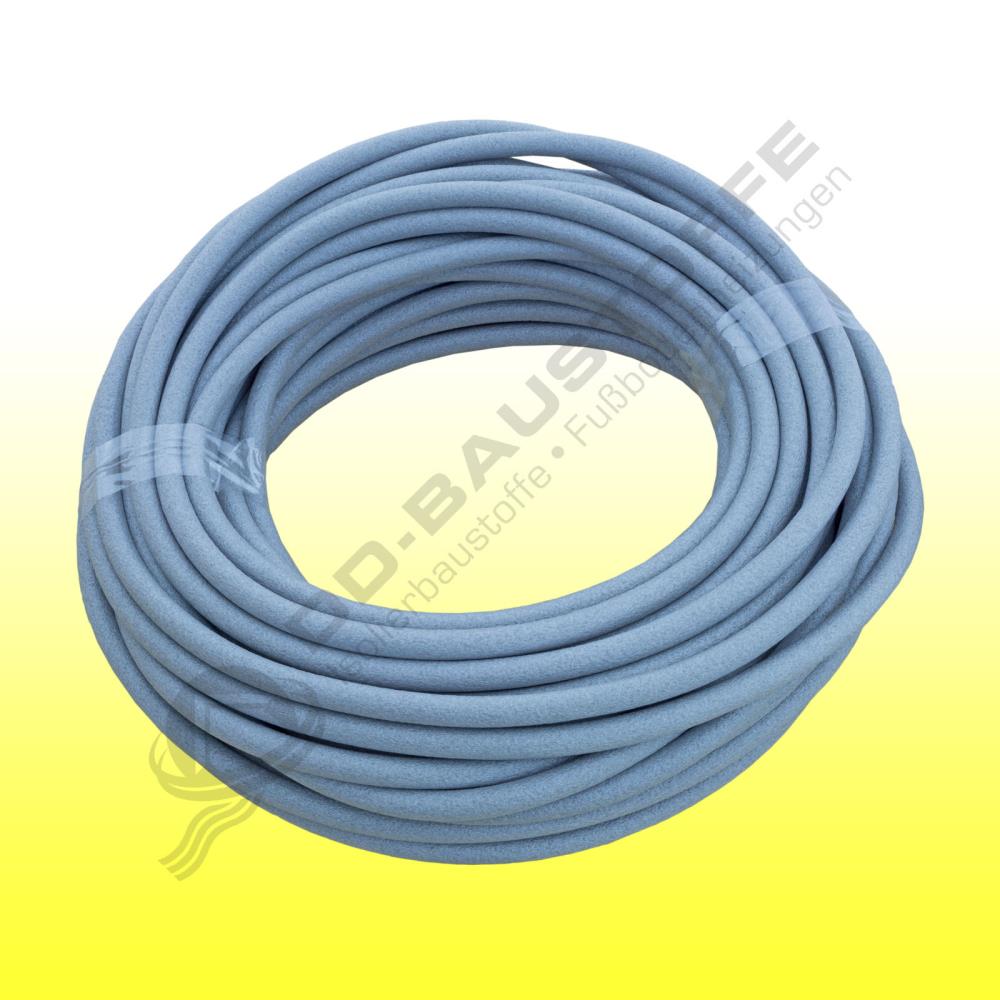

Zur Abdichtung des Folienstreifens. Der Bedarf liegt bei gleicher Länge wie Randdämmstreifen. Ø 20 mm. Die Lieferung erfolgt in Längen von 50m und 10m.

4. ratiodämm Randdämmstreifen 8 x 150 mm:

XXL-Ansicht

Zur schallbrückenfreien Verlegung von schwimmenden Estrichen, Fließestrichen und Zementestrichen mit Fußbodenheizung. Als Trennung des Estrichs vom Mauerwerk oder sonstigen Einbauten. Einfache und rationelle Verlegung. Aus extrudiertem Polyethylen-Schaumstoff, geschlossenzellig. Rohdichte: 22 kg/m². Höchste Elastizität, hervorragende Reißfestigkeit, keine Wasseraufnahme. Mit angeschweißter Lasche aus PE-Folie. 100 % HFCKW- und HFKW-frei.

Abmessungen:

• Breite: 150 mm
• Stärke: 8 mm
• Rollenlänge: 25 m

Paketinhalte

Materialbedarf pro m² Fußbodenheizung (ca.-Angaben)
