protec TS-System: 5,25 qm, 25,0 cm, Ohne

protec Fußbodenheizung Set - Trockenbausystem mit Aufbauhöhe 55mm (zzgl. Bodenbelag)

Flächengewicht ca. 32 kg / qm (inkl. Fußbodenheizungs- und Estrich-Elementen, zzgl. Bodenbelag)

Systempaket des deutschen Herstellers thermodämm - bestehend aus:

1. protec TS-Systemplatte
2. protec TS-Umlenkplatte
3. protec Mehrschichtverbundrohr 16 x 2,0 mm
4. protec Randdämmstreifen 8 x 80 mm
5. protec Baufolie aus Polyethylen, Typ 200
6. fermacell Estrich-Element 2 E 22 (optional)
7. fermacell Estrich-Kleber greenline (optional)
8. fermacell Schnellbauschrauben 3,9 x 22 mm (optional)

Verschiedene Auswahlmöglichkeiten:

• Paketgröße
• Verlegeabstand der Heizrohre
• Optional mit fermacell Estrich-Elementen, fermacell Estrich-Kleber und fermacell Schnellbauschrauben

Achtung: Bitte geben Sie uns nach dem Kauf unbedingt eine Telefonnummer an, unter der Sie tagsüber zu erreichen sind, da die Spedition den genauen Zustelltermin mit Ihnen absprechen wird!

XXL-Ansicht

XXL-Ansicht

XXL-Ansicht

Das protec TS-Trockensystem wurde konzipiert zur Herstellung einer Flächenheizung auf Massiv- oder Holzbalkendecken in Verbindung mit Trockenestrichelementen. Als Trägerelemente dienen die protec TS-System- und TS-Umlenkplatten, hergestellt aus EPS 035 DEO dh ≥ 150 kPa. Sie sind oberflächig mit einer speziellen Aludeckschicht versehen und verfügen über längs gefräste, parallel geführte Rohrführungskanäle zur Aufnahme von Heizrohren der Dimension 16 mm. Die Verlegung der Rohre erfolgt je nach Auslegung der TS-System- und TS-Umlenkplatten schnecken- oder mäanderförmig. Durch die spezielle gitternetzverstärkte Aludeckschicht, mit der die Platten beschichtet sind, wird die Wärme vollflächig an den Bodenbelag abgeleitet. Hierdurch entfällt die Notwendigkeit von Wärmeleitblechen. Zur sicheren Verbindung der Systemplatten dient die einseitig selbstklebende Überlappung der Aludeckschicht. Um Kältebrücken zu vermeiden, werden Stöße ohne Überlappung sowie zugeschnitte Platten mit Klebeband verklebt. Das System ist aufgrund des geringen Gewichts sehr gut zur Sanierung von Altbauten geeignet.

Verschiedene Paketgrößen und Verlegaeabstände lieferbar. Die genauen Paketinhalte sowie den rechnerischen Materialbedarf können Sie den unten stehenden Tabellen entnehmen. Außerdem können Sie auswählen, ob die Trockenbaukomonenten im Paket enthalten sind. Im Wohnbereich empfehlen wir die Verwendung eines Verlegeabstandes von 12,5 cm. Bitte beachten Sie jedoch, dass die erforderlichen Verlegeabstände immer bauseits zu überprüfen sind!

Alternativ können Sie sich anhand der unten aufgeführten Verlegeschemen auch Ihren eigenen Bedarf der TS-System- und TS-Umlenkplatten zusammenstellen. Wir erstellen Ihnen dann gerne ein individuelles Angebot.


Leistungsmerkmale:

• Flächengewicht ca. 32 kg / qm (inkl. Fußbodenheizungs- und Estrich-Elementen, zzgl. Bodenbelag)
• Einsetzbar auf Massiv- und Holzbalkendecke
• Konzipiert als Trockenestrichsystem, auch geeignet für Nassestriche
• Gleichmäßige Wärmeverteilung durch vollflächige Aludeckschicht
• Wenige Komponenten und Arbeitsschritte
• Schnelle und sichere Verlegung
• Zuschnitt mit Cuttermesser oder Heißschneidegerät
• Freie Wahl der Oberbeläge (Fliesengröße beachten)

Geeignete Bodenbeläge:

• Parkett
• Laminat
• Keramik-Fliesen
• Naturstein-Fliesen
• PVC
• Teppich
• Textil
• ...weitere elastische Bodenbeläge

Informationen zum Hersteller:

Mit über 25jähriger Erfahrung handelt es sich bei dem Familienunternehmen thermodämm aus Übach-Palenberg um einen deutschen Hersteller von Flächenheizungssystemen, der Komplettlösungen für den Neubau sowie für die Sanierungen oder Renovierung von bestehenden Flächen bietet. Mit einem hohen Bekanntheitsgrad und großer Akzeptanz durch sehr gute Qualität zu fairen Preisen hat sich das Label „protec Flächenheizung“ im Markt etabliert. Die Produktion findet an zwei deutschen Standorten in Übach-Palenberg und Schkopau statt. Durch kompetente Mitarbeiter, kurze Entscheidungswege und hohe logistische Flexibilität werden schnelle und zuverlässige Betriebsabläufe sowie eine attraktive Preisgestaltung ermöglicht.

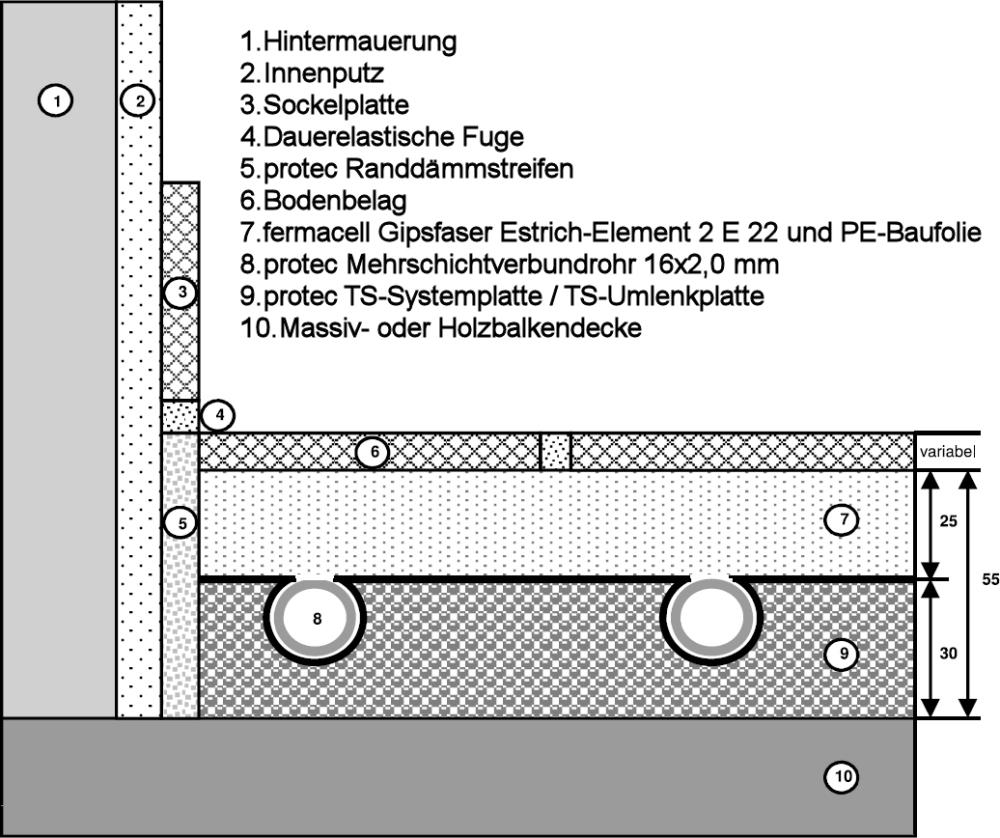

Systemaufbau

1. Hintermauerung
2. Innenputz
3. Sockelplatte
4. Dauerelastische Fuge
5. protec Randdämmstreifen
6. Bodenbelag
7. fermacell Gipsfaser Estrich-Element 2 E 22 (mit darunter liegender Baufolie aus Polyethylen)
8. protec Mehrschichtverbundrohr 16x2,0 mm
9. protec TS-Systemplatte / TS-Umlenkplatte
10. Massiv- oder Holzbalkendecke

Aufbauhöhe:

Die Systemplatten (inkl. der eingebrachten Rohre) haben eine Gesamtstärke von 30 mm. Hierzu kommen die Estrich-Elemente mit einer Stärke von 25 mm, so dass eine Gesamtstärke von 55 mm bis zur Oberkante des Trockenestrichs zzgl. Bodenbelag erreicht wird.

Verlegearten

Schneckenförmige Verlegung:

XXL-Ansicht

protec TS Umlenkplatten

• X-förmige Ausrichtung der Platten auf der Gesamtfläche
• Umlenkung der Heizrohre im Radius 90°

protec TS Systemplatten

• horizontale und vertikale Ausrichtung der Platten zwischen den Umlenkplatten, jeweils in Laufrichtung der Heizrohre

Mäanderförmige Verlegung:

XXL-Ansicht

protec TS Umlenkplatten

• Axiale Ausrichtung der Platten an den Heizkreisenden
• Umlenkung der Heizrohre im Radius 180°
• Hinweis: Bei Verlegeabstand 12,5 cm Ausrichtung der oberen Platten um 12,5 cm (¼ Plattenbreite) versetzt zur unteren Umlenkplatte
• Hinweis: Bei Verlegeabstand 25,0 cm Ausrichtung der oberen Platten um 25,0 cm (½ Plattenbreite) versetzt zur unteren Umlenkplatte

protec TS Systemplatten

• Axiale Ausrichtung der Platten zwischen den Umlenkplatten in Laufrichtung der Heizrohre

Heizleistung

XXL-Ansicht

Beschreibung der einzelnen Komponenten

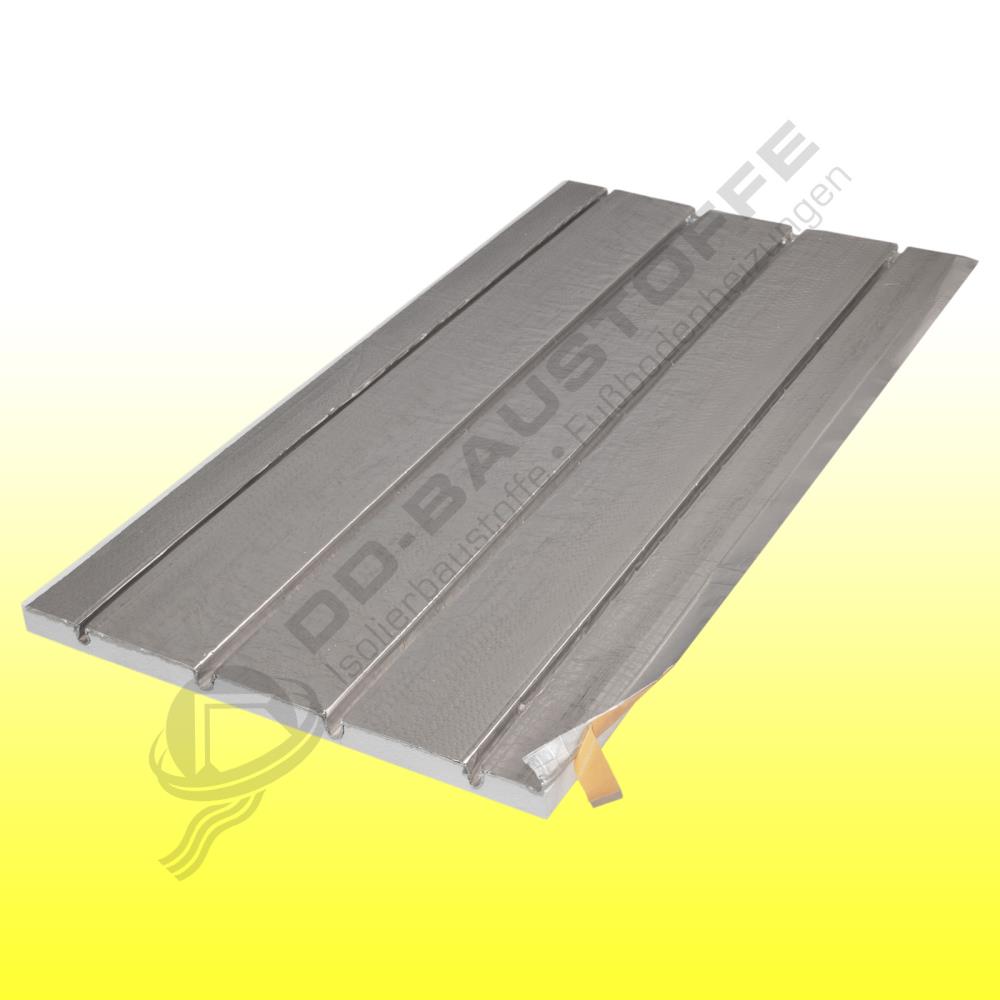

1. protec TS Systemplatte (Längsplatte):

XXL-Ansicht

Längsplatte aus EPS-Hartschaum mit gitternetzverstärkter Aludeckschicht. Integrierte Führungskanäle zur Aufnahme von Heizrohren in der Dimension 16 mm. Geeignet für Verlegeabstände von 12,5 und 25,0 cm. Mit einseitigem, selbstklebenden Folienüberstand.

Technische Daten:

• Abmessungen: 1.000 mm x 500 mm x 30 mm
• Dämmung: EPS 035 DEO dh ≥ 150 kPa
• R-Lambda: 0,86 (m²*K)/W
• U-Wert: 1,16 W/(m²*K)
• Beschichtung: Gitternetzverstärkte Aluminiumdeckschicht 70 µm
• Überlappung: Einseitig 40 mm selbstklebend
• Verlegeabstand axial: 12,5 cm und 25,0 cm
• Rohrdimensionen: 16 mm

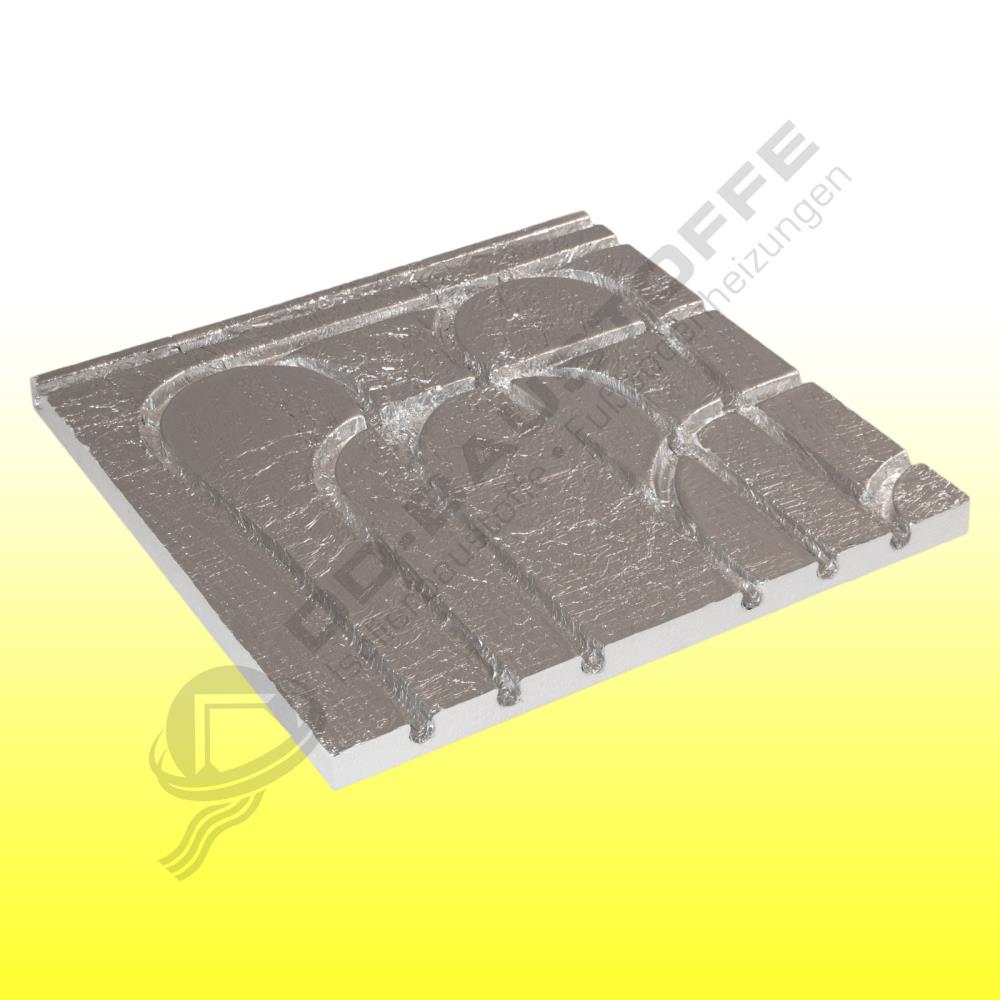

2. protec TS Umlenkplatte:

XXL-Ansicht

Umlenkplatte aus EPS-Hartschaum mit gitternetzverstärkter Aludeckschicht zur Umlenkung der Heizrohre im Randbereich. Die Rohre können um 90° (bei schneckenförmiger Verlegung) bzw. 180° (bei mäanderförmiger Verlegung) umgelenkt werden. Integrierte Führungskanäle zur Aufnahme von Heizrohren in der Dimension 16 mm. Geeignet für Verlegeabstände von 12,5 und 25,0 cm.

Technische Daten:

• Abmessungen: 500 mm x 500 mm x 30 mm
• Dämmung: EPS 035 DEO dh ≥ 150 kPa
• R-Lambda: 0,86 (m²*K)/W
• U-Wert: 1,16 W/(m²*K)
• Beschichtung: Gitternetzverstärkte PE-Aluminiumdeckschicht 18 µm
• Verlegeabstand axial: 12,5 cm und 25,0 cm
• Rohrdimensionen: 16 mm

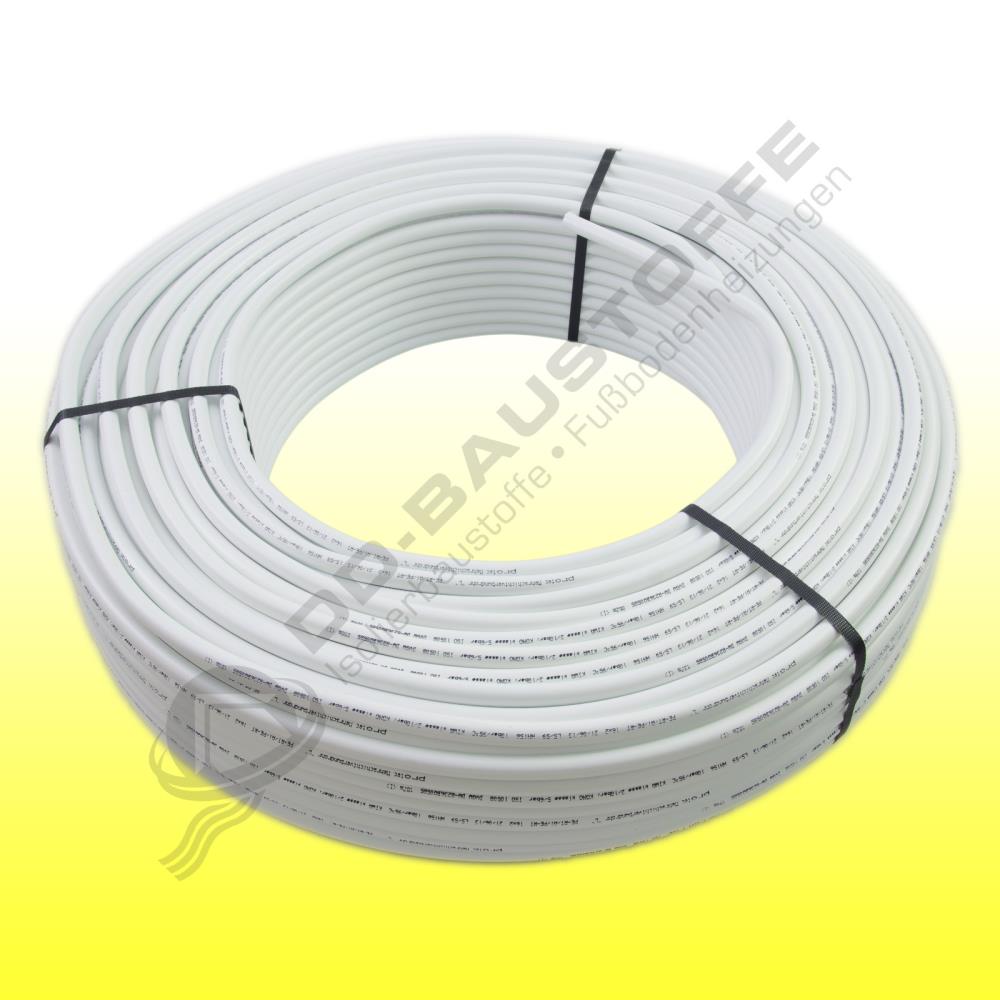

3. protec Mehrschichtverbundrohr 16 x 2,0 mm:

XXL-Ansicht

Schichtaufbau:

XXL-Ansicht

DVGW zertifiziertes Metallverbundrohr in Profiqualität aus temperaturbeständigem Polyethylen mit Aluminiumschicht. Der 5-schichtige Rohraufbau der Aluminiumverbundrohre kombiniert die hervorragenden Eigenschaften der Kunststoffe mit den Vorzügen von Aluminium.

Eigenschaften:

• Einsatzbereiche: Trinkwasserinstallation, Fussbodenheizung, Heizkörperanbindung, Wand- und Deckenheizung
• Trinkwasserzulässig (DVGW zertifiziert)
• Absolut sauerstoff- und wasserdampfdiffusionsdicht
• Temperatur- und druckbeständig
• Minimaler linearer Ausdehnungskoeffizient
• Korrosionsbeständig
• Formstabil
• Lange Lebensdauer
• Längs- stumpfgeschweißes Aluminium

Technische Daten:

• Aussendurchmesser: 16 mm
• Innendurchmesser: 12 mm
• Wandstärke: 2,0 mm
• Wasserinhalt: 0,113 l/m
• Gewicht: 0,125 kg/m
• Max. Betriebsdruck: 10 bar
• Betriebstemperatur: 95 °C
• Ausdehnungskoeffizient: 0,025 mm/mK
• Wärmeleitfähigkeit: 0,43 W/mK
• Außen-/Innenrohr: PE-RT

Maximale Fläche pro Heizkreis (bei Verlegung von 120 m Rohrlänge):

• Ca. 15 m² bei Verlegeabstand 12,5 cm
• Ca. 30 m² bei Verlegeabstand 25,0 cm

Die Lieferung erfolgt grundsätzlich in 200 m - Ringen, ggf. wird die Menge um einen 100 m oder 50 m - Ring ergänzt. Wenn Ihr Paket beispielsweise 700 m Heizrohr enthält, erhalten Sie 3 x 200 m und 1 x 100 m. Bitte beachten Sie, dass aufgrund der entstehenden Leitungswiderstände eine Länge von max. 120 m pro Heizkreis nicht überschritten werden sollte.

Sofern Ihr Paket mindestens 500m Heizrohr beinhaltet, können wir Ihnen auf Wunsch auch Großrollen (500m) ohne Aufpreis liefern. Hierdurch kann die Anzahl der benötigten Rohrkupplungen reduziert werden (ein Abrollgerät für die Großrollen verleihen wir auf Wunsch gegen Kaution für einen Zeitraum von 2 Wochen ohne Berechnung von Leihgebühren). Wenn Sie dies wünschen, geben Sie uns bitte bei der Kaufabwicklung eine kurze Nachricht.

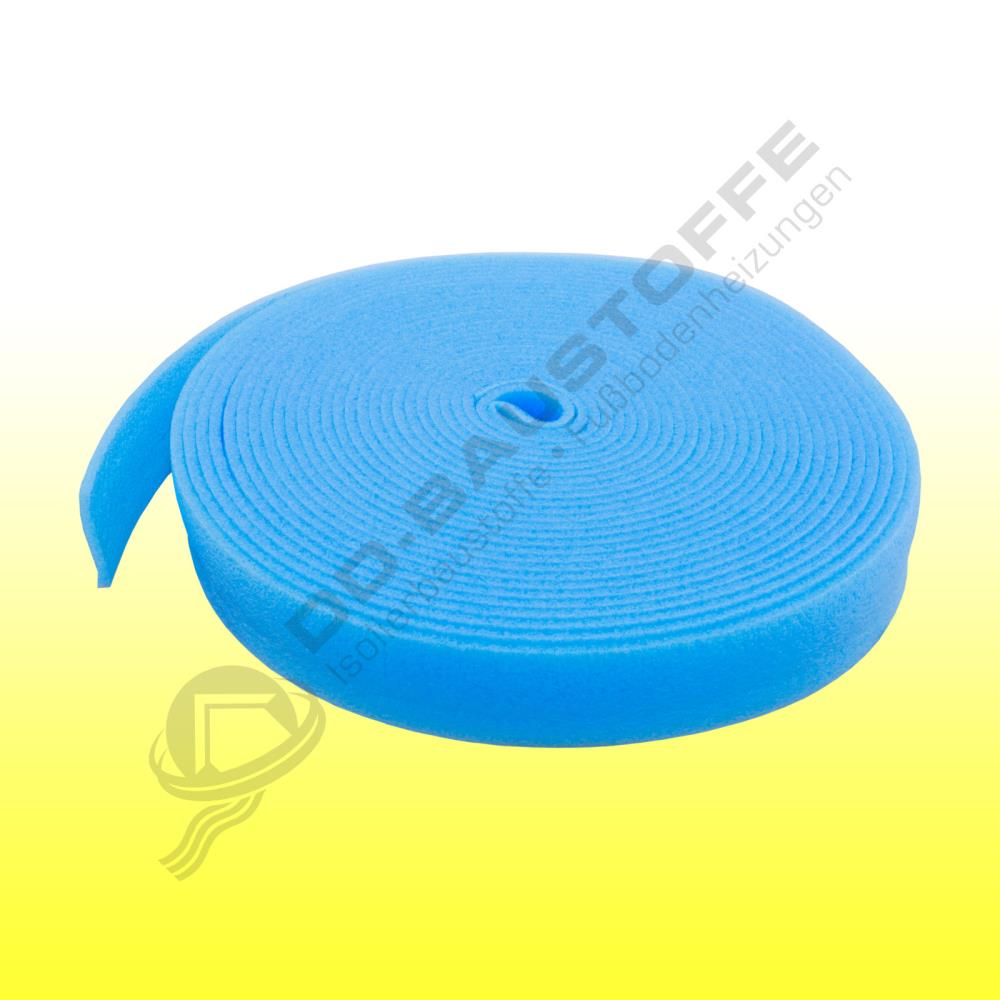

4. protec Randdämmstreifen 8 x 80 mm:

XXL-Ansicht

Randdämmstreifen zur Schallentkopplung des protec Trockenbausystems an angrenzenden Bauteilen. Aus extrudiertem Polyethylen-Schaumstoff, geschlossenzellig.

• Höchste Elastizität, reißfest, keine Wasseraufnahme.
• 100 % HFCKW- und HFKW-frei.
• Breite: 80 mm
• Stärke: 8 mm
• Rollenlänge: 25 m

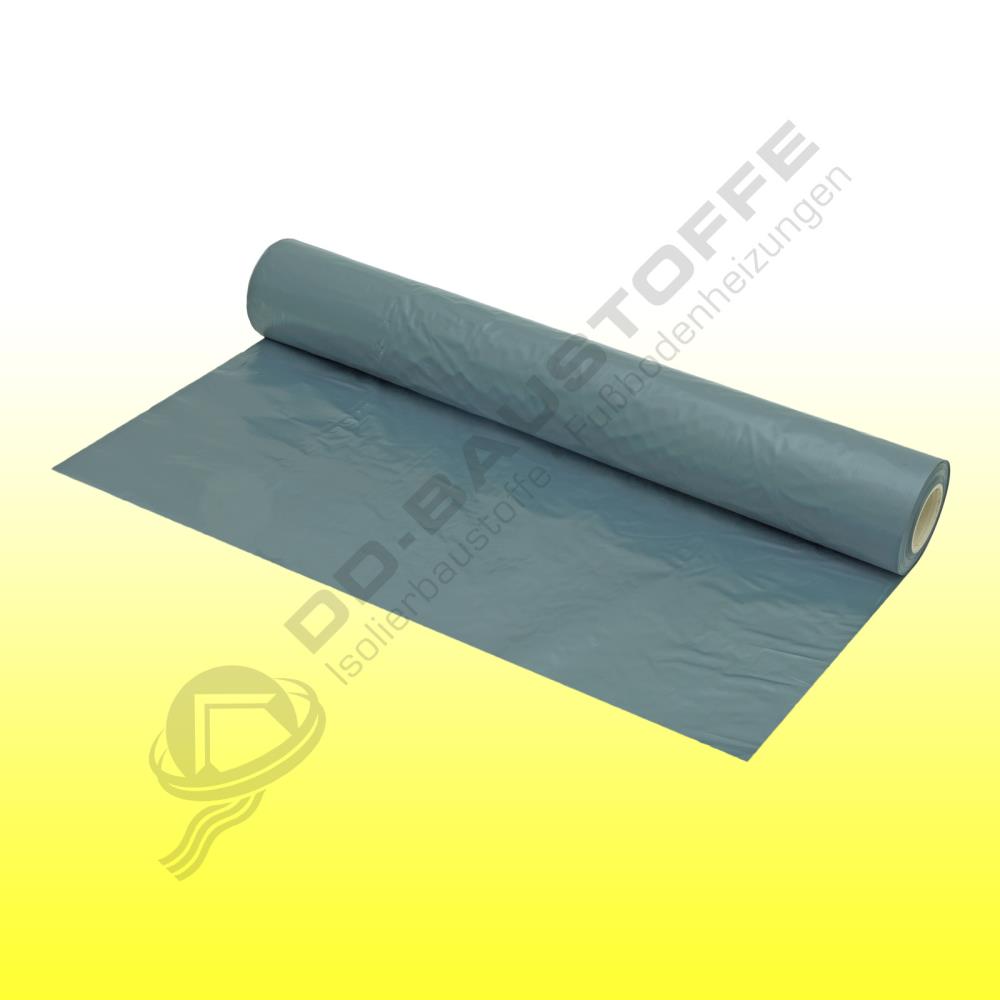

5. protec Baufolie aus Polyethylen, Typ 200:

XXL-Ansicht

Zur Verwendung als Trennschicht zwischen den TS-Platten und fermacell Estrich-Elementen. Rollenbreite = 2,00 m.

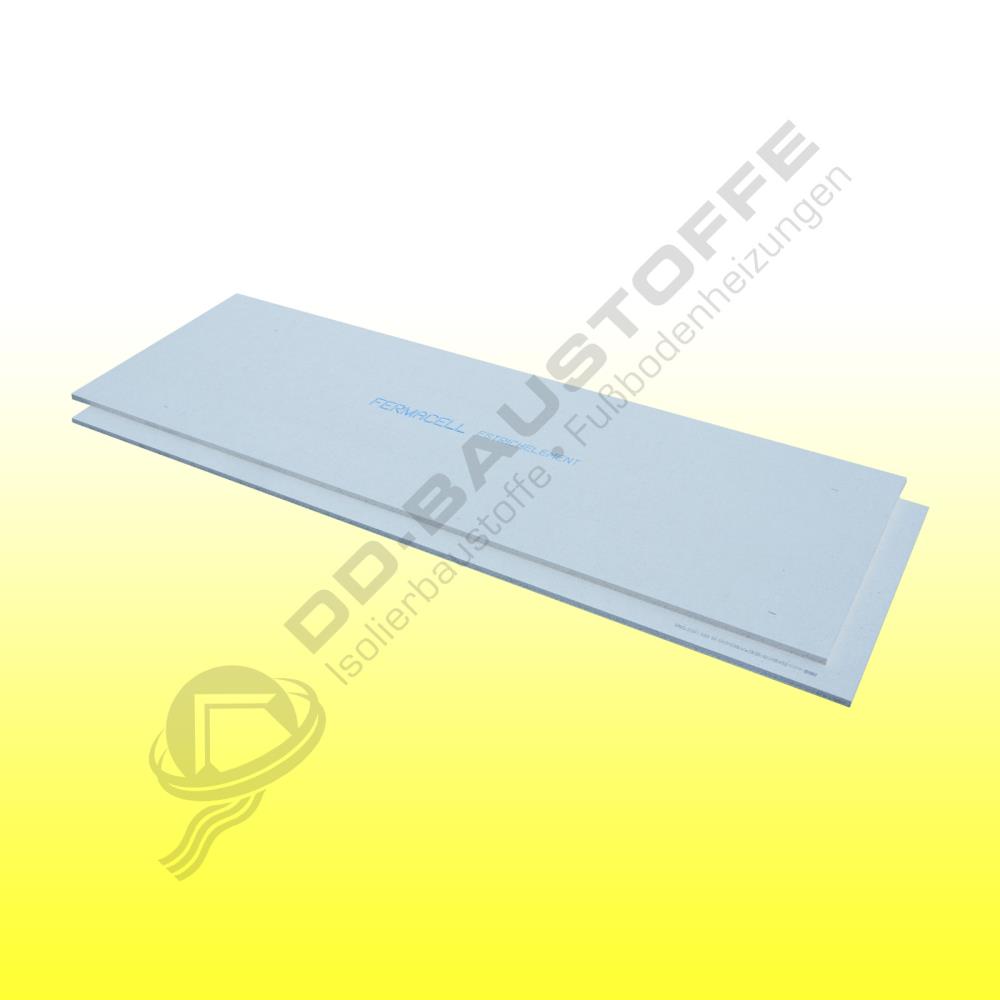

6. fermacell Estrich-Element 2 E 22 (optional):
(Nur im Paket enthalten, wenn bei den Auswahloptionen unter "Trockenbaukomponenten" die Option "Mit" ausgewählt wurde!)

XXL-Ansicht

Anwendung:

XXL-Ansicht

fermacell Gipsfaser Estrich-Elemente bestehen aus zwei miteinander verklebten 12,5 mm dicken fermacell Gipsfaser-Platten. Die beiden Platten sind gegeneinander versetzt angeordnet, so dass ein 50 mm breiter Stufenfalz entsteht. Die Abmessungen der Elemente betragen 1500 x 500 mm (mit 0,75 m² Deckfläche).

Technische Daten:

• Dicke: 25 mm
• Format: 1500 x 500 mm
• Eigenlast: 0,30 kN/m²
• Wärmedurchlasswiderstand: 0,08 m²K/W

Einsatzempfehlungen:

• Warmwasser-Fußbodenheizungen
• Häusliche Feuchträume
• Vorlauftemperaturen max. 55 °C

Download fermacell Bodensysteme Verarbeitungsanleitung

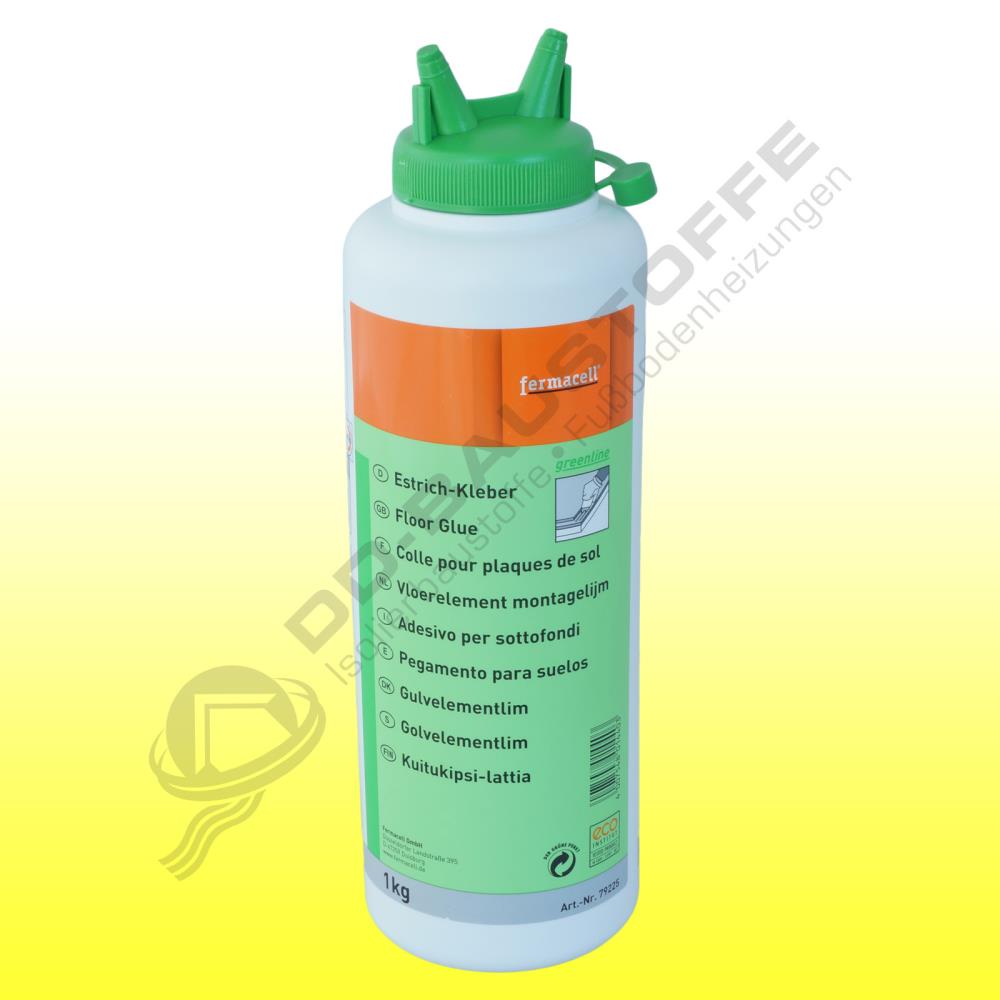

7. fermacell Estrich-Kleber greenline (optional):
(Nur im Paket enthalten, wenn bei den Auswahloptionen unter "Trockenbaukomponenten" die Option "Mit" ausgewählt wurde!)

XXL-Ansicht

Anwendung:

XXL-Ansicht

Der fermacell Estrich-Kleber greenline ist ein kennzeichnungsfreier, nicht aufschäumender Einkomponentenklebstoff auf Dispersionsbasis, der durch Verdunstung von Wasser zähelastisch aushärtet. Geeignet u.a. zur Stufenfalz-Verklebung von fermacell Gipsfaser Estrich-Elementen.

Eigenschaften:

• Kennzeichnungsfrei, schadstoff- und emissionsarm (geprüft vom Eco-Institut Köln)
• Frei von Isocyanat, Weichmachern, Silikon und Lösemitteln (gemäß TRGS 610)
• Einfache Verarbeitbarkeit: Die spezielle Doppeldüse sorgt für die richtige Klebermenge und -platzierung auf dem Falz
• Ergiebigkeit (Stufenfalz): Ca. 10-12 m² / Flasche
• Klebertemperatur: Mind. +10 °C bis max. +35 °C (empfohlen: +15 °C bis +25 °C)
• Untergrund- und Raumtemperatur: ≥ +5 °C
• Begehbarkeit: Nach ca. 24 Std. (20 °C, 50 % rLF)
• Volle Belastbarkeit: Nach ca. 72 Std. (20 °C, 50 % rLF)
• Konsistenz: Dickflüssig
• Farbe: Hellgrün
• Inhalt: 1 kg / Flasche

Download technisches Datenblatt

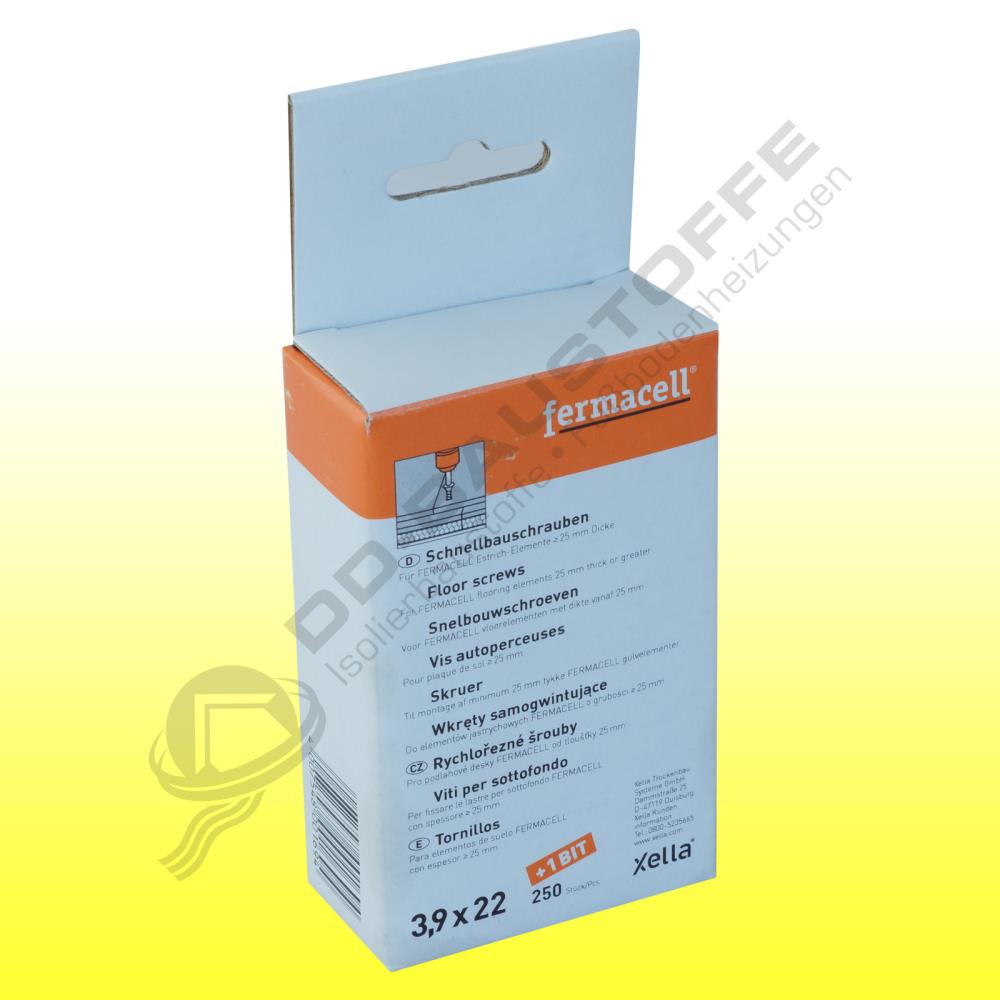

8. fermacell Schnellbauschrauben 3,9 x 22 mm (optional):
(Nur im Paket enthalten, wenn bei den Auswahloptionen unter "Trockenbaukomponenten" die Option "Mit" ausgewählt wurde!)

XXL-Ansicht

Anwendung:

XXL-Ansicht

Schnellbauschrauben für die Befestigung der fermacell Estrich-Elemente im Bodenbereich. fermacell Schnellbauschrauben werden direkt und ohne vorzubohren befestigt.

Eigenschaften:

• Leichte Verschraubbarkeit: Die optimierte Gewindegeometrie sorgt für schnelles Eindringen und garantiert einen perfekten Halt. Kreuzschlitz mit Phillips Nr. 2 Antrieb.
• Optimale Versenkbarkeit: Die Kopfgeometrie ermöglicht ein optimales Versenken des Schraubenkopfs in den fermacell Gipsfaser-Platten
• Korrosionsgeschützt: Durch Zink-Phosphatierung nach DIN 50942
• Kartoninhalt: 250 Stk. + 1 Bit

Verarbeitungsvideo "fermacell Bodensysteme mit fermacell Estrich-Elementen"
(zum starten bitte auf das Bild klicken)

Materialbedarf

Hinweis: Bei den Angaben zum Materialbedarf handelt es sich um Richtwerte, die je nach Bauvorhaben variieren können!

1. TS Systemplatte: Fläche [m²] x 0,75 m²
2. TS Umlenkplatte: Fläche [m²] x 0,25 m²
3. Mehrschichtverbundrohr 16 x 2,0 mm:
   • Fläche [m²] x 8,00 m (bei Verlegeabstand 12,5 cm)
   • Fläche [m²] x 4,00 m (bei Verlegeabstand 25,0 cm)
4. Randdämmstreifen: Fläche [m²] x 1,00 m
5. Baufolie aus Polyethylen: Fläche [m²] x 1,10 m²
6. fermacell Estrich-Element 2 E 22: Fläche [m²] x 1,00 m²
7. fermacell Estrich-Kleber greenline: Fläche [m²] x 80 - 100 g
8. fermacell Schnellbauschrauben 3,9 x 22 mm: Fläche [m²] x 15 Stk.

Paketinhalte

Achtung: Bitte geben Sie uns nach dem Kauf unbedingt eine Telefonnummer an, unter der Sie tagsüber zu erreichen sind, da die Spedition den genauen Zustelltermin mit Ihnen absprechen wird!

Weitere Systemkomponenten für Fußbodenheizungen finden Sie in unserem Shop!
