protec Tackersystem (MV): 10 qm, 20-2 mm, 15 cm

Produktinformationen "protec Tackersystem (MV): 10 qm, 20-2 mm, 15 cm"





protec Tackersystem für Fußbodenheizung mit Mehrschichtverbundrohr


Premium-Systempaket des deutschen Herstellers thermodämm - bestehend aus:

  1. protec Tackerplatte
  2. protec Mehrschichtverbundrohr mit Aluminiumkern 16 x 2,0 mm (auf Wunsch auch in 14 x 2,0 mm ohne Aufpreis lieferbar)
  3. protec Rohrclips FirstClass (mit erhöhter Haltekraft durch Folienkrallen-System)
  4. protec Randdämmstreifen 8 x 150 mm mit Folienflansch, hinterschnitten
  5. protec Klebeband SUPERGRIP


Verschiedene Auswahlmöglichkeiten:

  • Fläche
  • Stärke der Tackerplatte
  • Verlegeabstand der Heizrohre


Lieferung per Spedition: Bitte geben Sie uns nach dem Kauf eine Telefonnummer an, unter der Sie tagsüber zu erreichen sind, da die Spedition den genauen Zustelltermin mit Ihnen absprechen wird!



XXL-Ansicht

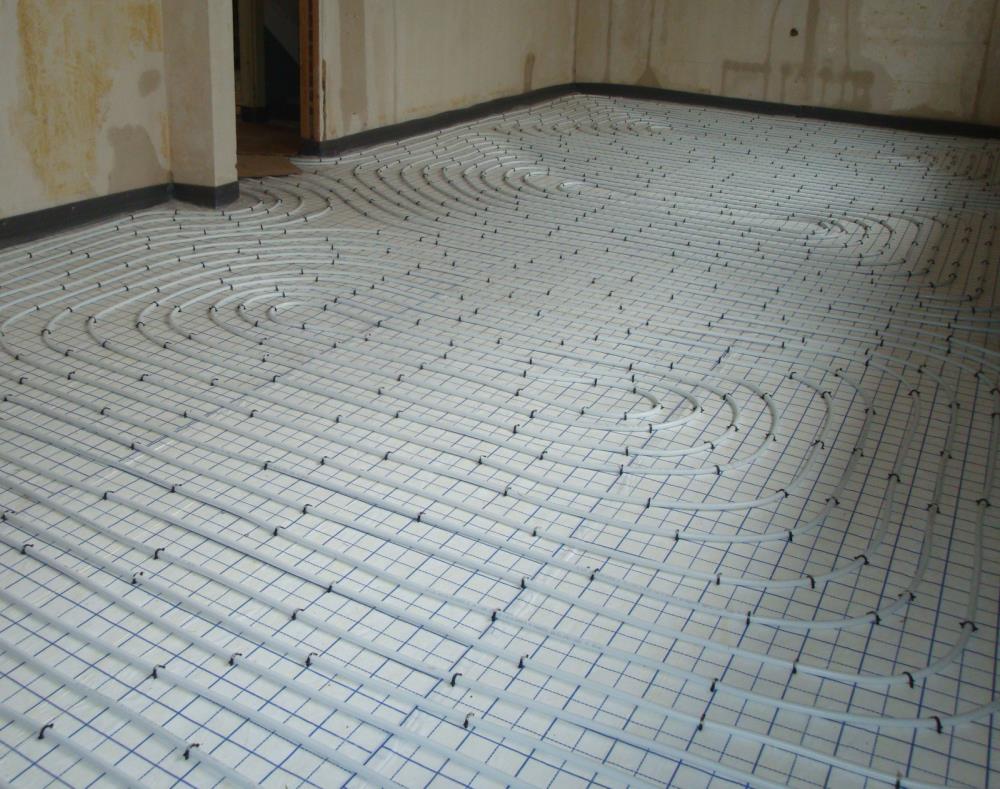

Anwendungsbeispiel

XXL-Ansicht

Fußbodenheizung als Tackersystem für Nassestriche. Bestehend aus Tackerplatte mit einseitigem Folienüberstand, sauerstoffdichtem Heizrohr, Rohrclips (magaziniert), Randdämmstreifen mit angeschweißter Folienlasche und Klebeband zur Verklebung der Stöße. Alle Komponenten stammen von einem deutschen Hersteller.

Verschiedene Paketgrößen, Isolierstärken und Verlegeabstände der Heizrohre lieferbar. Die genauen Paketinhalte sowie den rechnerischen Materialbedarf können Sie den unten stehenden Tabellen entnehmen.


Aufbauhöhe:

Die gesamte Aufbauhöhe ergibt sich aus der Stärke der Tackerplatte, der Estrichschicht und der Gesamtstärke des Oberbelags. Sofern unterhalb der Tackerplatte noch eine Zusatzdämmung verwendet wird, muss diese ebenfalls berücksichtigt werden. Die Estrichüberdeckung der Heizrohre muss mindestens 45 mm betragen, so dass sich bei Verwendung eines Heizrohres 17 x 2 eine Gesamtstärke des Estrichs von mindestens 62 mm ergibt. Bei Verwendung einer Tackerplatte 30-3 würde sich so ein Gesamtaufbau von 92 mm zzgl. Oberbelag und ggf. Zusatzdämmung ergeben.

Zur Reduzierung der Aufbauhöhe kann die Estrichstärke mit einem speziellen Estrichzusatz um ca. 20mm reduziert werden. Diesen können wir Ihnen separat anbieten. Sofern hier Bedarf besteht, sprechen Sie uns diesbezüglich einfach an.


Orientierungswerte zu den Verlegeabständen:

Beim Einsatz einer Wärmepumpe als Wärmeerzeuger ist aufgrund der geringen Vorlauftemperatur meistens ein Verlegeabstand von höchstens 10 cm erforderlich. Bei Einzatz eines konventionellen Heizkessels reichen meist 15 oder 20 cm. In Badezimmern sollte wegen der höheren Raumtemperatur generell mit höchstens 10 cm Verlegeabstand gearbeitet werden. Bitte beachten Sie jedoch, dass es sich bei diesen Angaben um unverbindliche Richtwerte handelt. Die erforderlichen Verlegeabstände sind immer bauseits zu prüfen!


Informationen zum Hersteller:

Mit über 25-jähriger Erfahrung handelt es sich bei dem Familienunternehmen thermodämm aus Übach-Palenberg um einen deutschen Hersteller von Flächenheizungssystemen, der Komplettlösungen für den Neubau sowie für die Sanierungen oder Renovierung von bestehenden Flächen bietet. Mit einem hohen Bekanntheitsgrad und großer Akzeptanz durch sehr gute Qualität zu fairen Preisen hat sich das Label „protec Flächenheizung“ im Markt etabliert. Die Produktion findet an zwei deutschen Standorten in Übach-Palenberg und Schkopau statt. Durch kompetente Mitarbeiter, kurze Entscheidungswege und hohe logistische Flexibilität werden schnelle und zuverlässige Betriebsabläufe sowie eine attraktive Preisgestaltung ermöglicht.


Beschreibung der einzelnen Komponenten

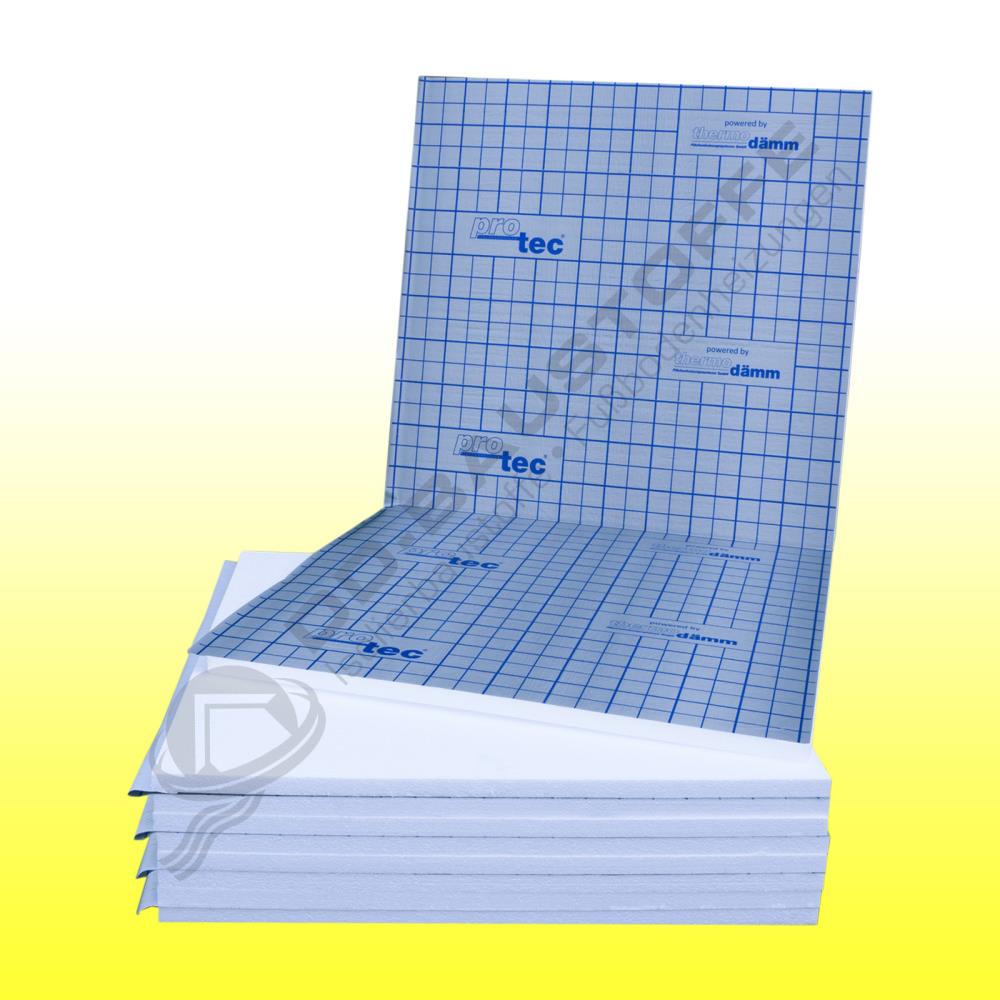

1. protec Tackerplatte:

XXL-Ansicht



Silberfarbene, kombinierte Wärme- und Trittschalldämmung aus elastifiziertem Polystyrol nach DIN-EN 13163 und DIN 4108-10 mit aufkaschierter, hochreißfester, dichtgewebter Bändchengewebefolie mit Rasterdruck zum Befestigen der Rohre mit Rohrclips. Mit einseitigem Folienüberstand. Das aufgedruckte Raster erleichtert das Zuschneiden und dient als Orientierungshilfe bei der Heizrohrverlegung.


Eigenschaften:

  • Dämmung aus EPS-FCKW-freiem Polystyrolschaum
  • Entspricht der DIN 18560/Estrichfeuchte
  • Gemäß DIN 13163 und DIN 4108 EPS B-2 für Innendämmung auf Decken oder Bodenplatten vorgesehen
  • Hervorragendes Liegeverhalten der Tackerplatten auf dem Untergrund (kein Hochstehen bzw. "Schüsseln" an den Seiten)
  • Aufgedruckte, einheitliche Rasterung in 5 cm - Schritten zum präzisen Einhalten der Verlegeabstände
  • Dichtgewebte, hochreißfeste Bändchengewebefolie
  • Minimale Lochbildung beim Durchstechen der Folienoberfläche durch Flachgewebe


Technische Daten:


Dimension

20-2

25-2

30-3

35-3

Dämmstärke

20 mm

25 mm

30 mm

35 mm

Zusammendrückbarkeit c

= 2 mm

= 2 mm

= 3 mm

= 3 mm

Nettolänge

2 m

2 m

2 m

2 m

Nettobreite

1 m

1 m

1 m

1 m

Überlappung Folie

30 mm

30 mm

30 mm

30 mm

Fläche

10 m²

10 m²

10 m²

10 m²

Dämmstoff: Bezeichnung lt. DIN

EPS 045 DES sm

EPS 045 DES sm

EPS 045 DES sm

EPS 045 DES sm

Belastbarkeit

4 kN/m²

4 kN/m²

4 kN/m²

4 kN/m²

Wärmeleitgruppe gem. DIN 18164

WLG 045

WLG 045

WLG 045

WLG 045

Trittschallverbesserungsmaß

28 db

28 db

29 db

29 db

Dynamische Steifigkeit

= 20MN/m³

= 20MN/m³

= 15MN/m³

= 15MN/m³

R Lambda (m² * K/W)

0,44

0,63

0,67

0,78

Rastermaß

50 mm

50 mm

50 mm

50 mm

Verpackungseinheit

10 m²

10 m²

10 m²

10 m²

Verpackung

PE-Folienbeutel

PE-Folienbeutel

PE-Folienbeutel

PE-Folienbeutel

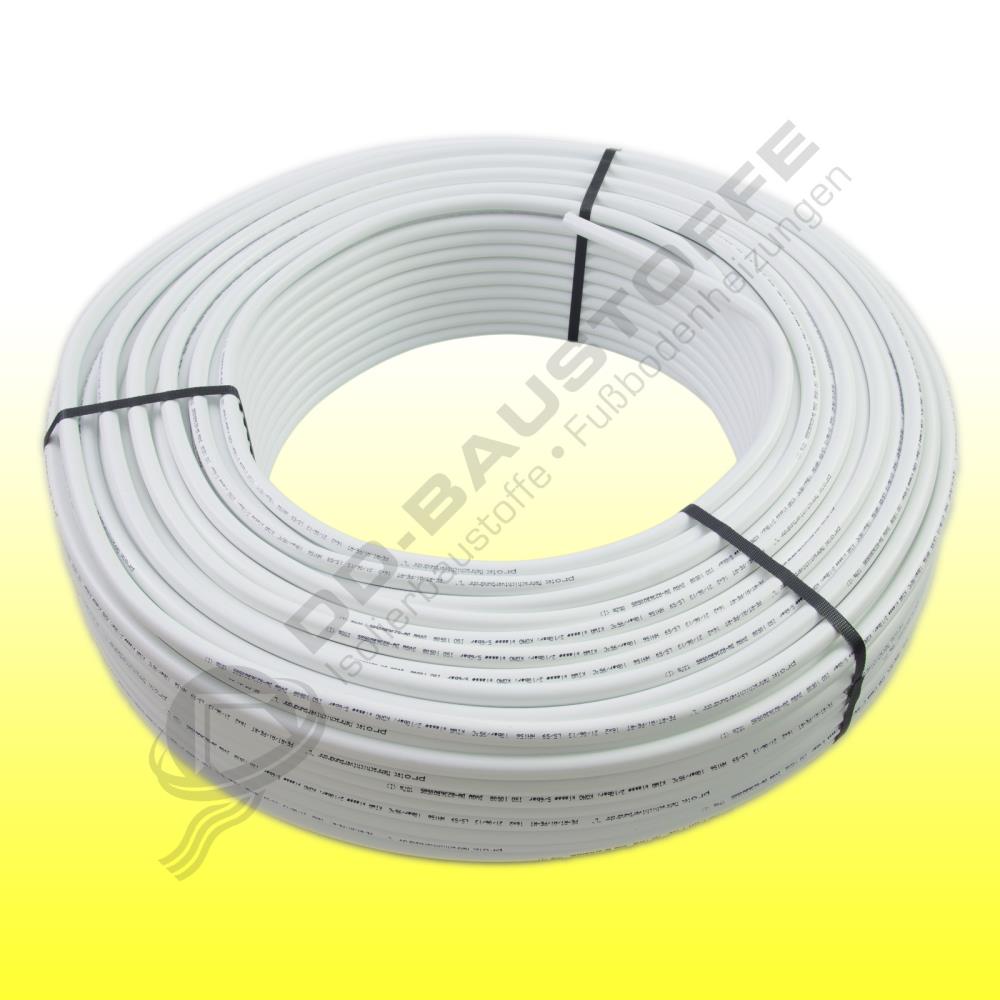

2. protec Mehrschichtverbundrohr 16 x 2,0 mm:

XXL-Ansicht

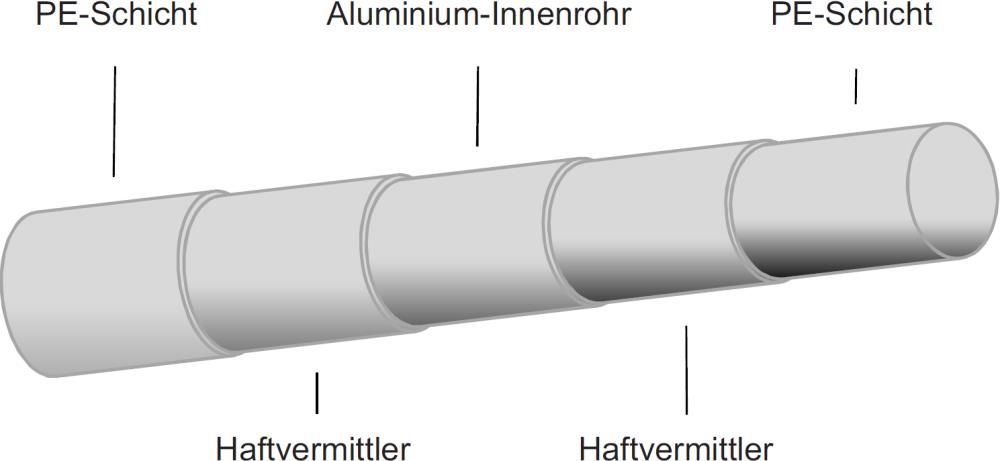

Schichtaufbau:

XXL-Ansicht



DVGW zertifiziertes Metallverbundrohr in Profiqualität aus temperaturbeständigem Polyethylen mit Aluminiumschicht. Der 5-schichtige Rohraufbau der Aluminiumverbundrohre kombiniert die Vorzüge eines Kunststoffrohres mit denen eines Metallrohres, es ist gleichermaßen flexibel und robust, äußerst druck- und hitzebeständig, hygienisch und einfach zur verarbeiten.

Die Lieferung erfolgt grundsätzlich in 200m-Ringen, ggf. wird die Menge um einen 100m-Ring ergänzt. Wenn Ihr Paket beispielsweise 900m Heizrohr enthält, erhalten Sie 4x200m und 1x100m. Bitte beachten Sie, dass aufgrund der entstehenden Leitungswiderstände eine Länge von max. 120 m pro Heizkreis nicht überschritten werden sollte.


Zusätzliche aufpreisfreie Optionen - bitte bei Bedarf in der Kaufabwicklung angeben:

  • 500m-Großrollen ab einer Paketgröße, die mind. 500m Heizrohr enthält (s. unten stehende Tabelle)
  • Rohrdimension 14 x 2,0 mm anstatt 16 x 2,0 mm
  • Leihtacker für max. 2 Wochen gegen Kaution
  • Rohrabroller für Großrollen für max. 2 Wochen gegen Kaution


Eigenschaften:

  • Einsatzbereiche: Trinkwasserinstallation, Fussbodenheizung, Heizkörperanbindung, Wand- und Deckenheizung
  • DIN- und DVGW-geprüft
  • Zugelassen gemäß SKZ A 705
  • Absolut sauerstoff- und wasserdampfdiffusionsdicht
  • Temperatur- und druckbeständig
  • Minimaler linearer Ausdehnungskoeffizient
  • Korrosionsbeständig
  • Formstabil
  • Lange Lebensdauer
  • Längs- stumpfgeschweißes Aluminium



Technische Daten:

  • Aussendurchmesser: 16 mm
  • Innendurchmesser: 12 mm
  • Wandstärke: 2,0 mm
  • Wasserinhalt: 0,113 l/m
  • Gewicht: 0,125 kg/m
  • Max. Betriebsdruck: 10 bar
  • Betriebstemperatur: 95 °C
  • Ausdehnungskoeffizient: 0,025 mm/mK
  • Wärmeleitfähigkeit: 0,43 W/mK
  • Außen-/Innenrohr: PE-RT



Maximale Fläche pro Heizkreis (bei Verlegung von 120 m Rohrlänge):

  • Ca. 13,64 m² bei Verlegeabstand 10 cm
  • Ca. 20,69 m² bei Verlegeabstand 15 cm
  • Ca. 26,09 m² bei Verlegeabstand 20 cm

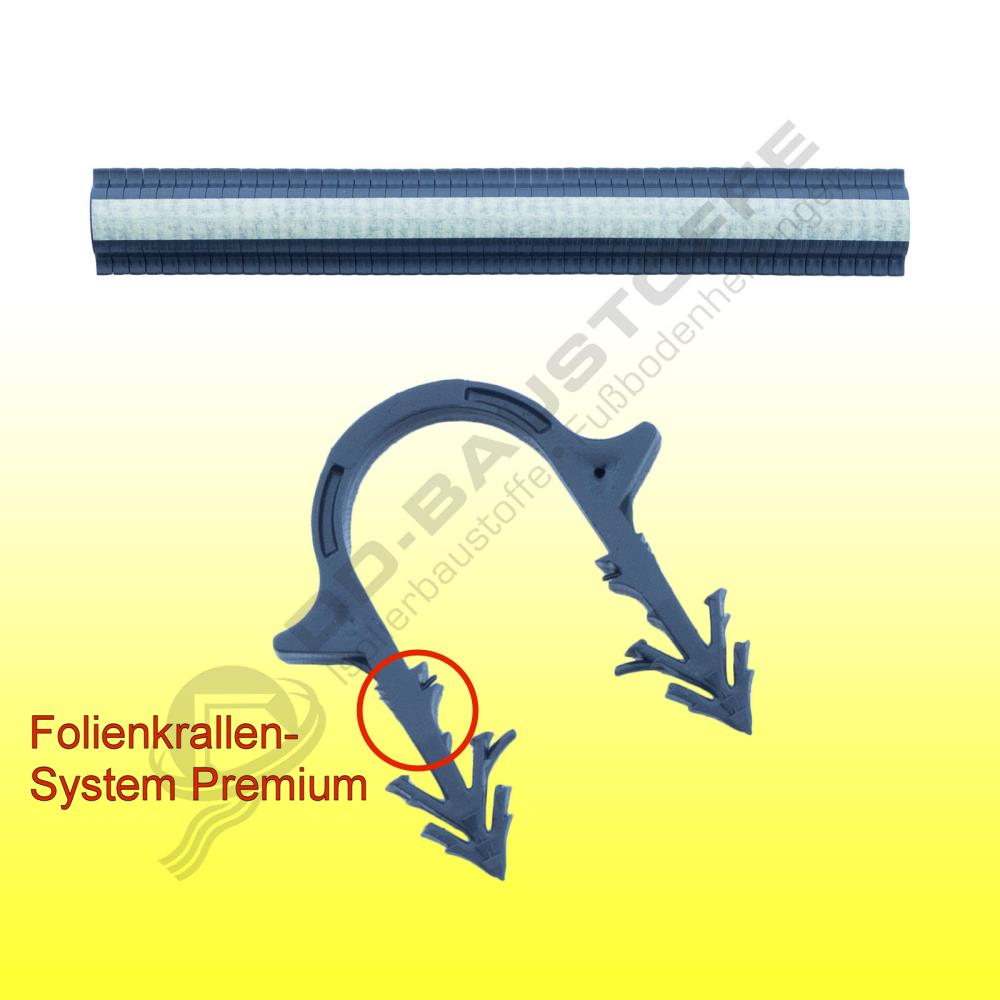

3. protec Rohrclips FirstClass:

XXL-Ansicht



Sehr stabiler und robuster Kunsstoff-Rohrclip in Premium-Qualität. Im Gegensatz zu handelsüblichen Standard-Tackernadeln deutlich höhere Haltekraft durch Folienkrallen-System zur Erfüllung der EU-Norm 1264-4*. Die Haltekraft (0-5 mm) des protec Rohrclip FirstClass liegt bei 4,5 kg, bei einer handelsübliche Standard-Tackernadel aus Thermoplast beträgt die Haltekraft (0-5 mm) lediglich 1,5 kg. Dadurch sorgt der protec Rohrclip FirstClass für perfekten und sicheren Halt des Heizrohres direkt auf der Systemdämmung mit Gewebefolie. Passend für den protec Systemtacker und andere handelsübliche Tackergeräte.

Auszug aus EN 1264-4:
„... Die vertikale Abweichung der Rohre nach oben darf vor und nach dem Einbringen des Estrichs an keiner Stelle mehr als 5 mm betragen. ...“

*Vorgabe der DIN EN 1264-4 Raumflächenintegrierte Heiz- und Kühlsysteme mit Wasserdurchströmung, Teil 4: Installation, Deutsche Fassung, 11/2009, DIN Deutsches Institut für Normung e.V.


Technische Daten:

  • Material: B500
  • Anwendung: 14-20 mm Rohr
  • Länge: 42 mm
  • Haltekraft (0-5 mm): 4,5 kg (EU-Norm)
  • Magaziniert zu je 50 Stück

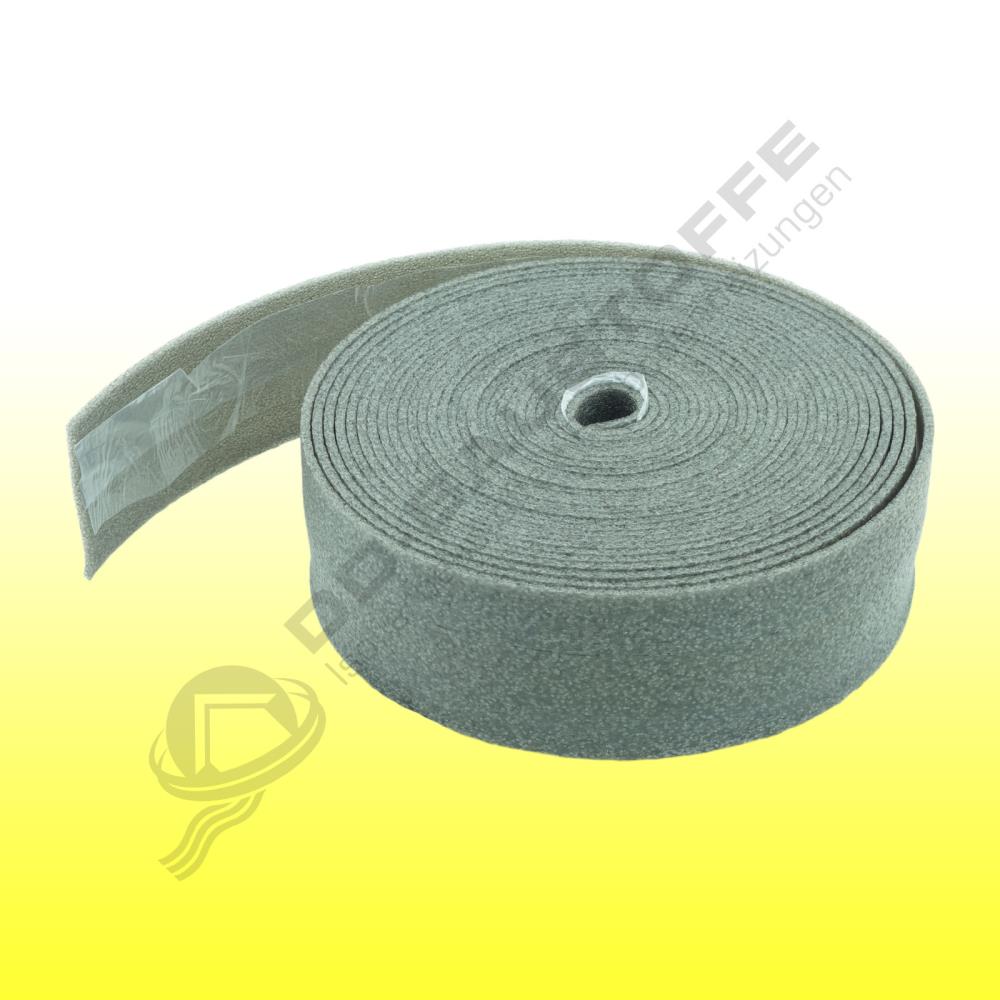

4. protec Randdämmstreifen 8 x 150 mm mit Folienflansch, hinterschnitten:

XXL-Ansicht



Randdämmstreifen mit Folienlasche zur schallbrückenfreien Verlegung von schwimmenden Estrichen, Fließestrichen und Estrichen mit FBH. Aus extrudiertem Polyethylen-Schaumstoff, geschlossenzellig.

  • Höchste Elastizität, reißfest, keine Wasseraufnahme.
  • Mit angeschweißter Lasche aus PE-Folie. 100 % HFCKW- und HFKW-frei.
  • Breite: 150 mm
  • Stärke: 8 mm
  • Rollenlänge: 25 m





5. protec Klebeband SUPERGRIP:

XXL-Ansicht



Sehr gut haftendes Klebeband zur estrichdichten Verklebung der Tackerplatte an Überlappungen sowie Verklebung der Tackerplatte mit der Folienlasche des Randdämmstreifens.

  • Farbe: Weiß, mit aufgedrucktem Hersteller-Logo
  • Breite: 50 mm
  • Rollenlänge: 66 m




Verarbeitungshinweise

Hinweis: Alle Arbeiten sind durch zugelassene Fachbetriebe unter Berücksichtigung der gültigen Vorschriften auszuführen!

    1. Verlegung des Randdämmstreifens:
      Zuerst wird der Randdämmstreifen an der Wand befestigt. Der angeschweißte Folienflansch muss sichtbar nach vorne ragen, damit er bei der anschließenden Verlegung der Tackerplatte auf diese aufgelegt werden kann.



    1. Verlegung der Tackerplatte:
      Anschließend erfolgt die Verlegung der Tackerplatte. Diese muss stets bündig mit dem Randdämmstreifen abschließen und die Folienüberlappung muss auf der zuvor verlegten Bahn aufliegen und darf keine Hohlräume hinterlassen.



    1. Verklebung der Überlappungen:
      Nach vollständiger Verklebung aller Stoßkanten mit dem Klebeband ergibt sich eine geschlossene, estrichdichte Dämmschichtoberfläche.



    1. Fixierung des Heizrohrs:
      Mit einem geeigneten Tackergerät werden die Tackernadeln zügig und präzise auf dem aufgedruckten Verlegeraster spiral- oder mäanderförmig fixiert. Die Befestigung nach DIN sollte mind. alle 50 cm erfolgen. Vor und nach einem Bogen sind zwei Tackernadeln anzusetzen. Der Biegeradius von 5 x d darf in den Bogenbereichen nicht unterschritten werden. Auf eine drallfreie Verlegung ist zu achten.



  1. Zusätzliche Hinweise:
    • Falls gemäß EnEV eine zusätzliche Dämmschicht (z .B. Dämmung gegen Erdreich) erforderlich ist, so ist diese vor der Verlegung der Systemdämmung vollflächig einzubringen.
    • Sollte der Einbau von Verbindungskupplungen im Reparaturfall erforderlich sein (nur in geraden Rohrstücken), müssen diese in der Revisionszeichnung genau positioniert und bezeichnet werden.
    • Bei der Kreuzung von Dehnfugen durch die Rohre sind diese an dieser Stelle mit Schutzrohren von mind. 300 mm Länge zu versehen. Dehnfugen dürfen nur in einer Ebene und nur von Zuleitungen gekreuzt werden.

Paketinhalte

PaketgrößeKomponenteVerlegeabstand
10 cm15 cm20 cm
10 m²Tackerplatte10 m²10 m²10 m²
 Mehrschichtverbundrohr100 m100 m100 m
 Rohrclips200 Stk.100 Stk.100 Stk.
 Randdämmstreifen25 m25 m25 m
 Klebeband1 Ro.1 Ro.1 Ro.
20 m²Tackerplatte20 m²20 m²20 m²
 Mehrschichtverbundrohr200 m200 m100 m
 Rohrclips350 Stk.200 Stk.200 Stk.
 Randdämmstreifen25 m25 m25 m
 Klebeband1 Ro.1 Ro.1 Ro.
30 m²Tackerplatte30 m²30 m²30 m²
 Mehrschichtverbundrohr300 m200 m200 m
 Rohrclips500 Stk.300 Stk.300 Stk.
 Randdämmstreifen50 m50 m50 m
 Klebeband2 Ro.2 Ro.2 Ro.
40 m²Tackerplatte40 m²40 m²40 m²
 Mehrschichtverbundrohr400 m300 m200 m
 Rohrclips650 Stk.400 Stk.400 Stk.
 Randdämmstreifen50 m50 m50 m
 Klebeband2 Ro.2 Ro.2 Ro.
50 m²Tackerplatte50 m²50 m²50 m²
 Mehrschichtverbundrohr500 m300 m300 m
 Rohrclips800 Stk.500 Stk.450 Stk.
 Randdämmstreifen50 m50 m50 m
 Klebeband3 Ro.3 Ro.3 Ro.
60 m²Tackerplatte60 m²60 m²60 m²
 Mehrschichtverbundrohr600 m400 m300 m
 Rohrclips1000 Stk.600 Stk.550 Stk.
 Randdämmstreifen75 m75 m75 m
 Klebeband3 Ro.3 Ro.3 Ro.
70 m²Tackerplatte70 m²70 m²70 m²
 Mehrschichtverbundrohr700 m500 m400 m
 Rohrclips1150 Stk.700 Stk.650 Stk.
 Randdämmstreifen75 m75 m75 m
 Klebeband4 Ro.4 Ro.4 Ro.
80 m²Tackerplatte80 m²80 m²80 m²
 Mehrschichtverbundrohr800 m500 m400 m
 Rohrclips1300 Stk.800 Stk.750 Stk.
 Randdämmstreifen100 m100 m100 m
 Klebeband4 Ro.4 Ro.4 Ro.
90 m²Tackerplatte90 m²90 m²90 m²
 Mehrschichtverbundrohr800 m600 m500 m
 Rohrclips1450 Stk.900 Stk.850 Stk.
 Randdämmstreifen100 m100 m100 m
 Klebeband5 Ro.5 Ro.5 Ro.
100 m²Tackerplatte100 m²100 m²100 m²
 Mehrschichtverbundrohr900 m600 m500 m
 Rohrclips1600 Stk.1000 Stk.900 Stk.
 Randdämmstreifen100 m100 m100 m
 Klebeband5 Ro.5 Ro.5 Ro.
120 m²Tackerplatte120 m²120 m²120 m²
 Mehrschichtverbundrohr1100 m700 m600 m
 Rohrclips1950 Stk.1200 Stk.1100 Stk.
 Randdämmstreifen125 m125 m125 m
 Klebeband6 Ro.6 Ro.6 Ro.
140 m²Tackerplatte140 m²140 m²140 m²
 Mehrschichtverbundrohr1300 m900 m700 m
 Rohrclips2250 Stk.1400 Stk.1300 Stk.
 Randdämmstreifen150 m150 m150 m
 Klebeband7 Ro.7 Ro.7 Ro.
160 m²Tackerplatte160 m²160 m²160 m²
 Mehrschichtverbundrohr1500 m1000 m800 m
 Rohrclips2600 Stk.1600 Stk.1450 Stk.
 Randdämmstreifen175 m175 m175 m
 Klebeband8 Ro.8 Ro.8 Ro.
180 m²Tackerplatte180 m²180 m²180 m²
 Mehrschichtverbundrohr1600 m1100 m900 m
 Rohrclips2900 Stk.1800 Stk.1650 Stk.
 Randdämmstreifen200 m200 m200 m
 Klebeband9 Ro.9 Ro.9 Ro.
200 m²Tackerplatte200 m²200 m²200 m²
 Mehrschichtverbundrohr1800 m1200 m1000 m
 Rohrclips3200 Stk.2000 Stk.1800 Stk.
 Randdämmstreifen200 m200 m200 m
 Klebeband10 Ro.10 Ro.10 Ro.
220 m²Tackerplatte220 m²220 m²220 m²
 Mehrschichtverbundrohr2000 m1300 m1100 m
 Rohrclips3550 Stk.2200 Stk.2000 Stk.
 Randdämmstreifen225 m225 m225 m
 Klebeband10 Ro.10 Ro.10 Ro.
240 m²Tackerplatte240 m²240 m²240 m²
 Mehrschichtverbundrohr2200 m1400 m1200 m
 Rohrclips3850 Stk.2400 Stk.2200 Stk.
 Randdämmstreifen250 m250 m250 m
 Klebeband11 Ro.11 Ro.11 Ro.
260 m²Tackerplatte260 m²260 m²260 m²
 Mehrschichtverbundrohr2300 m1600 m1200 m
 Rohrclips4200 Stk.2600 Stk.2350 Stk.
 Randdämmstreifen275 m275 m275 m
 Klebeband12 Ro.12 Ro.12 Ro.
280 m²Tackerplatte280 m²280 m²280 m²
 Mehrschichtverbundrohr2500 m1700 m1300 m
 Rohrclips4500 Stk.2800 Stk.2550 Stk.
 Randdämmstreifen300 m300 m300 m
 Klebeband13 Ro.13 Ro.13 Ro.
300 m²Tackerplatte300 m²300 m²300 m²
 Mehrschichtverbundrohr2700 m1800 m1400 m
 Rohrclips4800 Stk.3000 Stk.2700 Stk.
 Randdämmstreifen300 m300 m300 m
 Klebeband14 Ro.14 Ro.14 Ro.



Materialbedarf pro m² Fußbodenheizung (ca.-Angaben)

KomponenteVerlegeabstand
10 cm15 cm20 cm
Tackerplatte1,0 m²1,0 m²1,0 m²
Mehrschichtverbundrohr8,8 m5,8 m4,6 m
Rohrclips16 Stk.10 Stk.9 Stk.
Randdämmstreifen1,0 m1,0 m1,0 m
Klebeband3,0 m3,0 m3,0 m
