ZEWO Tackersystem: 10 qm, 20-2 mm, 15 cm

ratiodämm Tackersystem für Fußbodenheizung

Systempaket des deutschen Produktionsunternehmens ratiodämm - bestehend aus:

1. ratiodämm Multidämmrolle mit Gewebefolie (auswählbare Isolierstärken von 20 bis 35 mm)
2. ratiodämm 5-Schicht Heizrohr PE-RT 17 x 2,0 mm (auf Wunsch auch in 16 x 2,0 oder 14 x 2,0 mm ohne Aufpreis lieferbar)
3. ratiodämm Tackernadeln «Premium» (mit erhöhter Haltekraft durch Folienkrallen- und aktivem 8-Anker-System)
4. ratiodämm Randdämmstreifen 8 x 150 mm, mit angeschweißter Lasche aus PE-Folie
5. ratiodämm Klebeband (extrem reißfest)

Verschiedene Auswahlmöglichkeiten:

1. Fläche
2. Stärke der Multidämmrolle
3. Verlegeabstand der Heizrohre

XXL-Ansicht

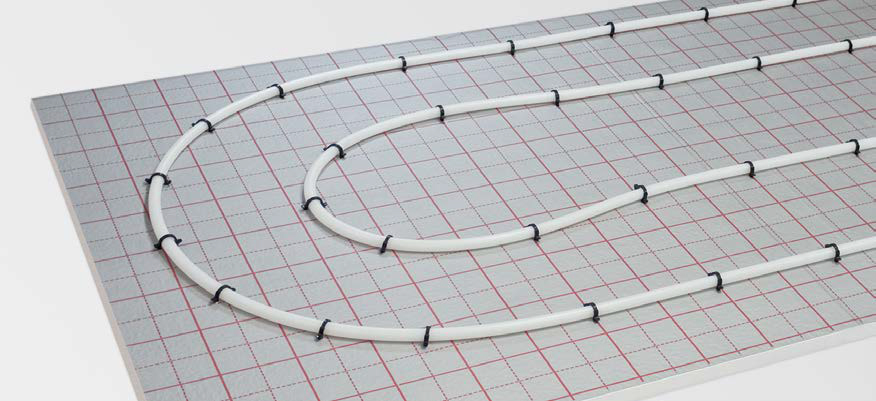

Anwendungsbeispiel

XXL-Ansicht

Die DIN-geprüfte ratiodämm Tackertechnik hat sich millionenfach bewährt und ergibt mit den ideal aufeinander abgestimmten Komponenten eine perfekte Heizebene. Das Heizrohr wird durch die Tackernadeln mit Doppelhaken auf der mit hochreißfester Gewebefolie kaschierten Trittschalldämmung zuverlässig befestigt. Das aufgedruckte Raster erleichtert das Zuschneiden und dient als Orientierungshilfe bei der Heizrohrverlegung.

Verschiedene Paketgrößen, Isolierstärken und Verlegeabstände der Heizrohre lieferbar. Die genauen Paketinhalte sowie den rechnerischen Materialbedarf können Sie den unten stehenden Tabellen entnehmen.

Eigenschaften und Vorteile des Sytems:

• Alle Komponenten von einem deutschen Systemanbieter
• Millionenfach bewährte und kostenorientierte Verlegetechnik
• Einfache Ein-Mann-Montage
• Flexible Verlegeraster
• Flexible Heizrohrverlegung (Dim. 14 - 20 mm) mit verschiedenen Rohrqualitäten zu realisieren
• Sichere Haltkraft der Tackernadeln in der hochreissfesten Gewebefolie der Systemdämmung
• Premium-Tackernadeln mit erhöhter Haltekraft durch Folienkrallen- und aktivem 8-Anker-System zur Erfüllung der EU-Norm 1264-4

Orientierungswerte zu den Verlegeabständen:

Beim Einsatz einer Wärmepumpe als Wärmeerzeuger ist aufgrund der geringen Vorlauftemperatur meistens ein Verlegeabstand von höchstens 10 cm erforderlich. Bei Einzatz eines konventionellen Heizkessels reichen meist 15 oder 20 cm. In Badezimmern sollte wegen der höheren Raumtemperatur generell mit höchstens 10 cm Verlegeabstand gearbeitet werden. Bitte beachten Sie jedoch, dass es sich bei diesen Angaben um unverbindliche Richtwerte handelt. Die erforderlichen Verlegeabstände sind immer bauseits durch genaue Berechnungen zu ermitteln!

Informationen zum Hersteller:

ratiodämm hat sich als kunststoff- und metallverarbeitendes Familienunternehmen auf die Produktion der Komponenten für die Flächenheizung, der Bodendämmung mit Systemplatten sowie Verteilertechnik und Heizrohre spezialisiert. Die Begriffe "ratio" (lateinisch für Vernunft) und "dämm" (in Anlehnung an den wärmedämmenden Rohstoff) bilden die Basis für die Namensgebung und untermauern die klare strategische Ausrichtung, individuelle Produktlösungen für Kunden aus Industrie und Handel (OEM) zu fertigen. Der hohe Qualitätsanspruch erstreckt sich vom Roh- und Vormaterialeinkauf, über die Verarbeitung bis hin zur gütegeprüften Warenauslieferung und wird durch das BVF-Siegel zusätzlich unterstrichen.

Mit dem BVF-Siegel macht ratiodämm deutlich, dass die Markenkunden von einem qualitätsorientierten Zulieferer ausgestattet werden. Der Bundesverband Flächenheizung und Flächenkühlung e.V. kurz BVF genannt, ist der Zusammenschluss von 49 namhafter System- sowie Komponentenanbieter. Sein Ziel ist nicht nur die Verbesserung der Branchenkompetenz, sondern auch die Förderung von Flächenheizungen und Flächenkühlungen im Allgemeinen. Der BVF gilt seit über 40 Jahren als anerkannter Ansprechpartner für Planer, das verarbeitende Gewerbe, interessierte Bauherren sowie Modernisierer. Besonderen Wert legt der Verband dabei auf die sachliche und produktneutrale Informationspolitik in allen Themenbereichen rund um Flächenheizung und -kühlung.

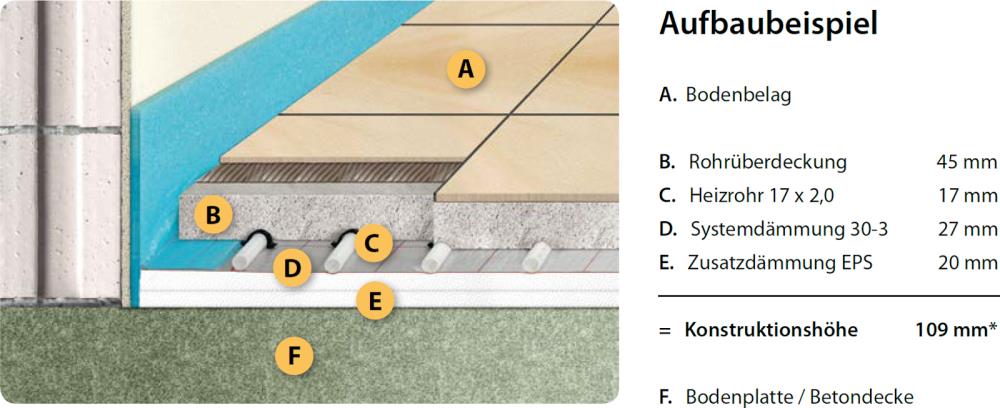

Aufbaubeispiel

A. Bodenbelag
B. Rohrüberdeckung (45 mm)
C. ratiodämm Heizrohr PE-RT 17 x 2,0 (17 mm)
D. ratiodämm Multidämmrolle 30-3 (27 mm)
E. Zusatzdämmung EPS (20 mm)
F. Bodenplatte / Betondecke

Konstruktionshöhe: 109 mm (zzgl. Oberbelag)

Hinweis: Sofern unterhalb der Multidämmrolle noch eine Zusatzdämmung verwendet wird, muss diese ebenfalls berücksichtigt werden.

Verlegearten

Schneckenförmige Verlegung:

Die spiralige, bifilare oder auch schneckenförmige Rohrführung ist so konzipiert, dass Vor- und Rücklauf konsequent nebeneinander verlaufen. Das Heizwasser tritt also über den Vorlauf in den Heizkreis ein, gibt seine Wärme gleichmäßig an den Raum ab und verlässt den Heizkreis nach dem „Wendepunkt“ mit stetig abnehmender Temperatur. Durch die Parallelführung von Vor- und Rücklauf wird eine weitgehende, gleichmäßig im Raum verteilte Oberflächentemperatur erreicht.

Ein Temperaturgefälle wie bei der mäanderförmigen Rohrführung ist hierbei nicht zu erkennen, obwohl die Heizleistung bei beiden Verlegearten gleich ist. Die durch die Heizlastberechnung für jeden einzelnen Wohnraum geforderte Heizleistung wird durch den unterschiedlichen Verlegeabstand der Heizrohre erbracht.

Mäanderförmige Verlegung:

Bei der mäanderförmigen Verlegeart tritt das Heizwasser mit der entsprechenden Vorlauftemperatur, zweckmäßigerweise im Außenwandbereich, in den Heizkreis ein und überträgt die Wärme auf den Heizestrich.

Mit zunehmender Raumtiefe kühlt sich das Wasser kontinuierlich ab. Hieraus resultiert eine Abnahme der Oberflächentemperatur von Beginn des Heizkreises, in diesem Fall von Raumanfang bis zum Ende des Heizkreises am Ende des Raumes.

Kennlinienfelder nach DIN 18560

XXL-Ansicht

Verarbeitungshinweise

Hinweis: Alle Arbeiten sind durch zugelassene Fachbetriebe unter Berücksichtigung der gültigen Vorschriften auszuführen!

XXL-Ansicht

1. Randdämmsteifen:

Zunächst wird der Randdämmstreifen an der Wand befestigt. Der angeschweißte Folienflansch muss sichtbar nach vorne ragen, damit er bei der anschließenden Verlegung der Systemdämmung auf diese aufgelegt werden kann.

XXL-Ansicht

2. Verlegung Multidämmrolle:

Die Multidämmrolle als Systemtrittschall- und Wärmedämmung ermöglicht einen raschen Aufbau der Fußbodenheizung. Die Dämmplatten müssen stets bündig mit dem Randdämmstreifen abschließen (Tipp: Raumlänge +1 cm) und die Folienüberlappung muss auf der zuvor verlegten Bahn aufliegen und darf keine Hohlräume hinterlassen.

XXL-Ansicht

3. Verklebung Systemdämmung:

Nach vollständiger Verklebung aller Stoßkanten mit dem Klebeband ergibt sich eine geschlossene, estrichdichte Dämmschichtoberfläche.

XXL-Ansicht

4. Fixierung des Systemrohrs:

Mit dem Tackergerät werden die Tackernadeln zügig und präzise auf dem aufgedruckten Verlegeraster gemäß Projektierung fixiert (schnecken- oder mäanderförmig. Die Befestigung nach DIN sollte mind. alle 50 cm erfolgen; vor und nach einem Bogen sind zwei Tackernadeln anzusetzen. Der Biegeradius von 5 x D darf in den Bogenbereichen nicht unterschritten werden. Auf eine drallfreie Verlegung ist zu achten.

Zusätzliche Hinweise:

1. Falls gemäß EnEV eine zusätzliche Dämmschicht (z .B. Dämmung gegen Erdreich) erforderlich ist, so ist diese vor der Verlegung der Systemdämmung vollflächig einzubringen.
2. Sollte der Einbau von Verbindungskupplungen im Reparaturfall erforderlich sein (nur in geraden Rohrstücken) müssen diese in der Revisionszeichnung genau positioniert und bezeichnet werden.
3. Bei der Kreuzung von Dehnfugen durch die Rohre sind diese an dieser Stelle mit Schutzrohren von mind. 300 mm Länge zu versehen. Dehnfugen dürfen nur in einer Ebene und nur von Zuleitungen gekreuzt werden.

Beschreibung der einzelnen Komponenten

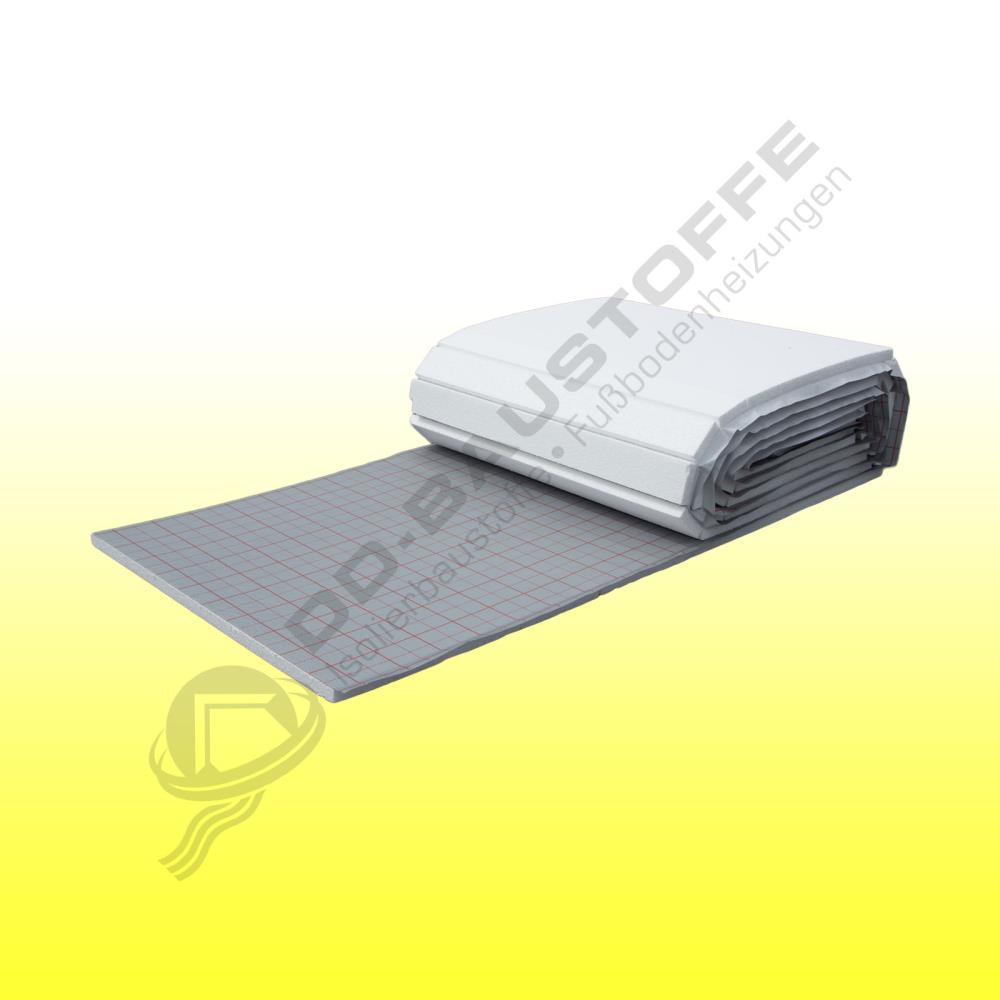

1. ratiodämm Multidämmrolle mit Gewebefolie:

XXL-Ansicht

Die ratiodämm Multidämmrolle deckt in Dimension, Dicke und Ausführung jeden Kundenwunsch ab. Zur Produktion wird nur erstklassige Ware verwendet, so besteht die Dämmung aus EPS-FCKW-freiem Polystyrolschaum, der vollflächig und mit hochreißfester Foliendeckschickt verklebt ist und der DIN 18560/Estrichfeuchte entspricht. Die Dämmung ist mit einem einseitigen, 30 mm breiten Folienüberstand zur Fugenabdeckung versehen und gemäß DIN13163 für Innendämmung auf Decken oder Bodenplatten nach DIN 4108 EPS B-2 vorgesehen. Die ratiodämm Multidämmrolle ist für die Verlegung von Flächenheizsystemen mit Zement- und Fließestrich abgestimmt und garantiert eine schnelle und verschnittarme Verlegung. Darüber hinaus sorgt das aufgedruckte Verlegeraster für eine einfache, systemgerechte Verlegung der Heizrohre.

Technische Daten:

2. ratiodämm 5-Schicht Heizrohr PE-RT 17 x 2,0 mm:

XXL-Ansicht

Schichtaufbau:

XXL-Ansicht

A. PE-RT Typ 1
B. Haftvermittler
C. EVOH-Sperrschicht
B. Haftvermittler
A. PE-RT Typ 1

Das neue ratiodämm PE-RT 5-Schicht-Heizrohr wird aus thermisch widerstandsfähigem Polyethylen im Fünfschicht-Verbundprozess hergestellt und ist für die Anwendung im Bereich der klassischen Flächenheizung/Flächenkühlung konzipiert. Die mittig liegende Sauerstoffsperrschicht aus EVOH (Ehtylen-Vinylalkohol-Copolymer) ist durch die äußere PE-Schicht verlässlich vor mechanischen Beschädigungen geschützt. Das Heizrohr entspricht der Anwendung nach DIN 4726, ist MPA-geprüft sowie KIWA und KOMO zertifiziert. Es weist eine hohe Festigkeit, Zähigkeit und Spannungsrissbeständigkeit auf.

Der verwendete Werkstoff PE-RT Typ 1 macht das Rohr extrem flexibel und somit einfach in der Verarbeitung. Es erreicht (ohne Vernetzungsvorgang) durch die einzigartige Molekularstruktur mit gleichmäßig verteilten Octen-Verzweigungen eine Langzeitbeständigkeit unter regulären Druck- und Temperaturbedingungen.

Die Lieferung erfolgt grundsätzlich in 200m-Ringen, ggf. wird die Menge um einen 100m-Ring ergänzt. Wenn Ihr Paket beispielsweise 900m Heizrohr enthält, erhalten Sie 4x200m und 1x100m. Bitte beachten Sie, dass aufgrund der entstehenden Leitungswiderstände eine Länge von max. 120 m pro Heizkreis nicht überschritten werden sollte.

Zusätzliche aufpreisfreie Optionen - bitte bei Bedarf in der Kaufabwicklung angeben:

• Rohrdimension 16 x 2,0 oder 14 x 2,0 mm anstatt 17 x 2,0 mm
• 600 m Großrollen ab einer Paketgröße, die mind. 600 m Heizrohr enthält (s. unten stehende Tabelle)
• Rohrabroller für 600 m Großrollen für max. 2 Wochen gegen Kaution
• Leihtacker für max. 2 Wochen gegen Kaution

Technische Daten:

• Betriebstemperatur: 80 °C
• Kurzzeitige, maximale Betriebstemperatur: 95 °C
• Max. Betriebsdruck: 6 bar (FBH-Standarddruck max. 4 bar)
• Sauerstoffdicht nach DIN 4726
• Mittig liegende Sauerstoffsperrschicht (EVOH)
• Entsprechend den technischen Anforderungen nach DIN 4721
• KIWA geprüft
• MPA-Berlin geprüft (Reg. Nr. 15/7411/03/01)
• Min. Biegeradius: 5 x D

Maximale Fläche pro Heizkreis (bei Verlegung von 120 m Rohrlänge):

• Ca. 13,64 m² bei Verlegeabstand 10 cm
• Ca. 20,69 m² bei Verlegeabstand 15 cm
• Ca. 26,09 m² bei Verlegeabstand 20 cm

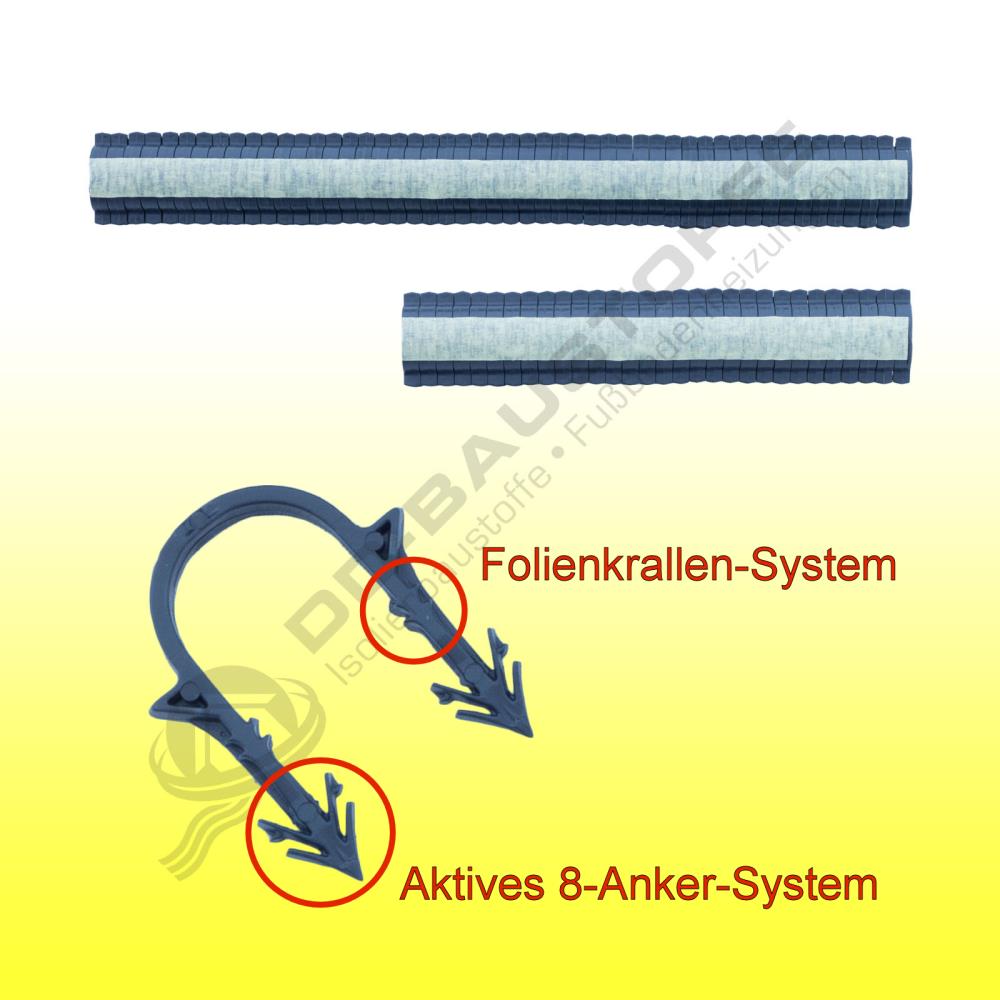

3. ratiodämm Tackernadeln «Premium»:

XXL-Ansicht

Premium-Tackernadeln aus schlagfestem Kunststoff. Im Gegensatz zu handelsüblichen Standard-Tackernadeln deutlich höhere Haltekraft durch Folienkrallen- und aktivem 8-Anker-System zur Erfüllung der EU-Norm 1264-4*. Die Haltekraft (0-5 mm) der ratiodämm Tackernadeln «Premium» liegt bei 3,5 kg, bei einer handelsübliche Standard-Tackernadel aus Thermoplast beträgt die Haltekraft (0-5 mm) lediglich 1,5 kg. Dadurch sorgt die ratiodämm Tackernadeln «Premium» für perfekten und sicheren Halt des Heizrohres direkt auf der Systemdämmung mit Gewebefolie. Passend für den ratiodämm Systemtacker und andere handelsübliche Tackergeräte.

Auszug aus EN 1264-4:
„... Die vertikale Abweichung der Rohre nach oben darf vor und nach dem Einbringen des Estrichs an keiner Stelle mehr als 5 mm betragen. ...“

*Vorgabe der DIN EN 1264-4 Raumflächenintegrierte Heiz- und Kühlsysteme mit Wasserdurchströmung, Teil 4: Installation, Deutsche Fassung, 11/2009, DIN Deutsches Institut für Normung e.V.

Technische Daten:

• Material: B300
• Anwendung: 14-20 mm Rohr
• Länge: 42 mm
• Haltekraft (0-5 mm): 3,5 kg (EU-Norm)
• Max. Haltekraft: 9 kg
• Magaziniert zu je 50 bzw. 30 Stück

4. ratiodämm Randdämmstreifen 8 x 150 mm:

XXL-Ansicht

Zur schallbrückenfreien Verlegung von schwimmenden Estrichen, Fließestrichen und Zementestrichen mit Fußbodenheizung. Als Trennung des Estrichs vom Mauerwerk oder sonstigen Einbauten. Einfache und rationelle Verlegung. Aus extrudiertem Polyethylen-Schaumstoff, geschlossenzellig. Rohdichte: 22 kg/m². Höchste Elastizität, hervorragende Reißfestigkeit, keine Wasseraufnahme. Mit angeschweißter Lasche aus PE-Folie. 100 % HFCKW- und HFKW-frei.

Abmessungen:

• Breite: 150 mm
• Stärke: 8 mm
• Rollenlänge: 25 m

5. ratiodämm Klebeband (extrem reißfest):

XXL-Ansicht

Klebeband zur estrichdichten Verklebung der Tackerplatte an Überlappungen sowie Verklebung der Tackerplatte mit der Folienlasche des Randdämmstreifens. Extrem reißfeste Ausführung, bedruckt mit ratiodämm-Schriftzug.

Abmessungen:

• Breite: 50 mm
• Rollenlänge: 66 m
• Kerndurchmesser: 75 mm

Paketinhalte

Materialbedarf pro m² Fußbodenheizung (ca.-Angaben)

Hinweis: Da die Ware per Spedition versendet und Ihnen der genaue Liefertermin vorab telefonisch mitgeteilt wird, geben Sie uns bitte in der Kaufabwicklung eine Telefonnummer an, unter der Sie tagsüber erreichbar sind.

Weitere Systemkomponenten für Fußbodenheizungen finden Sie in unserem Shop
