protec Raumregler Standard "CompactLine" 230V

protec Alpha Raumregler für Fußbodenheizung

Verschiedene Auswahlmöglichkeiten:

• Ausführung (LCD / Standard)
• Betriebsspannung (230 V / 24 V)
• Nur Heizen / Heizen-Kühlen-Funktion

XXL-Ansicht

Teilkomponente der effizienten protec Alpha Einzelraumregelung.

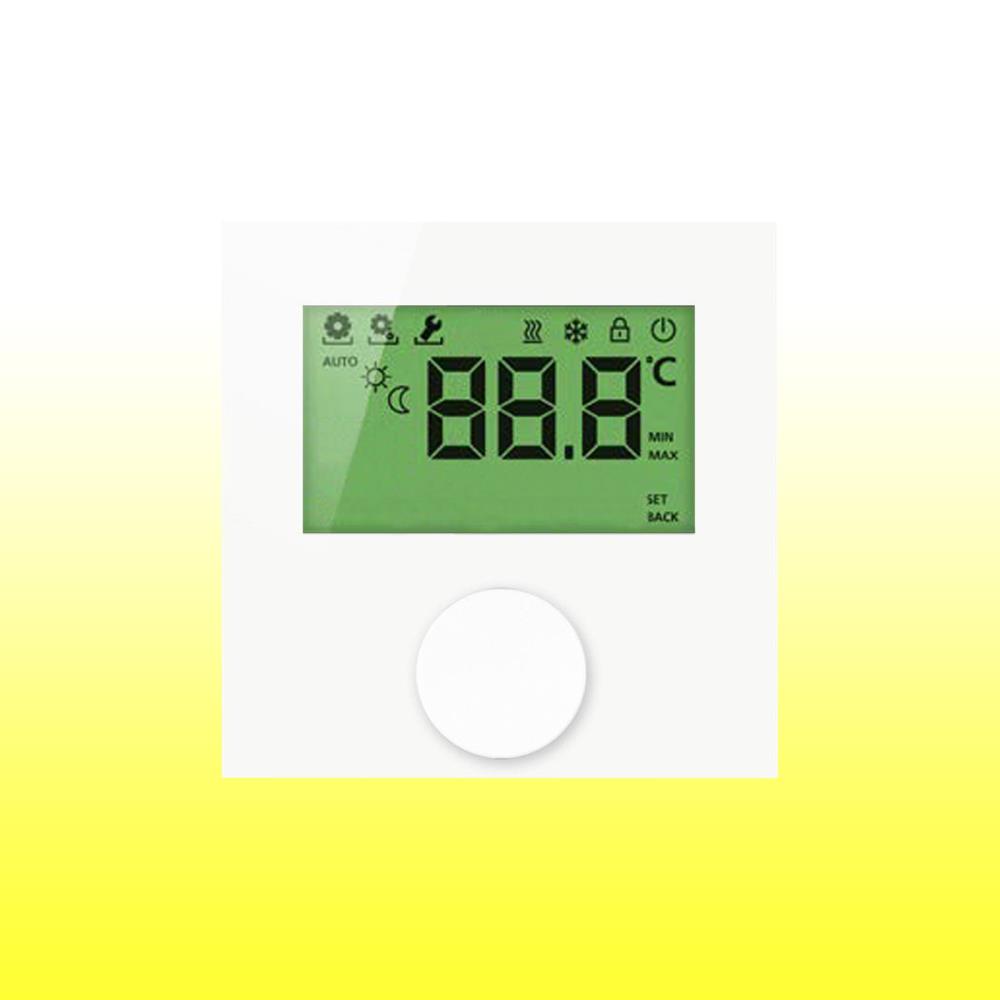

Ausführung "LCD"

XXL-Ansicht

Produktbeschreibung:

Neue Generation hochwertiger Raumregler mit LC-Display, bereits äußerlich überzeugend. Flacher Aufbau, modernes Design, großzügiges sprachgesteuertes LC-Display, Menüführung durch einfache Dreh-Drück-Mechanik im Bedienknopf. Einsetzbar als Standalone-Regler mit bis zu fünf Alpha-Stellantrieben oder in Verbindung mit der Alpha Basis direct Klemmleiste.


Leistungsmerkmale:

• Regelverhalten: PI-Regler
• Normkonformität nach DIN EN 60730-1
• Regelalgorithmus nach Heizsystem wählbar (nur bei Ausführung mit Heizen-Kühlen-Funktion)
• Soll-/Ist-Wert Abgleich
• Auflösung Solltemperaturvorgabe 0,5 K
• Temperatureinstellbereich 5°C bis 30°C
• Frost- und Ventilschutzfunktion
• Wandmontage individuell (mit oder ohne Unterputzdose)
• Einfache, intuitive Installation
• Einfache Bedienbarkeit und Menüführung
• Als Standalone- und Systemlösung nutzbar
• 2 Tage Gangreserve
• Kühlen sperren (nur bei Ausführung mit Heizen-Kühlen-Funktion)
• Display-Hintergrundbeleuchtung
• Temperaturabsenkung Tag / Nacht

Technische Daten 230 V:

• Betriebsspannung: 230 V AC, ±10%, 50 Hz
• Absicherung: T2AH
• Schaltglied: Relais
• Schaltleistung: 1 A ohmsche Last, 200 VA Induktiv
• Temperatureinstellbereich: 5°C bis 30°C
• Sollwertabgleich: ±2 K
• Absenktemperatur: 4 K
• Temperaturerfassung: 0°C bis 40°C
• Messgenauigkeit: ±0,2°C
• Anschlussleitung: 2 x 0,75 mm² PVC
• Betriebstemperatur: 0°C - 50°C
• Zulässige Umgebungsfeuchte: 80% nicht kondensierend
• CE-Konformität: Gem. EN 60730
• Schutzklasse: II
• Schutzgrad: IP 20
• Abmessungen (B x H x T): 86 x 86 x 31 mm
• Frostschutztemperatur: + 5°C
• Ventilschutzfunktion (nur bei Ausführung mit Heizen-Kühlen-Funktion): 14 Tage für 10 Minuten nach letzter Ansteuerung

Technische Daten 24 V:

• Betriebsspannung: 24 V AC, ±20%, 50 Hz
• Absicherung: T1A
• Schaltglied: Triac
• Schaltleistung: 1 A ohmsche Last
• Temperatureinstellbereich: 5°C bis 30°C
• Sollwertabgleich: ±2 K
• Absenktemperatur: 4 K
• Temperaturerfassung: 0°C bis 40°C
• Messgenauigkeit: ±0,2°C
• Anschlussleitung: 2 x 0,75 mm² PVC
• Betriebstemperatur: 0°C - 50°C
• Zulässige Umgebungsfeuchte: 80% nicht kondensierend
• CE-Konformität: Gem. EN 60730
• Schutzklasse: III
• Schutzgrad: IP 20
• Abmessungen (B x H x T): 86 x 86 x 31 mm
• Frostschutztemperatur: + 5°C
• Ventilschutzfunktion (nur bei Ausführung mit Heizen-Kühlen-Funktion): 14 Tage für 10 Minuten nach letzter Ansteuerung

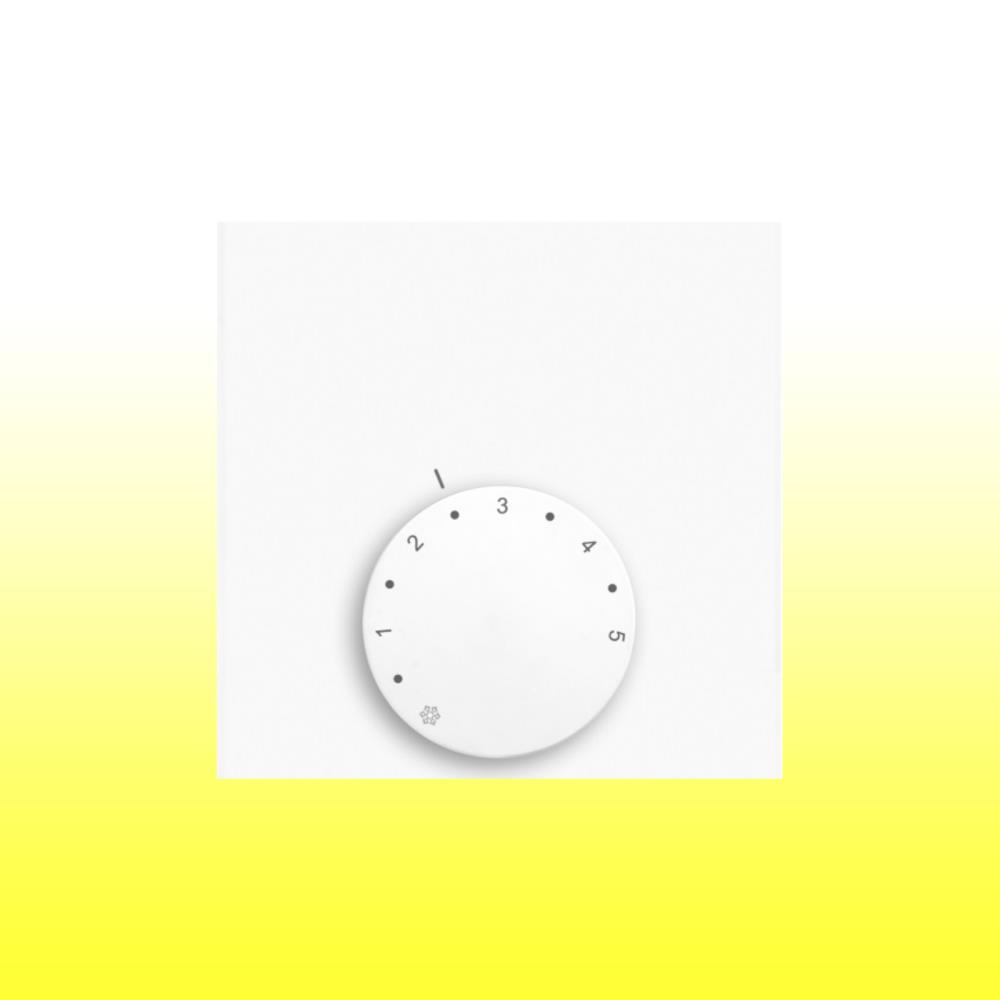

Ausführung "Standard"

XXL-Ansicht

Produktbeschreibung:

Elektronischer Raumregler mit mechanischer, stufenloser Temperatureinstellung über Temperaturskala, bereits äußerlich überzeugend. Flacher Aufbau, modernes Design, einfache Bedienbarkeit. Mit Soll-/Ist-Wert Abgleich sowie Bereichseingrenzung; wahlweise in Heizen oder Heizen-Kühlen Version. Einsetzbar als Standalone-Regler mit bis zu fünf Alpha-Stellantrieben oder in Verbindung mit der Alpha Basis direct Klemmleiste.


Leistungsmerkmale:

• Regelverhalten: PI-Regler
• Normkonformität nach DIN EN 60730-1
• Soll-/Ist-Wert Abgleich
• ¼ Grad Softrasterung
• Temperaturskala 1 - 5 (stufenlos)
• Frost- und Ventilschutzfunktion
• Wandmontage individuell (mit oder ohne Unterputzdose)
• Einfache, intuitive Installation
• Einfache Bedienbarkeit
• Als Standalone- und Systemlösung nutzbar
• Temperaturabsenkung über Timereingang um 4 K
• Kühlen sperren (nur bei Ausführung mit Heizen-Kühlen-Funktion)

Technische Daten 230 V:

• Betriebsspannung: 230 V AC, ±10%, 50 Hz
• Absicherung: T2AH
• Schaltglied: Relais
• Schaltleistung: 2 A ohmsche Last
• Temperatureinstellbereich: 10°C bis 28°C
• Sollwertabgleich: ±2 K
• Absenktemperatur: 4 K
• Temperaturerfassung: 0°C bis 40°C
• Messgenauigkeit: ±0,5°C
• Anschlussleitung: 2 x 0,75 mm² PVC
• Betriebstemperatur: 0°C - 50°C
• Zulässige Umgebungsfeuchte: 80% nicht kondensierend
• CE-Konformität: Gem. EN 60730
• Schutzklasse: II
• Schutzgrad: IP 20
• Abmessungen (B x H x T): 86 x 86 x 29 mm
• Frostschutzfunktion: ab + 6°C im Modus Heizen, im Modus Kühlen nicht aktiv
• Ventilschutzfunktion (nur bei Ausführung mit Heizen-Kühlen-Funktion): 14 Tage für 6 Minuten nach letzter Ansteuerung

Technische Daten 24 V:

• Betriebsspannung: 24 V AC, ±20%, 50 Hz
• Absicherung: T1A
• Schaltglied: Triac
• Schaltleistung: 1 A ohmsche Last
• Temperatureinstellbereich: 10°C bis 28°C
• Sollwertabgleich: ±2 K
• Absenktemperatur: 4 K
• Temperaturerfassung: 0°C bis 40°C
• Messgenauigkeit: ±0,5°C
• Anschlussleitung: 2 x 0,75 mm² PVC
• Betriebstemperatur: 0°C - 50°C
• Zulässige Umgebungsfeuchte: 80% nicht kondensierend
• CE-Konformität: Gem. EN 60730
• Schutzklasse: III
• Schutzgrad: IP 20
• Abmessungen (B x H x T): 86 x 86 x 29 mm
• Frostschutzfunktion: ab + 6°C im Modus Heizen, im Modus Kühlen nicht aktiv
• Ventilschutzfunktion (nur bei Ausführung mit Heizen-Kühlen-Funktion): 14 Tage für 6 Minuten nach letzter Ansteuerung
