protec Festwertregelset

Wahlweise in Premium-Ausführung "FirstClass" oder preisgünstiger Variante "CompactLine"

✔ Zum Betrieb von Flächenheizungen bei hohen Vorlauftemperaturen
✔ Geeginet für den parallelen Betrieb von Heizkörpern und Fußbodenheizungen an einem Heizstrang
✔ Einfache Lösung zur Realisierung der Fußbodenheizung bei Renovierung und Sanierung
✔ Systemkomponente der protec Flächenheizung, optimal abgestimmt auf die protec Edelstahl-Heizkreisverteiler
✔ Mit Hocheffizienz-Umwälzpumpe (WILO/Grundfos)
✔ Einfache Montage

protec Festwertregelset
XXL-Ansicht

Das protec Festwertregelset wird vorwiegend in Anlagen verwendet, bei denen Verbraucher mit hoher Vorlauftemperatur (z.B. Heizkörper) und Verbraucher mit niedriger Vorlauftemperatur (z.B. Fußbodenheizungen) zum Einsatz kommen, ohne das eine Systemtrennung vorhanden ist. Besonders im Sanierungs- und Renovierungsbereich ist bei Nachrüstung einer Fußbodenheizung eine Verlegung neuer Zuleitungen mit niedriger Vorlauftemperatur vom Wärmeerzeuger zum Fußbodenheizungsverteiler oft nicht möglich. In diesem Fall stellt das protec Festwertregelset eine einfache Lösung zum sicheren und komfortablen Betrieb der Fußbodenheizung dar. Durch Einsatz der Hocheffizienz-Umwälzpumpe (WILO/Grundfos) ist ein energiesparender und wirtschaftlicher Betrieb daherhaft gewährleistet.

Die Regelung der Vorlauftemperatur erfolgt über ein Regulierventil, das mit einem Thermostat mit Fernfühler bestückt wird. Die Kontrolle der gewünschten Temperatur wird über zwei Anlegethermometer (0 - 80 °C) im Primär- und Sekundärkreislauf ermöglicht. Der Sicherheitstemperaturbegrenzer (STB) schaltet die Umwälzpumpe beim Überschreiten der Maximaltemperaturen ab. Primär erfolgt die Einregulierung über eine Regulierverschraubung. Die Absperrung erfolgt durch die am Verteiler vorhandenen Kugelventile, wobei zu beachten ist, dass das protec Festwertregelset direkt am Verteiler montiert wird und die Kugelventile somit zwischen den Zuleitungen und dem Festwertregelset montiert werden.

Die Ausführung "FirstClass" verfügt über ein im Bypass installiertes Regulierventil, über das der Druckverlustausgleich zwischen Primär- und Sekundärkreis erfolgt. Der Einstellbereich liegt bei kvs 1,0 - 5,0 (Voreinstellung des Ventils: kvs 2,5). Zusätzlich beinhaltet die Ausführung "FirstClass" ein Überström-Set, welches für eine Konstanz der umlaufenden Wassermenge unabhängig von der Anzahl der geöffneten Heizkreise sorgt.

Premium-Ausführung "FirstClass"

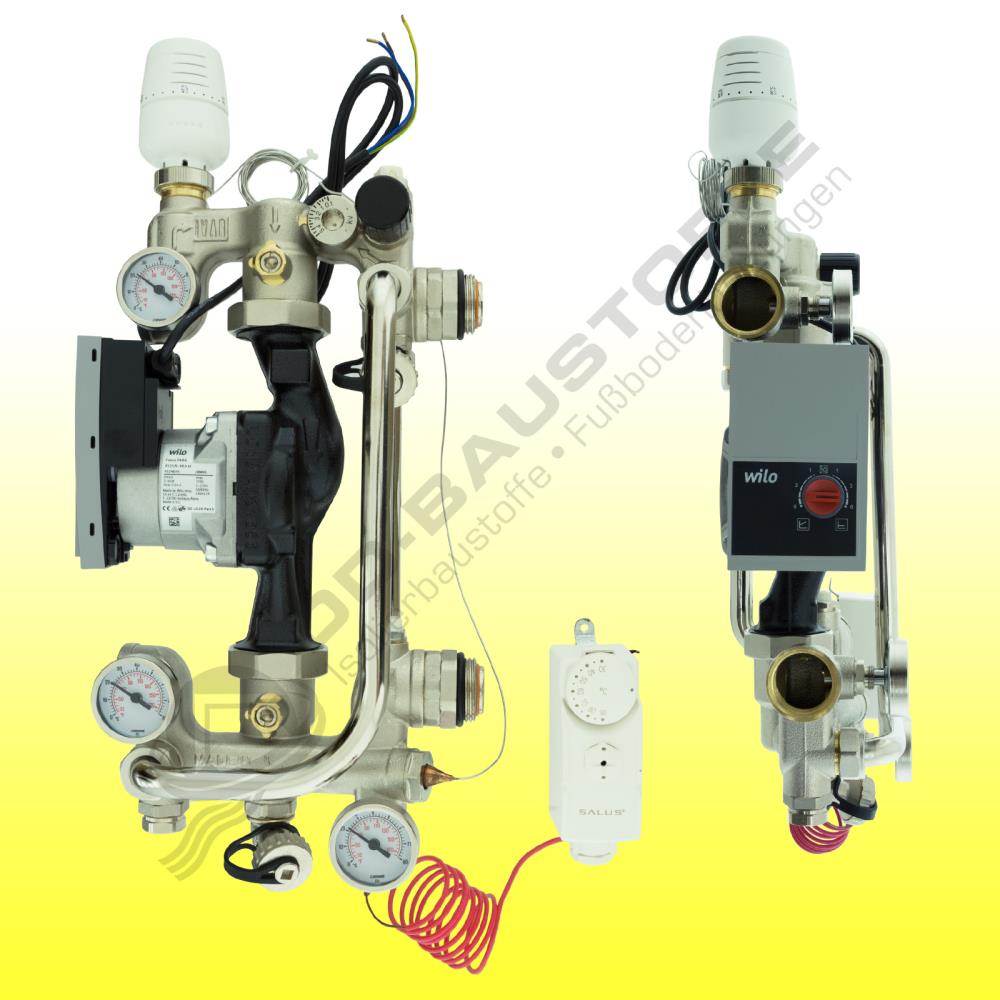

protec Festwertregelset FirstClass
XXL-Ansicht

Ausstattung:

  • Hocheffizienz-Umwälzpumpe WILO Yonos Para RS 25/6, 180 mm
  • Beimischung (Bypass-Regulierventil)
  • Überström-Set
  • Primärregulierverschraubung für die Strangregulierung
  • 3x Thermometer (VL/RL + VL Fußbodenheizung)
  • Festwertregelkopf TT-MTWZ-R
  • Sicherheitstemperaturbegrenzer (STB)
  • Entlüftungsventil und KFE-Hahn
  • Verteileranschluss: 1" Außengewinde
  • Rohrmittenabstand Vor- / Rücklauf: 200 mm
  • Vormontiert und kartonverpackt
  • Hersteller-Artikelnummer: 2251500


Downloads:

Einstellanleitung protec Festwertregelset "FirstClass"
Einbau- und Betriebsanleitung Umwälzpumpe WILO Yonos PARA


Aufbau / Montagebeispiel:
(Heizkreisverteiler und Kugelventile nicht im Lieferumfang enthalten)

ZEWO Regelstation Montage
XXL-Ansicht



A = Länge der Regelgruppe
V = Länge des Verteilers

  1. Festwert-Regelkopf
  2. Entlüftungsventil
  3. Bypass Regulierventil
  4. Integrierter Kugelhahn
  5. Fließrichtung
  6. Pumpe
  7. Thermometer
  8. Füll- und Entleerhahn
  9. Füll- und Entleerhahn
  10. Primär-Rücklauf Regulierverschraubung
  11. Tauchhülse für STB-Fühler
  12. Überströmventil
  13. Rücklaufleitung
  14. Durchflussmengenmesser
  15. Kugelventil Vorlauf
  16. Kugelventil Rücklauf
  17. Verteilerbalken Rücklauf
  18. Verteilerbalken Vorlauf
  19. Überströmleitung
  20. Voreinstellbarer Ventileinsatz
  21. Tauchhülse Festwert-Regelkopf
  22. Schallgedämmter Verteilerhalter



Preisgünstige Ausführung "CompactLine"

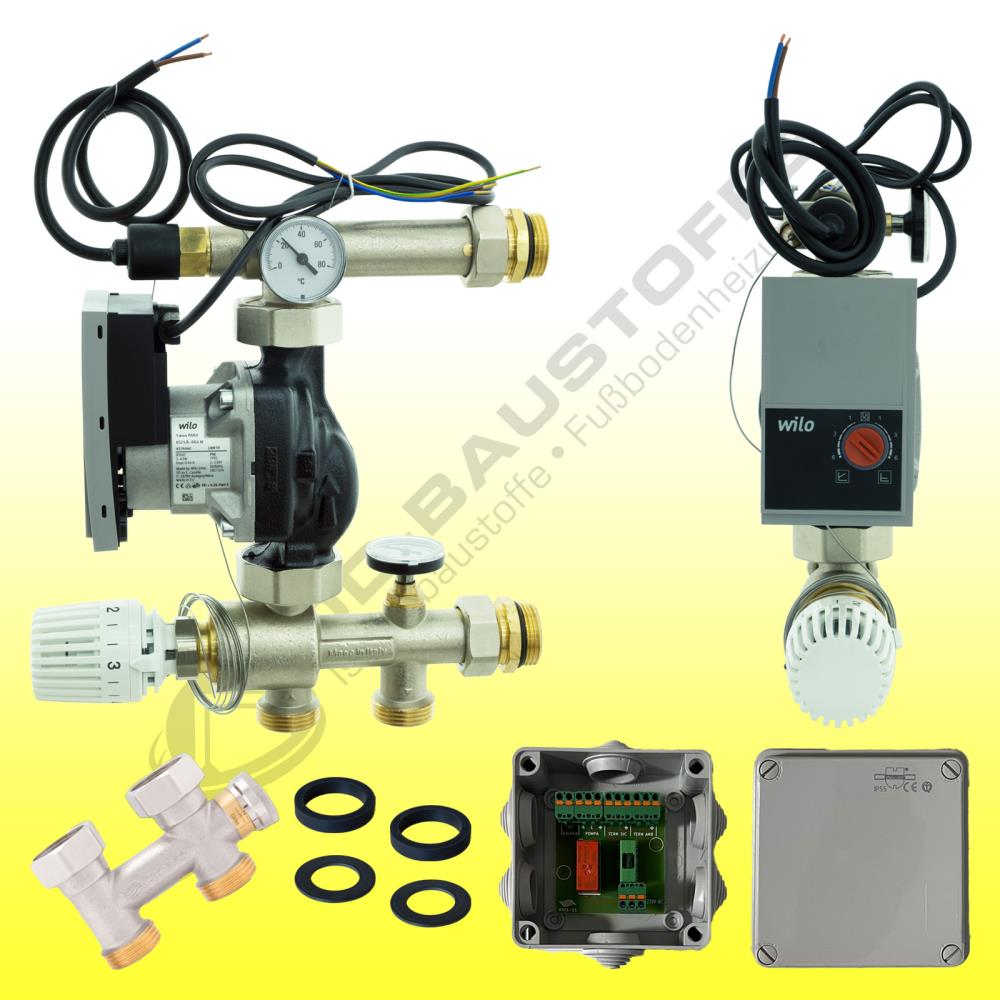

protec Festwertregelset CompactLine
XXL-Ansicht

Ausstattung:

  • Hocheffizienz-Umwälzpumpe (WILO/Grundfos)
  • Bypass-Regulierventil 1"
  • Pumpensteuerung für Festwertregelset
  • Primärregulierverschraubung für die Strangregulierung
  • 2x Thermometer
  • Festwertregelkopf TT-MTWZ-R
  • Sicherheitstemperaturbegrenzer (STB)
  • Entlüftungsventil und KFE-Hahn
  • Verteileranschluss: 1" Außengewinde
  • Rohrmittenabstand Vor- / Rücklauf: 200 mm (mit beiliegenden Distanzringen auf 211 mm erweiterbar)
  • Vormontiert und kartonverpackt
  • Hersteller-Artikelnummer: 2251600


Technische Daten:

  • Wärmeträgermedium: Wasser bzw. Glykolmischungen mit max. 30 % Glykolanteil
  • Regelungstemperatur: 20 - 55 °C
  • Maximaler Betriebsdruck: 6 bar
  • Ausführung der Regelgruppe: Messing CW617N vernickelt
  • Größe: 1 Zoll
  • Gewindeanschlüsse ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228)
  • Kv (nur Mischventil): 7,50 m³/h
  • Achsenabstand Pumpe: 130mm
  • Pumpenanschluss: 1½"


Downloads:

Einstellanleitung protec Festwertregelset "CompactLine"
