ZEWO Verteilerschrank «Objekt» Aufputz AP 2-3 (450mm)

ratiodämm Verteilerschrank «Objekt» für Heizkreisverteiler

Ausführung Aufputz oder Unterputz. Für Verteilergrößen von 2 bis über 15 Heizkreise

ratiodämm Verteilerschrank «Objekt»
XXL-Ansicht

Produktbeschreibung:

Die ratiodämm Verteilerschränke bilden den optischen Abschluss des Fußbodenheizungssystems. Sie sind aus feuerverzinktem Stahlblech hergestellt und sind durch ihre hochwertigen Materialien und die kompakte Bauweise sehr stabil. Abgestimmt auf die ratiodämm Systemverteiler ermöglichen sie eine einfache und schnelle Montage und Anbringung des Systemverteilers. Je nach Ausführung sind sie als Aufputz- oder Unterputzvariante lieferbar, beide Varianten in weiß / pulverbeschichtet (ähnlich RAL 9016).

Bitte beachten Sie, dass der Verteilerschrank bei zusätzlichem Einbau eines Wärmemengenzählers oder einer Regelstation vor dem Verteiler größer dimensioniert werden muss.

Informationen zum Hersteller:

ratiodämm hat sich als kunststoff- und metallverarbeitendes Familienunternehmen auf die Produktion der Komponenten für die Flächenheizung, der Bodendämmung mit Systemplatten sowie Verteilertechnik und Heizrohre spezialisiert. Die Begriffe „ratio” (lateinisch für Vernunft) und „dämm” (in Anlehnung an den wärmedämmenden Rohstoff) bilden die Basis für die Namensgebung und untermauern die klare strategische Ausrichtung, individuelle Produktlösungen für Kunden aus Industrie und Handel (OEM) zu fertigen. Der hohe Qualitätsanspruch erstreckt sich vom Roh- und Vormaterialeinkauf, über die Verarbeitung bis hin zur gütegeprüften Warenauslieferung und wird durch das BVF-Siegel zusätzlich unterstrichen.

Logo BVF Mit dem BVF-Siegel macht ratiodämm deutlich, dass die Markenkunden von einem qualitätsorientierten Zulieferer ausgestattet werden. Der Bundesverband Flächenheizung und Flächenkühlung e.V. kurz BVF genannt, ist der Zusammenschluss von 49 namhafter System- sowie Komponentenanbieter. Sein Ziel ist nicht nur die Verbesserung der Branchenkompetenz, sondern auch die Förderung von Flächenheizungen und Flächenkühlungen im Allgemeinen. Der BVF gilt seit über 40 Jahren als anerkannter Ansprechpartner für Planer, das verarbeitende Gewerbe, interessierte Bauherren sowie Modernisierer. Besonderen Wert legt der Verband dabei auf die sachliche und produktneutrale Informationspolitik in allen Themenbereichen rund um Flächenheizung und -kühlung.



Ausführung "Aufputz"

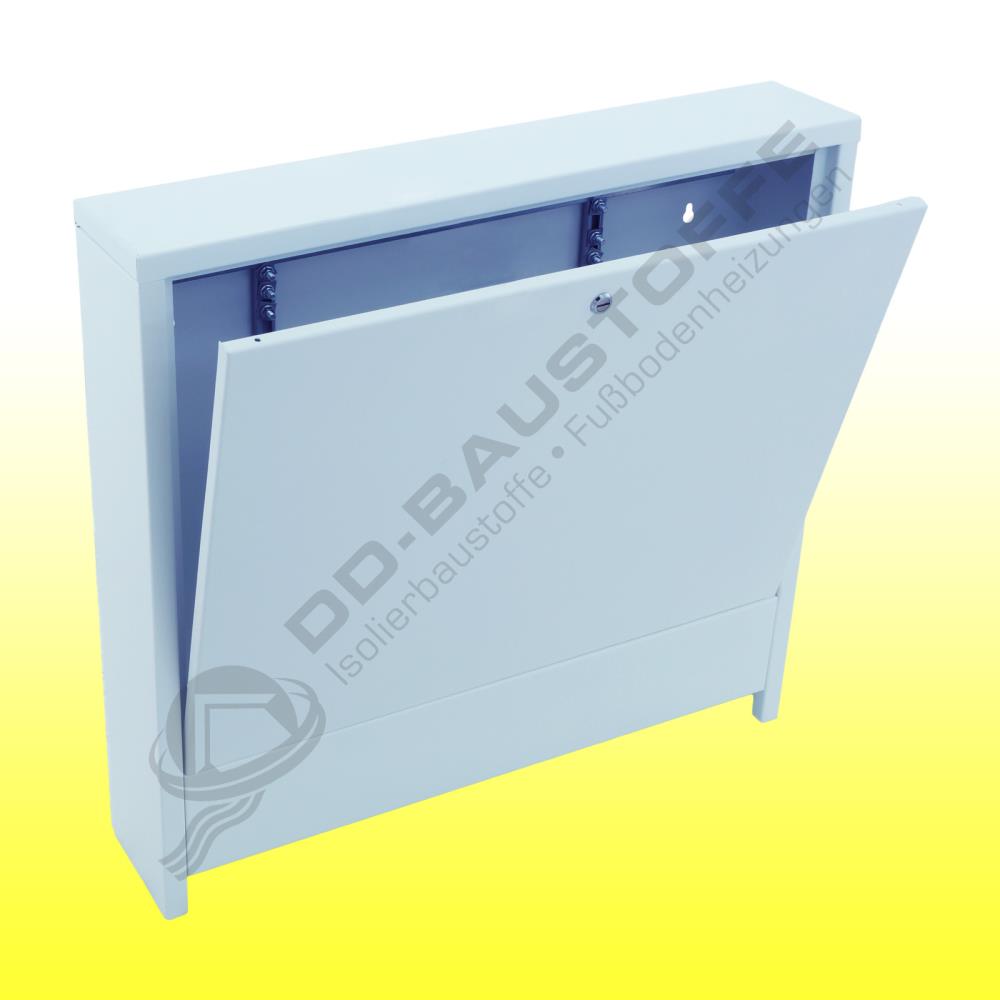

ratiodämm Verteilerschrank Aufputz
XXL-Ansicht

Aufputz-Verteilerschrank komplett weiß pulverbeschichtet (ähnlich RAL 9016), geeignet für alle Sockelleistensysteme und wandbündigem Abschluss. Komplett zerlegbar! Mit Münzschloss. Rückseite mit ausbrechbaren Spezialstanzungen. Wandstärken: 0,9 mm vertärktes Stahlblech, 1,2 mm pulverbeschichtete Teile. Feste Standfüße. Inklusive Universalschiene zur einfachen Montage der ratiodämm Systemverteiler. Im Karton verpackt. Höhe: 640 mm, Tiefe: 130 mm, Breite: Siehe nachfolgende Tabelle.

Abmessungen:

ratiodämm Verteilerschrank Aufputz Abmessungen
XXL-Ansicht



Schrankgröße

Breite A (mm)

Höhe B (mm)

Tiefe C (mm)

Für Verteilergröße (Anzahl der Heizkreise)

AP 2-3

450

640

130

2 - 3

AP 4-5

530

640

130

4 - 5

AP 6-8

680

640

130

6 - 8

AP 9-11

830

640

130

9 - 11

AP 12-15

1030

640

130

12 - 15

AP >15

1200

640

130

>15

Ausführung "Unterputz":

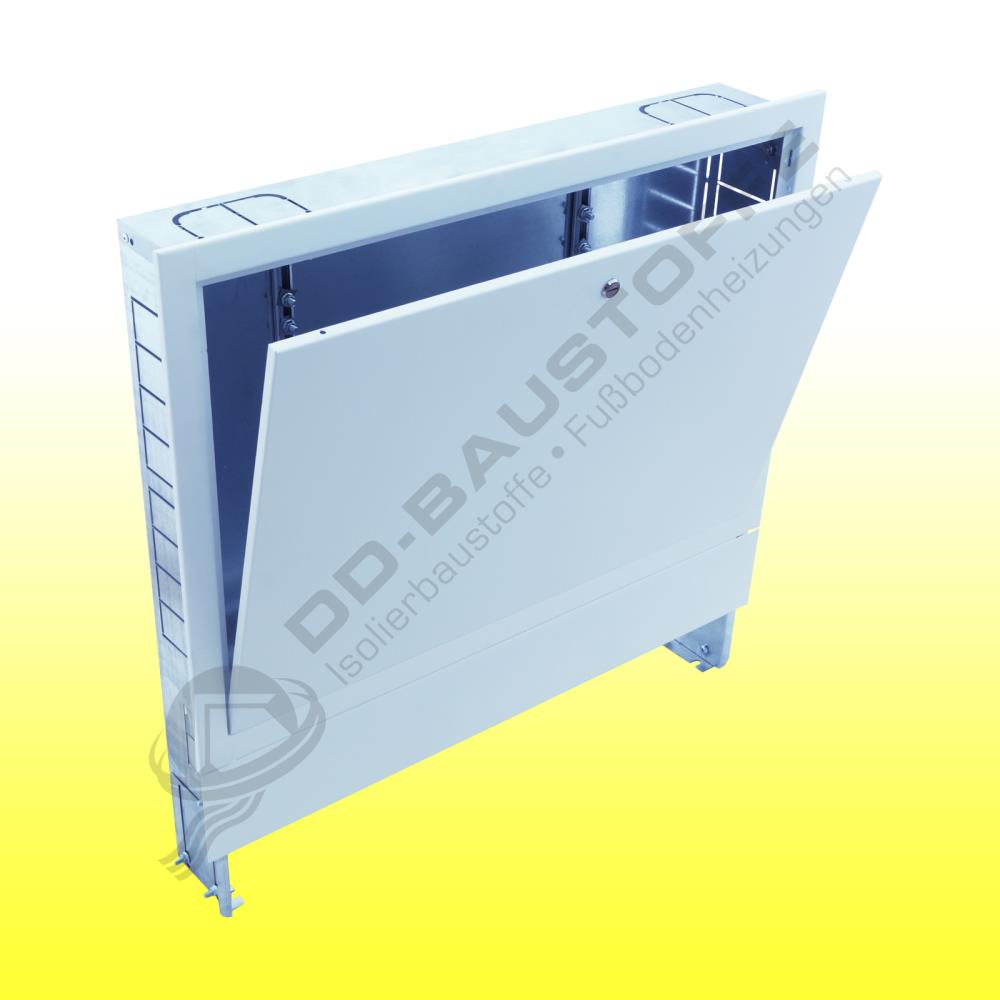

ratiodämm Verteilerschrank Unterputz
XXL-Ansicht

Unterputz-Verteilerschrank mit höhenverstellbaren Standfüßen und steckbarer Frontsichtblende sowie abmontierbarer Estrichprallleiste. Feste Rückwand mit horizontalen Schlitzen zur universellen und schnellen Montage des Verteilers. Rahmen und Tür ermöglichen einen putz- und wandbündigen Anschluss. Mit Münzschloss. Sichtbare Teile (Rahmen und Tür) sind weiß pulverbeschichtet, ähnlich RAL 9016 sowie tiefenverstellbar (110-160 mm). Wandstärken: 0,9 mm verstärktes Stahlblech, 1,2 mm pulverbeschichtete Teile. Inkl. Universalschiene zur einfachen Montage der ratiodämm Systemverteiler. Im Karton verpackt. Höhe: 690 - 790 mm, Tiefe: 110 - 160 mm, Breite: Siehe nachfolgende Tabelle.

Abmessungen:

ratiodämm Verteilerschrank Unterputz Abmessungen
XXL-Ansicht



Schrankgröße

Breite A (mm)

Höhe B (mm)

Tiefe C (mm)

Nischenbreite (mm)

Für Verteilergröße (Anzahl der Heizkreise)

UP 2-3

450

690 - 790

110 - 160

495

2 - 3

UP 4-5

530

690 - 790

110 - 160

575

4 - 5

UP 6-8

680

690 - 790

110 - 160

725

6 - 8

UP 9-11

830

690 - 790

110 - 160

875

9 - 11

UP 12-15

1030

690 - 790

110 - 160

1075

12 - 15

UP >15

1200

690 - 790

110 - 160

1075

>15


Weitere Systemkomponenten für Fußbodenheizungen finden Sie in unserem Shop
