Fußbodenheizung XPS 500 Set (Alu-Mehrschichtverbundrohr): 5,

Beschreibung

Produktvorteile:

✔ Extra hohe Druckfestigkeit, kein Trockenestrich erforderlich
✔ Besonders dünner Aufbau ab 16 mm - Ideal für Renovierungen
✔ Schnelle Reaktionszeit von nur 30 Minuten
✔ Für fast alle Arten von Böden geeignet - auch für Feuchträume
✔ Auch für Niedertemperatursysteme (z.B. Wärmepumpen) geeignet

Anwendungsbeispiele:

Allgemeine Produktbeschreibung:

Das XPS 500 Trockenbau Fußbodenheizungs-Set zeichnet sich durch seine besonders niedrige Aufbauhöhe, schnelle Reaktionszeit, unkomplizierte Installation und hohe Druckbelastbarkeit aus. Mit einer Druckfestigkeit von 50 Tonnen je Quadratmeter (bei 10 % Stauchung) können fast jede Art von Bodenbelag wie beispielsweise Fliesen, Klinker, Naturstein, Parkett, Laminat und Fischgrätparkett direkt auf die Fußbodenheizungsplatten gelegt werden. Selbst das Gießen eines modisch grauen Betonbodens nach New Yorker-Art aus dünnem Beton auf der Fußbodenheizung ist möglich.

Bei Renovierungsarbeiten, bei denen nur eine geringe Aufbauhöhe zur Verfügung steht, können konventionelle Fußbodenheizungen mit Nass-oder Trockenestrich oft nicht oder nur mit größerem Aufwand verbaut werden. Diesem Problem begegegnet das XPS 500 Trockenbau Fußbodenheizungs-Set durch seine geringe Aufbauhöhe ab nur 16 mm (zzgl. Bodenbelag). Durch den Entfall des Estrichs ist die Fußbodenheizung außerdem sehr leicht, so dass etwaige statische Probleme ebenfalls vermieden werden können. Eine Platte (0,72 qm) wiegt weniger als 1 kg (ohne Heizrohr).

Durch den Entfall des Estrichs weist das System eine erheblich geringere Reaktionszeit gegenüber konventionellen Fußbodenheizungen auf. Während herkömmliche Fußbodenheizungen mit in Beton eingegossenen Heizrohren typischerweise eine Reaktionszeit von etwa 24 Stunden haben, senken die Nordic XPS 500 Fußbodenheizungsplatten die Reaktionszeit auf beeindruckende 30 Minuten. Dadurch wird sowohl eine zugige Nachtabsenkung ermöglicht, außerdem kann der Raumthermostat schnell auf Sonneneinstrahlung und Wärme reagieren. Außerdem kann die Fußbodenheizung durch den Entfall des Estrichs mit niedrigen Wassertemperaturen betrieben werden, so dass eine Vorlauftemperatur von 30° C oft ausreicht, wodurch das System besonders in Kombination mit Niedertemperatursystemen wie beispielsweise Wärmepumpen energiesparend betrieben werden kann.

Die Nordic XPS 500 Fußbodenheizungsplatten sind zur guten Wärmeverteilung ganz mit Aluminium versehen und haben eine integrierte Rücklaufrille. Daher wird nur ein Plattentyp benötigt, wodurch die Installation einfach und zügig erfolgen kann. Die Rohre lassen sich ganz einfach in die smarten Ω-förmigen Rillen drücken, die das Rohr sofort an Ort und Stelle halten. Im Bereich der Umlenk- und Rücklaufrillen ist die Alufolie zur optimalen Wärmeverteilung durchgängig und kann bei Bedarf einfach mit einem Handelsüblichen Cuttermesser eingeschnitten werden. Durch die Kombination der Nordic XPS 500 Fußbodenheizungsplatten mit dem protec 5-Schicht Alu-Mehrschichtverbundrohr werden optimale Ergebnisse erzielt und Knirschgeräusche wirkungsvoll verhindert.

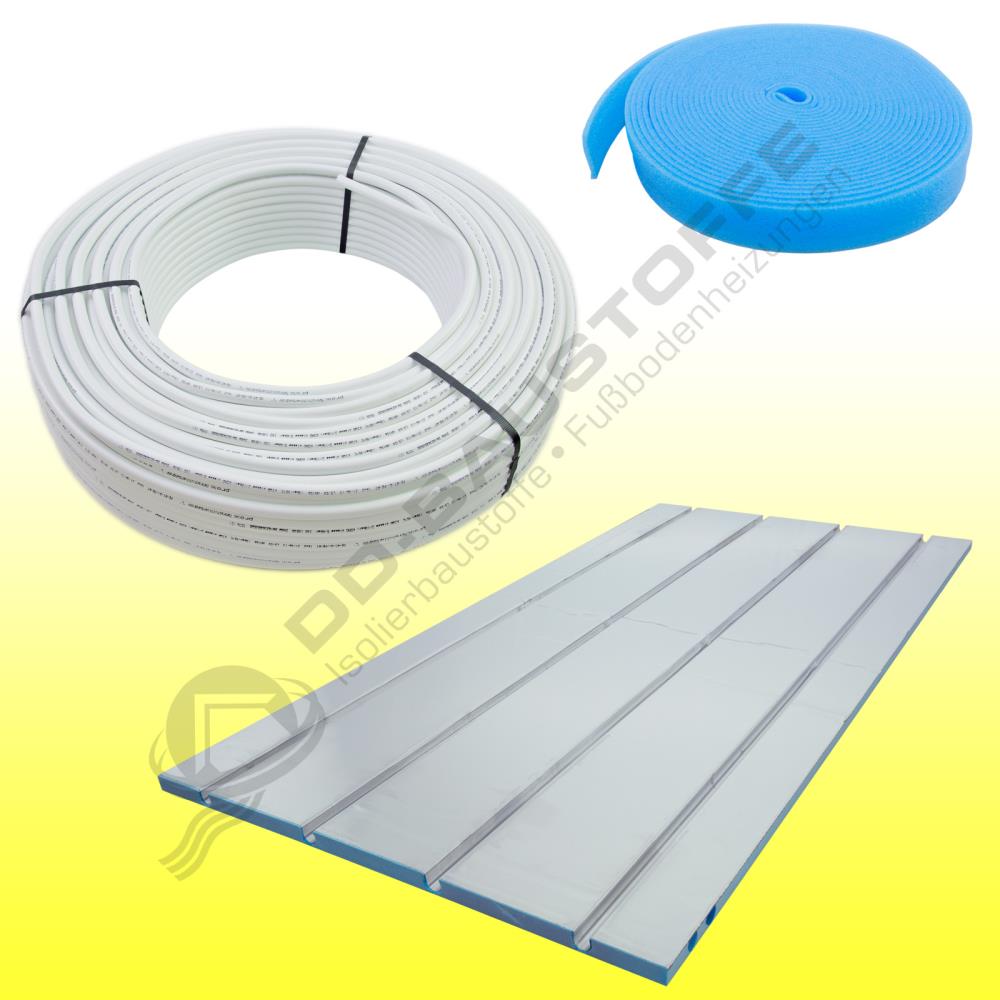

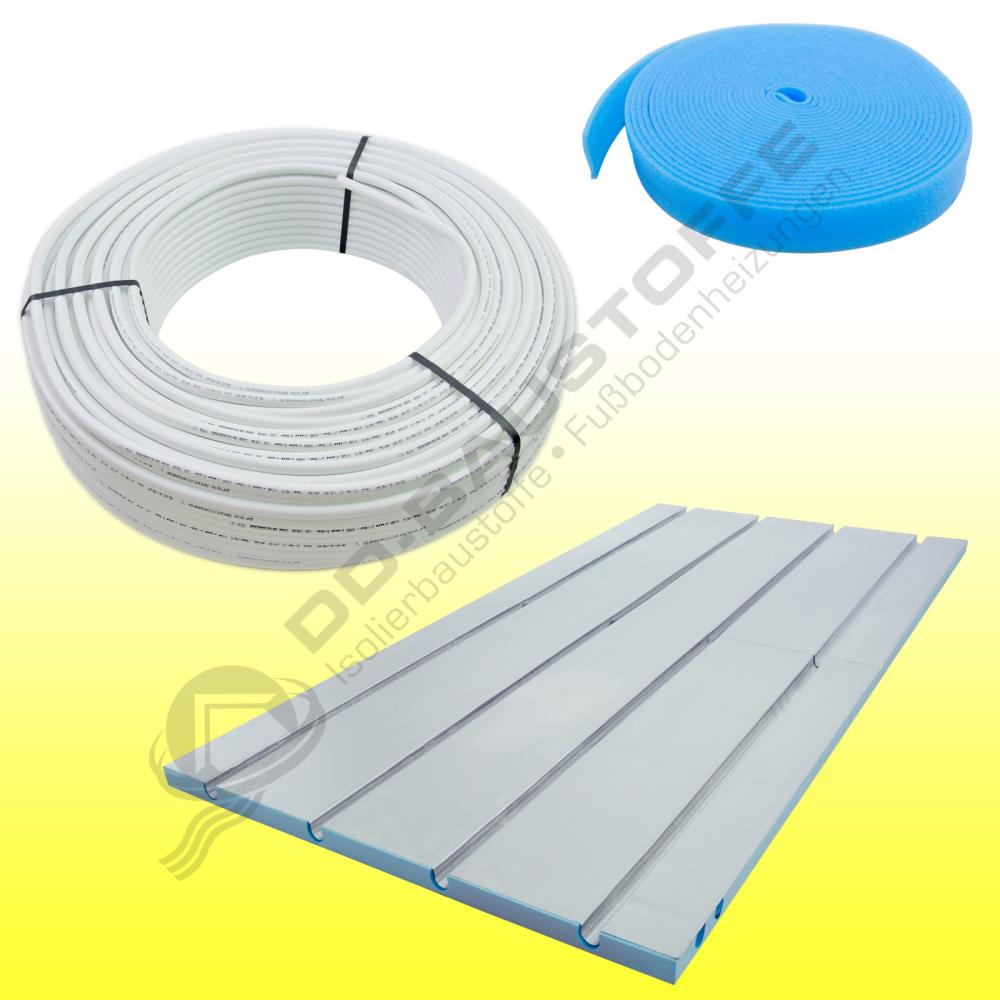

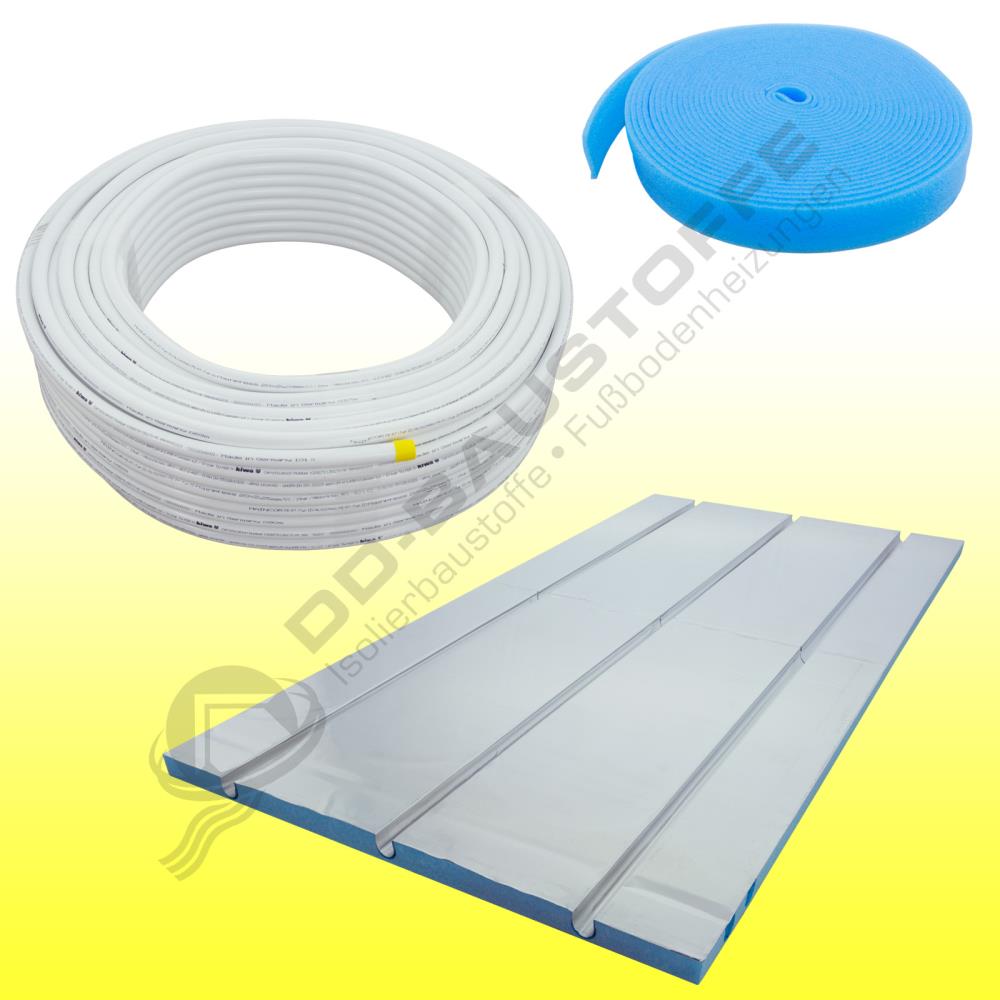

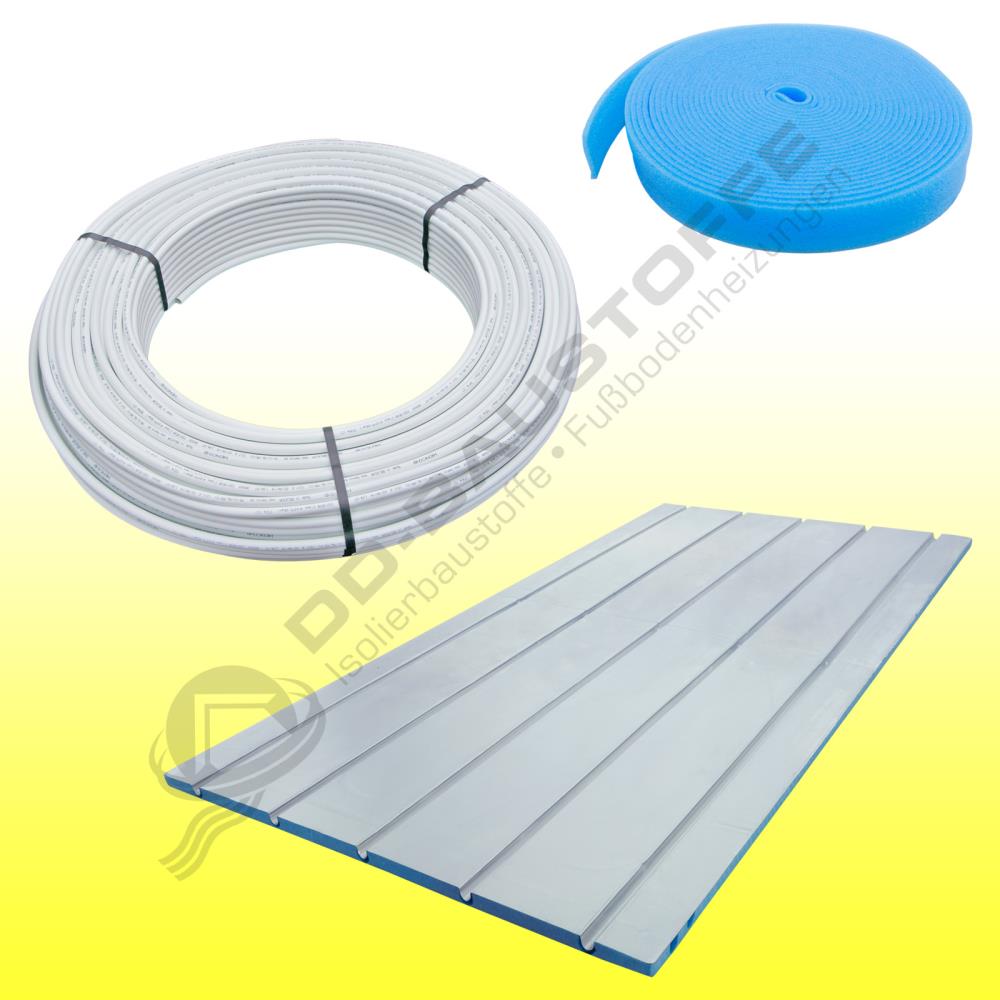

Folgenden Komponenten sind im Set enthalten:

1. Nordic XPS 500 Fußbodenheizungsplatten - Hoch druckbelastbar, kaschiert mit 99,7 %-iger Aluminiumfolie und zusätzlichen Rillen für Vor- und Rücklauf - MADE IN EU
2. protec Alu-Mehrschichtverbundrohr - Hochwertiges 5-Schicht-Heizrohr mit Aluminiumkern, 100 % sauerstoffdicht - MADE IN GERMANY
3. protec Randdämmstreifen TS 8 x 80 mm - Zur Entkopplung der Fußbodenheizung von angrenzenden Bauteilen - MADE IN GERMANY

Sie haben folgende Auswahlmöglichkeiten:

• Paketgröße (Flächen von 5 bis 300 qm, größere Flächen bieten wir Ihnen gerne auf Anfrage an)
• Plattenstärke (16 bis 25 mm)

Wir stellen unsere Sets nach folgenden Berechnungen für die einzelnen Komponenten zusammen. Hierbei handelt es sich um Richtwerte, die in den meisten Fällen jedoch passen. Bitte beachten Sie, dass der genaue Materialbedarf dennoch je nach Bauvorhaben variieren kann.

1. Nordic XPS 500 Fußbodenheizungsplatten: Fläche [qm] x 1,00 qm
2. protec Alu-Mehrschichtverbundrohr:
   • Fläche [qm] x 8,33 m (bei Alu-Mehrschichtverbundrohr 12 mm, Verlegeabstand 12 cm)
   • Fläche [qm] x 6,67 m (bei Alu-Mehrschichtverbundrohr 16 mm, Verlegeabstand 15 cm)
   • Fläche [qm] x 5,00 m (bei Alu-Mehrschichtverbundrohr 20 mm, Verlegeabstand 20 cm)
3. protec Randdämmstreifen TS 8 x 80 mm: Fläche [qm] x 1,00 m

Technische Daten der Einzelkomponenten

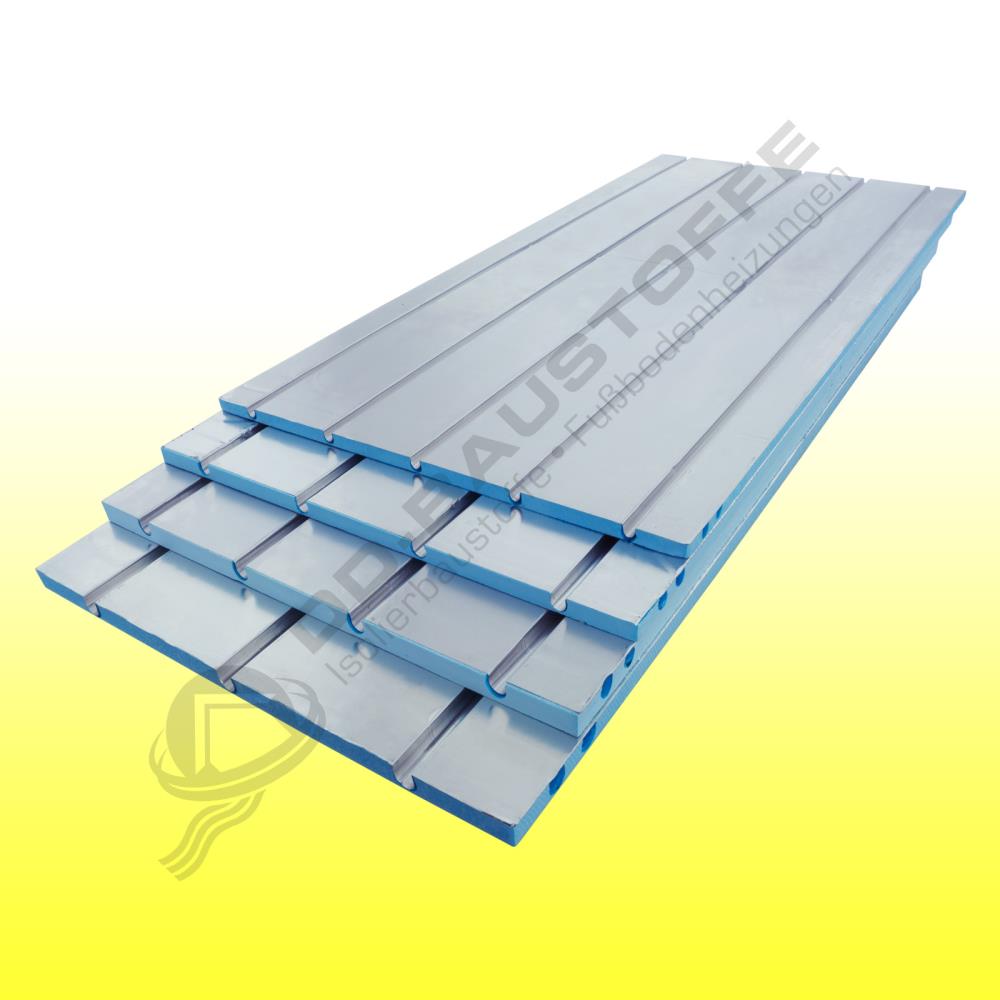

1. Nordic XPS 500 Fußbodenheizungsplatten (MADE IN EU)

Die Nordic XPS 500 Fußbodenheizungsplatten wurden speziell zur Installation von Fußbodenheizungen mit geringer Aufbauhöhe und schneller Reaktionszeit entwickelt. Das Plattenmaterial besteht aus Nordic XPS 500 (Druckfestigkeit 50 t/qm bei 10 % Stauchung) und einer 99,7 %-igen Aluminiumfolie zur optimalen Wärmeverteilung. Die meisten Fußbodenbeläge wie beispielsweise Parkett oder Laminat können direkt auf den Platten verlegt werden. Alle Platten sind mit einer Rücklaufschleife und einer zusätzlichen Rille für den Vorlauf versehen. Im Bereich der Umlenk- und Rücklaufrillen ist die Alufolie zur optimalen Wärmeverteilung durchgängig und kann bei Bedarf einfach mit einem Handelsüblichen Cuttermesser eingeschnitten werden.

Technische Daten:

• Werkstoff: XPS 500 - 45 kg/cbm
• λD [W/(mK)]: 0,033
• Stärke Alufolie: 0,1 mm
• Abmessungen: 600 x 1200 mm
• Höhe: 16 / 19 / 25 mm (je nach Auswahl)
• Effektive Verlegefläche: 0,72 qm
• Verbrauch pro qm: 1,4 Platten
• Anzahl Rillen: 5 (bei 12 mm Rohr), 4 (bei 16 mm Rohr), 3 (bei 20 mm Rohr)
• Druckfestigkeit (bei 10 % Stauchung): 500 kPa
• Biegeelastizität: 17.500 kPa
• Wärmeleitfähigkeit: 0,033 W/mK
• Brandverhalten: EN 13164-1 Klasse E
• Wasserabsorbtionsfähigkeit: Vol. % ≤ 0,7
• Chemisch und biologisch neutral und HCFC / HFC-frei

Richtwerte für die Heizkreisgrößen bei Renovierung:

• Plattenstärke 16 mm (für 12 mm Rohr, Verlegeabstand der Heizrohre = 12 cm): 80 m Rohrlänge, ergibt ca. 9,6 qm Fläche
• Plattenstärke 19 mm (für 16 mm Rohr, Verlegeabstand der Heizrohre = 15 cm): 120 m Rohrlänge, ergibt ca. 18,0 qm Fläche
• Plattenstärke 25 mm (für 16 mm Rohr, Verlegeabstand der Heizrohre = 15 cm): 120 m Rohrlänge, ergibt ca. 18,0 qm Fläche
• Plattenstärke 25 mm (für 20 mm Rohr, Verlegeabstand der Heizrohre = 20 cm): 160 m Rohrlänge, ergibt ca. 32,0 qm Fläche

Detailansicht Plattenstärke 16 mm (für 12 mm Rohr, Verlegeabstand der Heizrohre = 12 cm):

Detailansicht Plattenstärke 19 mm (für 16 mm Rohr, Verlegeabstand der Heizrohre = 15 cm):

Detailansicht Plattenstärke 25 mm (für 16 mm Rohr, Verlegeabstand der Heizrohre = 15 cm):

Detailansicht Plattenstärke 25 mm (für 20 mm Rohr, Verlegeabstand der Heizrohre = 20 cm):

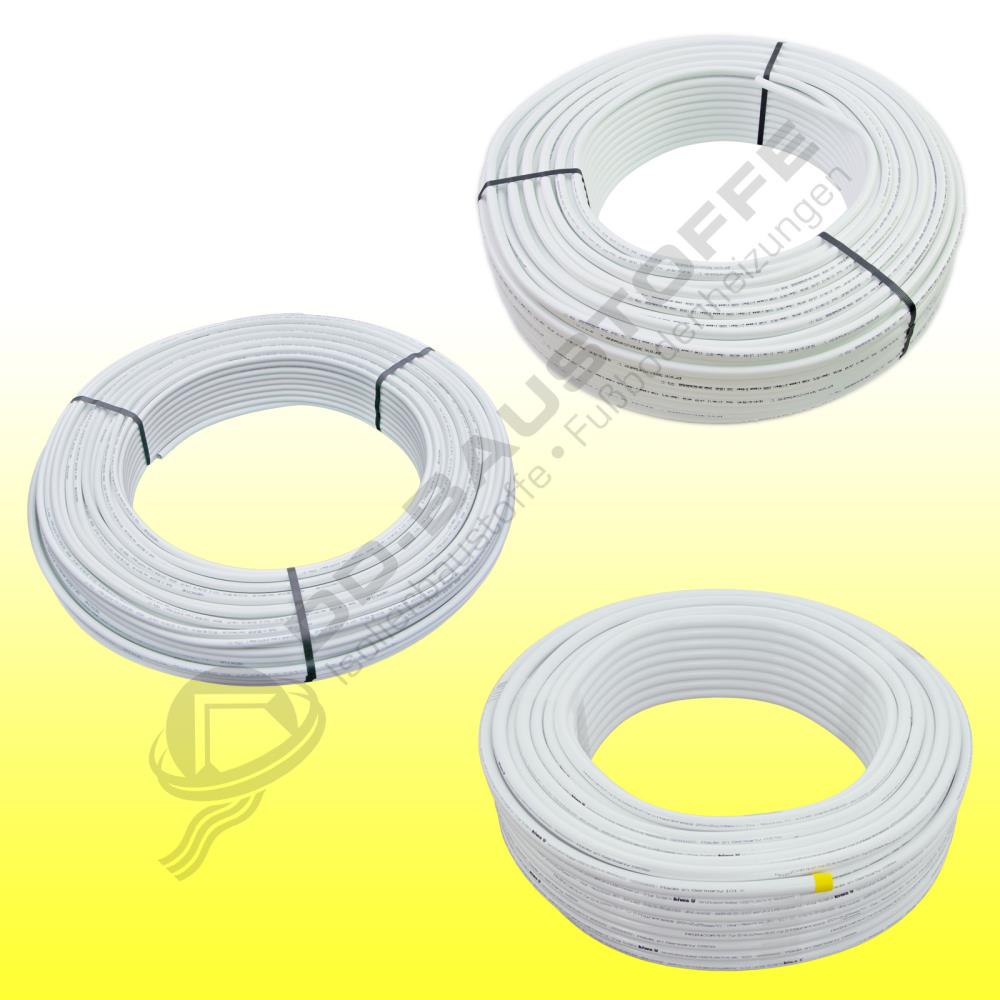

2. protec Alu-Mehrschichtverbundrohr, 100 % sauerstoffdicht (MADE IN GERMANY)

Schichtaufbau:

Das protec Alu-Mehrschichtverbundrohr ist eine Synthese aus Metall und polymerem Kunststoff, hochflexibel und formstabil, hergestellt als 5-Schicht-Heizrohr mit Aluminiumkern und zu 100 % sauerstoffdicht.

Eigenschaften:

• 100 % sauerstoffdicht durch Aluminium-Innenrohr
• Temperatur- und druckbeständig
• Hochflexibel und leicht zu verarbeiten
• Verarbeitung auch bei Minustemperaturen möglich
• Formstabil und einfach zu biegen
• Sehr hohe Festigkeit und Alterungsbeständigkeit
• Längsgeschweißtes Aluminium-Innenrohr
• Korrosionsfrei, dadurch sehr gutes Langzeitverhalten
• Glatte Oberflächen verhindern Schmutzablagerungen und sorgen für konstante Fleißgeschwindigkeit

Technische Daten:

• Aussendurchmesser: 12 / 16 / 20 mm
• Innendurchmesser: 8,8 / 12 / 15,5 mm
• Wandstärke: 1,6 / 2,0 / 2,25 mm
• Stärke Aluminium-Innenrohr: 0,2 mm
• Max. Betriebsdruck 6 bar (12 x 1,6 mm), 10 bar (16 x 2,0 mm und 20 x 2,25 mm)
• Höchsttemperatur: 60 °C (12 x 1,6 mm), 95 °C (16 x 2,0 mm und 20 x 2,25 mm)
• Ausdehnungskoeffizient: 0,025 mm/K
• Wärmeleitfähigkeit: 0,43 W/mK

Die Lieferung der Heizrohre erfolgt grundsätzlich in 200 m - Ringen (bei 20 mm Außendurchmesser erfolgt die Lieferung in 100 m - Ringen), ggf. wird die Menge um einen oder zwei kürzere Ringe ergänzt. Wenn Ihr Paket beispielsweise 700 m Heizrohr 16 mm enthält, erhalten Sie 3 x 200 m und 1 x 100 m. Bei dem Heizrohr 16 mm können wir bei Bedarf auch Großrollen (600 m) ohne Aufpreis liefern, sofern Ihr Paket mindestens 600 m Heizrohr beinhaltet.

Bitte beachten Sie außerdem, dass aufgrund der entstehenden Leitungswiderstände eine Heizkreislänge von max. 120 m (bei 16 und 20 mm Rohr) bzw. 80 m (bei 12 mm Rohr) nicht überschritten werden sollte.

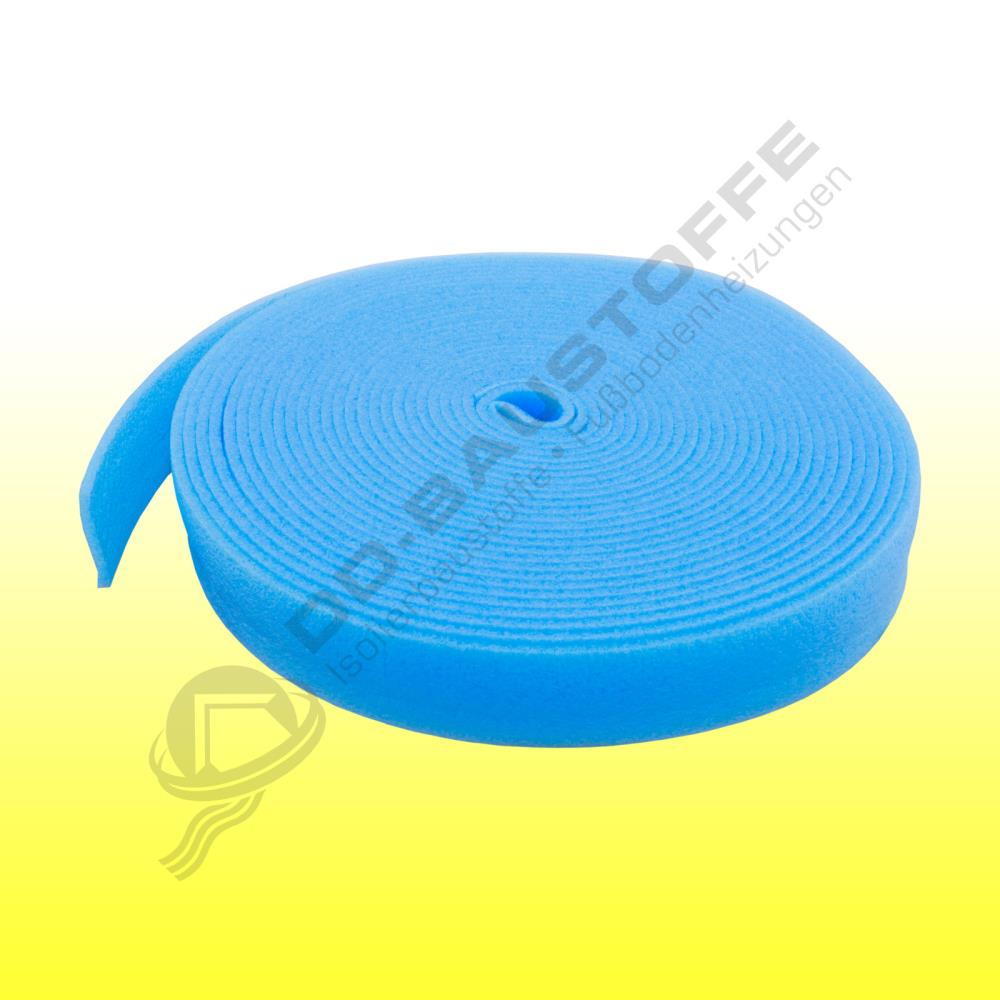

3. protec Randdämmstreifen TS 8 x 80 mm (MADE IN GERMANY)

Randdämmstreifen zur Schallentkopplung der Fußbodenheizung an angrenzenden Bauteilen. Aus extrudiertem Polyethylen-Schaumstoff, geschlossenzellig.

Eigenschaften / Technische Daten:

• Höchste Elastizität, reißfest, keine Wasseraufnahme.
• 100 % HFCKW- und HFKW-frei.
• Breite: 80 mm
• Stärke: 8 mm
• Rollenlänge: 25 m

Verlegung und Installation

Alle Arbeiten sind unter Berücksichtigung der gültigen Vorschriften auszuführen. Die Verlegeempfehlungen stellen lediglich unverbindliche Montagehinweise dar, die Eignung der Fußbodenheizung muss grundsätzlich bauseits geprüft werden! Im Zweifelsfall ist ein zugelassener Handwerksbetrieb zu Rate zu ziehen.

Bei den Nordic XPS 500 Fußbodenheizungsplatten handelt es sich um eines der neuesten und innovativsten Fußbodenheizungssystemen mit einer ALL-IN-ONE-Lösung. Sie benötigen nur eine Platte für Ihr Fußbodenheizungsprojekt. Die Platte verfügt über Rücklaufrillen und zusätzliche Rillen für den Vorlauf und ist zur besseren Wärmeverteilung auf der gesamten Platte mit Aluminium versehen. Dank einer besonders hohen Druckfestigkeit eignen sie sich für fast alle Arten von Bodenbelägen, beispielsweise Holzdielen, Laminat oder Fliesen.

Temperaturbeständigkeit: -20 °C bis +50 °C. Während der gesamten Montage (dies gilt, bis der gesamte Boden fertig ist) müssen die Platten eine Temperatur von mindestens +10 °C haben. Die Nordic XPS 500 Fußbodenheizungsplatten können auf fast allen Arten von tragenden Bodenstrukturen verlegt werden, die eine gleichmäßige und ebene Oberfläche aufweisen. Der maximal zulässige Höhenunterschied beim Unterboden beträgt 1 bis 2 mm pro Meter. Wenn der Unterboden aus Vinyl, Fliesen oder PVC besteht, muss dieser erst durch einen Bodenleger daraufhin geprüft werden, ob dieser sich als Unterlage eignet. Wenn die Nordic XPS 500 Fußbodenheizungsplatten auf vorhandenen Fliesen verlegt werden sollen, müssen diese angeraut und grundiert werden, um eine optimale Haftung zu ermöglichen.

Grundsätzlich gilt: Wenn der obere Belag verklebt wird, müssen auch alle unteren Schichten verklebt oder mechanisch befestigt werden. Wenn der obere Belag schwimmend verlegt wird, können die unteren Schichten auch „schwimmend“ verlegt werden, sie können aber auch verklebt werden. Achten Sie insbesondere darauf, dass der Untergrund vollständig sauber und frei von Öl, Fett, Wachs und dergleichen ist. Er muss fest und frei von losem Gips, Zementrückständen und Rissen sein. Wenn der Untergrund sehr saugfähig ist, wird das Grundieren empfohlen. Es muss in jedem Fall grundiert werden, wenn dies für notwendig erachtetet wird, um eine optimale Haftung auf dem tragenden Untergrund zu erreichen, wie zum Beispiel auf altem Beton, Gipskartonplatten und Holzunterlagen.

Kommen als Oberbelag Fliesen zum Einsatz, so ist durch den Verarbeiter zu beurteilen, ob zusätzlich ein Armierungsgewebe verwendet werden muss. Seitens des Herstellers der Nordic XPS 500 Platten ist die Verwendung eines Armierungsgewebes nicht generell vorgeschrieben. Bei den Fliesengrößen gibt es keine Beschränkungen, lediglich von Mosaikfliesen wird abgeraten. Bei großen Fliesen müssen Flächen ab 40 qm durch Dehnfugen unterteilt werden, z.B. durch Silikonfugen. Generell sind hierbei jedoch die Vorgaben der Fliesenhersteller zu befolgen. Die in diesem System zu verwendenden Fliesenkleber/Klebemörtel müssen auf elastischer Basis sein.

Mäanderförmige Verlegung (Beispielbild)

Die Nordic XPS 500 Fußbodenheizungsplatten sind für eine mäanderförmige Verlegung der Heizrohre konzipiert.

Freilegung der benötigten Umlenkungen und Rücklaufrillen mit einem Cuttermesser

Verlegung der Heizrohre

Bitte beachten: Die Nordic XPS 500 Fußbodenheizungsplatten werden auf der gesamten Bodenfläche verlegt, unter den Küchenschränken und anderen festen Schränken und Installationen werden jedoch keine Rohre verlegt.

Bei Bedarf: Erstellung zusätzlicher Rillen für Heizrohre mithilfe einer Oberfräse

Wenn zusätzlich Rohr durchgeführt werden muss oder zusätzliche Rillen benötigt werden, können neue Rillen ganz einfach mithilfe einer Oberfräse gefräst werden. Den passenden Fräskopf für 16mm Rohr finden Sie ebenfalls in unserem Shop.

A: Verlegung der Nordic XPS 500 Fußbodenheizungsplatten mit schwimmend verlegtem Parkett / Laminatboden auf Beton

1. Wichtig ist, dass der Bodenbelag immer quer zu den Heizungsrohren verlegt wird.
2. Der Unterboden muss stabil und komplett eben sein. Verwenden Sie eventuell selbstnivellierende Bodenausgleichsmasse.
3. Die Platten lassen sich einfach mit einem Cuttermesser anpassen und der überschüssige Rest der Platte kann nach der Rücklaufrille in der nächsten Reihe verwendet werden.
4. Die Nordic XPS 500 Fußbodenheizungsplatten werden lose verlegt, sie können aber auch mit einem Fliesenkleber/Montagekleber verklebt werden. Bitte beachten: Bei 20-mm-Rohren müssen die Platten fest auf der Unterlage verklebt werden.
5. Die Fußbodenheizungsrohre werden in die Platten eingelegt. Die Rillen der Nordic XPS 500 Fußbodenheizungsplatten verfügen über eine praktische Ω-Form und halten die Fussbodenheizungsrohre nach leichtem Andrücken. Alle Platten verfügen uber Rücklaufrillen und lassen sich leicht mit einem Cuttermesser vorbereiten
6. Eine geeignete Bodenunterlage kann bei schwimmend verlegtem Parkettboden eingesetzt werden, um für eine bessere Akustik zu sorgen. Ein passendes Produkt finden Sie ebenfalls in unserem Shop. Die Eignung ist im Zweifelsfall mit dem Hersteller des Bodenbelags abzuklären!
7. Anschließend kann schwimmend verlegtes Parkett aufgebracht werden.
8. Wenn Sie eine zusätzliche Isolierung benötigen, kann nach Punkt 2 eine Lage Isoliermaterial XPS ≥ 300 kPa in der gewünschten Dicke ausgelegt werden.
9. Bei Vinyl- oder Teppichböden muss eine Druckverteilungsplatte als Unterlage auf der Nordic XPS 500 Fußbodenheizungsplatte verlegt werden.

B: Verlegung der Nordic XPS 500 Fußbodenheizungsplatten mit schwimmend verlegtem Parkett / Laminatboden auf einer Holzunterlage

1. Wichtig ist, dass der Bodenbelag immer quer zu den Heizungsrohren verlegt wird.
2. Der Unterboden muss stabil, schwingungsfrei und komplett eben sein. Verwenden Sie eventuell selbstnivellierende Bodenausgleichsmasse.
3. Die Platten lassen sich einfach mit einem Cuttermesser anpassen und der überschüssige Rest der Platte kann nach der Rücklaufrille in der nächsten Reihe verwendet werden.
4. Die Nordic XPS 500 Fußbodenheizungsplatten werden lose verlegt, sie können aber auch verklebt oder verschraubt werden. Bitte beachten: Bei 20-mm-Rohren müssen die Platten fest auf der Unterlage befestigt werden.
5. Die Fußbodenheizungsrohre werden in die Platten eingelegt. Die Rillen der Nordic XPS 500 Fußbodenheizungsplatten verfügen über eine praktische Ω-Form und halten die Fussbodenheizungsrohre nach leichtem Andrücken. Alle Platten verfügen uber Rücklaufrillen und lassen sich leicht mit einem Cuttermesser vorbereiten
6. Eine geeignete Bodenunterlage kann bei schwimmend verlegtem Parkettboden eingesetzt werden, um für eine bessere Akustik zu sorgen. Ein passendes Produkt finden Sie ebenfalls in unserem Shop. Die Eignung ist im Zweifelsfall mit dem Hersteller des Bodenbelags abzuklären!
7. Anschließend kann schwimmend verlegtes Parkett aufgebracht werden.
8. Bei Vinyl- oder Teppichböden muss eine Druckverteilungsplatte als Unterlage auf der Nordic XPS 500 Fußbodenheizungsplatte verlegt werden.

C: Verlegung der Nordic XPS 500 Fußbodenheizungsplatten mit fest verklebtem Boden auf Holz

1. Wichtig ist, dass der Bodenbelag immer quer zu den Heizungsrohren verlegt wird.
2. Der Unterboden muss stabil, schwingungsfrei und komplett eben sein. Verwenden Sie eventuell selbstnivellierende Bodenausgleichsmasse.
3. Die Nordic XPS 500 Fußbodenheizungsplatten werden mithilfe eines Montageklebers verklebt oder mit Schrauben verschraubt.
4. Die Platten lassen sich einfach mit einem Cuttermesser anpassen und der überschüssige Rest der Platte kann nach der Rücklaufrille in der nächsten Reihe verwendet werden.
5. Die Fußbodenheizungsrohre werden in die Platten eingelegt. Die Rillen der Nordic XPS 500 Fußbodenheizungsplatten verfügen über eine praktische Ω-Form und halten die Fussbodenheizungsrohre nach leichtem Andrücken. Alle Platten verfügen uber Rücklaufrillen und lassen sich leicht mit einem Cuttermesser vorbereiten
6. Nachdem die Platten und Rohre verlegt wurden, müssen die Oberflächen der Nordic XPS 500 Fußbodenheizungsplatten mit Terpentin und mithilfe eines Baumwolltuchs entfettet werden.
7. Ihr Bodenbelag kann nun verklebt werden. Verwenden Sie Parkettkleber.
8. Bei Fischgrätparkett: Einige Bodenleger ziehen es vor, den Bodenbelag auf einer Holzplatte zu verkleben, die wiederum auf die Fußbodenheizungsplatten geklebt wird. Dies ist möglich, aber nicht notwendig (sorgt für eine etwas längere Reaktionszeit bei der Fußbodenheizung).

D: Verlegung der Nordic XPS 500 Fußbodenheizungsplatten mit fest verklebtem Boden auf Beton

1. Wichtig ist, dass der Bodenbelag immer quer zu den Heizungsrohren verlegt wird.
2. Der Unterboden muss stabil und komplett eben sein. Verwenden Sie eventuell selbstnivellierende Bodenausgleichsmasse.
3. Der Unterboden wird mit einer Standardgrundierung grundiert. Diese muss vor dem nächsten Bearbeitungsschritt erst trocknen.
4. Die Nordic XPS 500 Fußbodenheizungsplatten werden mit einem Fliesenkleber/Montagekleber verklebt.
5. Die Platten lassen sich einfach mit einem Cuttermesser anpassen und der überschüssige Rest der Platte kann nach der Rücklaufrille in der nächsten Reihe verwendet werden.
6. Die Fußbodenheizungsrohre werden in die Platten eingelegt. Die Rillen der Nordic XPS 500 Fußbodenheizungsplatten verfügen über eine praktische Ω-Form und halten die Fussbodenheizungsrohre nach leichtem Andrücken. Alle Platten verfügen uber Rücklaufrillen und lassen sich leicht mit einem Cuttermesser vorbereiten
7. Nachdem die Platten und Rohre verlegt wurden, müssen die Oberflächen der Nordic XPS 500 Fußbodenheizungsplatten mit Terpentin und mithilfe eines Baumwolltuchs entfettet werden.
8. Ihr Bodenbelag kann nun verklebt werden. Verwenden Sie Parkettkleber.
9. Bei Fischgrätparkett: Einige Bodenleger ziehen es vor, den Bodenbelag auf einer Holzplatte zu verkleben, die wiederum auf die Fußbodenheizungsplatten geklebt wird. Dies ist möglich, aber nicht notwendig (sorgt für eine etwas längere Reaktionszeit bei der Fußbodenheizung).
10. Wenn Sie eine zusätzliche Isolierung benötigen, kann nach Punkt 2 eine Lage Isoliermaterial XPS ≥ 300 kPa in der gewünschten Dicke ausgelegt werden.

E: Verlegung der Nordic XPS 500 Fußbodenheizungsplatten mit Fliesen auf Beton

1. Der Unterboden muss stabil und komplett eben sein. Verwenden Sie eventuell selbstnivellierende Bodenausgleichsmasse.
2. Der Unterboden wird mit einer Standardgrundierung grundiert. Diese muss vor dem nächsten Bearbeitungsschritt erst trocknen.
3. Die Nordic XPS 500 Fußbodenheizungsplatten werden mit einem Fliesenkleber verklebt.
4. Die Platten lassen sich einfach mit einem Cuttermesser anpassen und der überschüssige Rest der Platte kann nach der Rücklaufrille in der nächsten Reihe verwendet werden.
5. Die Fußbodenheizungsrohre werden in die Platten eingelegt. Die Rillen der Nordic XPS 500 Fußbodenheizungsplatten verfügen über eine praktische Ω-Form und halten die Fussbodenheizungsrohre nach leichtem Andrücken. Alle Platten verfügen uber Rücklaufrillen und lassen sich leicht mit einem Cuttermesser vorbereiten
6. Nachdem die Platten und Rohre verlegt wurden, müssen die Oberflächen der Nordic XPS 500 Fußbodenheizungsplatten mit Terpentin und mithilfe eines Baumwolltuchs entfettet werden.
7. Die Platten müssen mit einer guten Grundierung grundiert werden, die vorzugsweise vom selben Hersteller kommt, von dem auch der Fliesenkleber verwendet wird.
8. Die Fliesen können jetzt gelegt werden. Verwenden Sie einen Fliesenkleber, der für Fußbodenheizungen geeignet ist.
9. Wenn Sie eine zusätzliche Isolierung benötigen, kann nach Punkt 2 eine Lage Isoliermaterial XPS ≥ 300 kPa in der gewünschten Dicke ausgelegt werden.

F: Verlegung der Nordic XPS 500 Fußbodenheizungsplatten mit Fliesen auf Holz

1. Der Unterboden muss stabil, schwingungsfrei und komplett eben sein. Verwenden Sie eventuell selbstnivellierende Bodenausgleichsmasse.
2. Die Nordic XPS 500 Fußbodenheizungsplatten werden mit einem Montagekleber fest verklebt und mit 25 Schrauben pro Platte verschraubt.
3. Die Platten lassen sich einfach mit einem Cuttermesser anpassen und der überschüssige Rest der Platte kann nach der Rücklaufrille in der nächsten Reihe verwendet werden.
4. Die Fußbodenheizungsrohre werden in die Platten eingelegt. Die Rillen der Nordic XPS 500 Fußbodenheizungsplatten verfügen über eine praktische Ω-Form und halten die Fussbodenheizungsrohre nach leichtem Andrücken. Alle Platten verfügen uber Rücklaufrillen und lassen sich leicht mit einem Cuttermesser vorbereiten
5. Nachdem die Platten und Rohre verlegt wurden, müssen die Oberflächen der Nordic XPS 500 Fußbodenheizungsplatten mit Terpentin und mithilfe eines Baumwolltuchs entfettet werden.
6. Die Platten müssen mit einer guten Grundierung grundiert werden, die vorzugsweise vom selben Hersteller kommt, von dem auch der Fliesenkleber verwendet wird.
7. Die Fliesen können jetzt gelegt werden. Verwenden Sie einen Fliesenkleber, der für Fußbodenheizungen geeignet ist.

G: Verlegung der Nordic XPS 500 Fußbodenheizungsplatten mit Fliesen in Nassräumen auf Beton

1. Der Unterboden muss stabil und komplett eben sein. Verwenden Sie eventuell selbstnivellierende Bodenausgleichsmasse.
2. Der Unterboden wird mit einer Standardgrundierung grundiert. Diese muss vor dem nächsten Bearbeitungsschritt erst trocknen.
3. Die Nordic XPS 500 Fußbodenheizungsplatten werden mit einem Fliesenkleber verklebt.
4. Die Platten lassen sich einfach mit einem Cuttermesser anpassen und der überschüssige Rest der Platte kann nach der Rücklaufrille in der nächsten Reihe verwendet werden.
5. Die Fußbodenheizungsrohre werden in die Platten eingelegt. Die Rillen der Nordic XPS 500 Fußbodenheizungsplatten verfügen über eine praktische Ω-Form und halten die Fussbodenheizungsrohre nach leichtem Andrücken. Alle Platten verfügen uber Rücklaufrillen und lassen sich leicht mit einem Cuttermesser vorbereiten
6. Nachdem die Platten und Rohre verlegt wurden, müssen die Oberflächen der Nordic XPS 500 Fußbodenheizungsplatten mit Terpentin und mithilfe eines Baumwolltuchs entfettet werden.
7. Die Platten müssen mit einer guten Grundierung grundiert werden, die vorzugsweise vom selben Hersteller kommt, von dem auch der Fliesenkleber verwendet wird.
8. Danach wird eine zugelassene Nassraumabdichtung angebracht. In Feuchträumen müssen immer die geltenden Regeln für die Nassraumabdichtung beachtet werden!
9. Die Fliesen können jetzt gelegt werden. Verwenden Sie einen Fliesenkleber, der für Fußbodenheizungen geeignet ist.

H: Verlegung der Nordic XPS 500 Fußbodenheizungsplatten mit Fliesen in Nassräumen auf Holz

1. Der Unterboden muss stabil, schwingungsfrei und komplett eben sein.
2. Die Nordic XPS 500 Fußbodenheizungsplatten werden mit einem Montagekleber fest verklebt und mit 25 Schrauben pro Platte verschraubt.
3. Die Platten lassen sich einfach mit einem Cuttermesser anpassen und der überschüssige Rest der Platte kann nach der Rücklaufrille in der nächsten Reihe verwendet werden.
4. Die Fußbodenheizungsrohre werden in die Platten eingelegt. Die Rillen der Nordic XPS 500 Fußbodenheizungsplatten verfügen über eine praktische Ω-Form und halten die Fussbodenheizungsrohre nach leichtem Andrücken. Alle Platten verfügen uber Rücklaufrillen und lassen sich leicht mit einem Cuttermesser vorbereiten
5. Nachdem die Platten und Rohre verlegt wurden, müssen die Oberflächen der Nordic XPS 500 Fußbodenheizungsplatten mit Terpentin und mithilfe eines Baumwolltuchs entfettet werden.
6. Die Platten müssen mit einer guten Grundierung grundiert werden, die vorzugsweise vom selben Hersteller kommt, von dem auch der Fliesenkleber verwendet wird.
7. Danach wird eine zugelassene Nassraumabdichtung angebracht. In Feuchträumen müssen immer die geltenden Regeln für die Nassraumabdichtung beachtet werden!
8. Die Fliesen können jetzt gelegt werden. Verwenden Sie einen Fliesenkleber, der für Fußbodenheizungen geeignet ist.
